Piastra calda protetta/tubo caldo protetto

Piastra calda protetta (GHP) e tecnologia del tubo caldo protetto (TLR) di NETZSCH

Con queste tecnologie, NETZSCH offre strumenti all'avanguardia per la misurazione della conducibilità termica dei materiali da costruzione e isolanti. I dispositivi GHP (piastra calda protetta) sono conformi alla norma ISO 8302; i dispositivi TLR (tubo caldo protetto) sono conformi alla norma DIN EN ISO 8497.

Questi strumenti NETZSCH forniscono misure altamente accurate e assolute della Conduttività termicaLa conducibilità termica (λ con unità di misura W/(m-K)) descrive il trasporto di energia - sotto forma di calore - attraverso un corpo di massa come risultato di un gradiente di temperatura (vedi fig. 1). Secondo la seconda legge della termodinamica, il calore fluisce sempre nella direzione della temperatura più bassa.conduttività termica e della resistenza termica, nonché un valore U calcolato per i materiali a bassa conduttività.

Con la combinazione di GHP, LFA, GHFM e HFM, NETZSCH offre un portafoglio completo per la misura della Conduttività termicaLa conducibilità termica (λ con unità di misura W/(m-K)) descrive il trasporto di energia - sotto forma di calore - attraverso un corpo di massa come risultato di un gradiente di temperatura (vedi fig. 1). Secondo la seconda legge della termodinamica, il calore fluisce sempre nella direzione della temperatura più bassa.conduttività termica. Non esitate a consultare i nostri esperti di NETZSCH per scegliere il metodo di misura più adatto alle vostre esigenze specifiche.

Prodotti

Metodo

Vantaggi

Applicazioni

Media

Contatto

Le nostre piastre/tubi caldi protetti

Esplora la gamma di strumenti NETZSCH GHP e TLR

GHP 500
Piastra calda protetta con display a sfioramento - specialmente per campioni spessi
- Campo di misura: 0.005 a 2,0 W/(m-K), a seconda del materiale e dello spessore
- Dimensioni del campione (L x W): 500 mm x 500 mm, variabile in base alle dimensioni della piastra: 200 mm x 200 mm fino a 300 mm x 300 mm
GHP 600
Piastra calda protetta con display touch - per campioni di dimensioni fino a 600 mm x 600 mm
- Campo di misura: 0.005 a 2,0 W/(m-K), a seconda del materiale e dello spessore
- Dimensioni del provino (L x W): 600 mm x 600 mm variabile, in base alle dimensioni della piastra: 200 mm x 200 mm fino a 300 mm x 300 mm
GHP 900
Piastra calda protetta - Su misura per la ricerca e lo sviluppo con piastre riscaldanti personalizzate
- Campo di misura: 0.005 a 2,0 W/(m-K), a seconda del materiale e dello spessore
- Dimensioni del provino (L x W): 900 mm x 900 mm variabile, in base alle dimensioni della piastra: 200 mm x 200 mm fino a 500 mm x 500 mm
GHP 900 S
Piastra calda protetta con camera di prova inclinabile
- Campo di misura: 0.005 a 2,0 W/(m-K), a seconda del materiale e dello spessore
- Dimensioni del provino (L x L): 900 mm x 900 mm variabile, in base alle dimensioni della piastra calda: 200 mm x 200 mm fino a 500 mm x 500 mm
- opzionale: 800 mm x 800 mm per vetro isolante
GHP 456 Titan^®
Innovativo sistema a piastra calda protetta GHP 456 Titan^® per la determinazione della conducibilità termica degli isolamenti
- Spessore del campione: fino a 100 mm (tipicamente 10 ... 50 mm)
- Intervallo di temperatura: da -160 a 250°C (versione a bassa temperatura) o da -160 a 600°C (versione ad alta temperatura)
TLR 1000
Dispositivo di misura con tubo caldo protetto per l'isolamento delle tubazioni
- Campo di temperatura: camera di prova: da -15°C a 140°C, tubo caldo: da 20°C a 200°C
- Campo di misura: 0.001 W/(m-K) fino a 0,25 W/(m-K)

Il metodo

Piastra calda protetta - Il metodo assoluto per testare i materiali isolanti

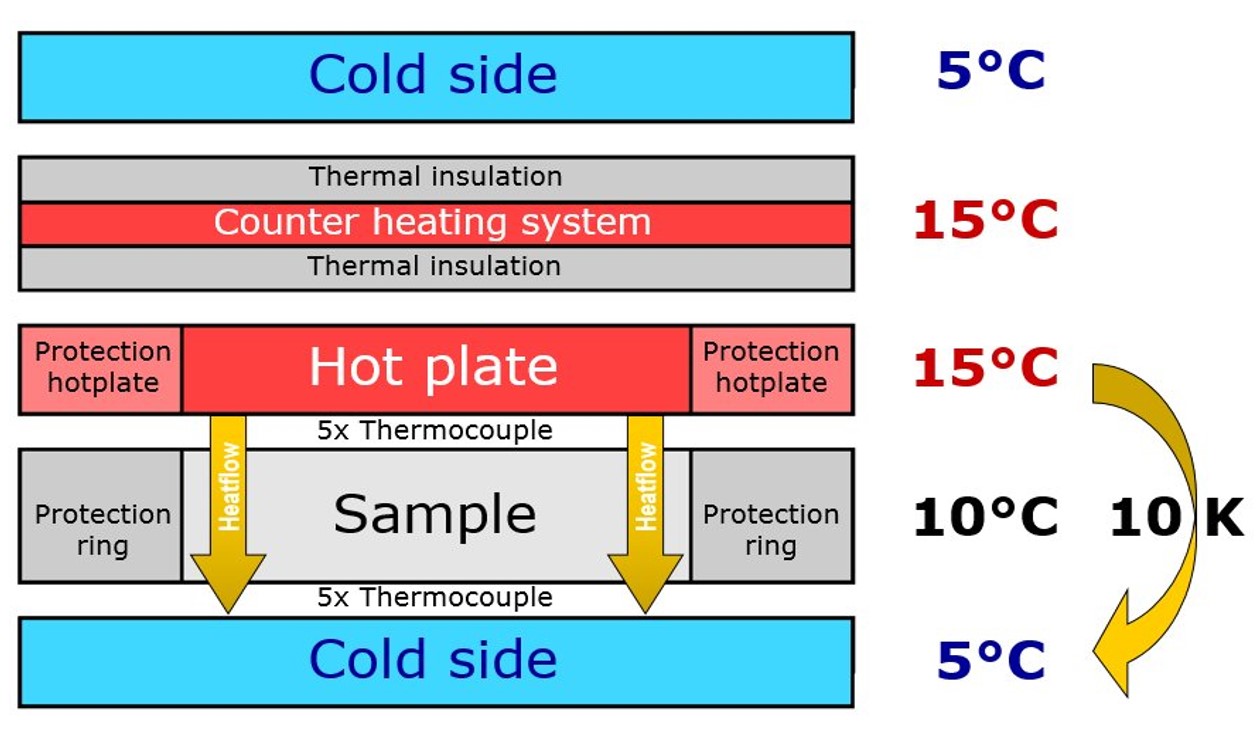

NETZSCH Schema GHP con apparato a campione singolo

Figura 1: NETZSCH Schema del GHP con l'apparato per un singolo campione

Figura 2: NETZSCH Schema del GHP con apparato a due provini

Piastra calda protetta - Principio di funzionamento

Nell'apparecchio a piastra, il flusso di calore viene determinato misurando il consumo di energia della piastra riscaldante per una sezione di misura definita.

Esistono due versioni di piastra riscaldante protetta (GHP):

Da un lato, c'è lo strumento a piastra singola con un solo provino e dall'altro il dispositivo a doppia piastra con una piastra riscaldante centrale e due provini.

Nello strumento a piastra singola (vedi figura 1), uno dei provini è sostituito da una combinazione di materiale isolante e una contropiastra riscaldante. Una speciale catena termica regola la differenza di temperatura tra la piastra riscaldante e la contropiastra riscaldante. Ciò consente di misurare perfettamente un provino con il metodo di misurazione diretta.

Nel metodo a due piastre (vedi figura 2), il campione si trova tra la piastra di riscaldamento e quella di raffreddamento. Tuttavia, secondo la norma EN 12667, i campioni devono essere quasi identici, il che rappresenta una sfida per molte applicazioni. Per questo motivo, la maggior parte dei clienti preferisce il metodo di misurazione a campione singolo.

Definizione di conducibilità termica

La conducibilità termica (λ con unità di misura W/(m-K)) descrive il trasporto di energia - sotto forma di calore - attraverso un corpo di massa come risultato di un gradiente di temperatura.

Secondo la seconda legge della termodinamica, il calore fluisce sempre nella direzione della temperatura più bassa. La relazione tra il calore trasportato per unità di tempo (dQ/dt o flusso di calore - Q) e il gradiente di temperatura (ΔT/Δx) attraverso l'area A (l'area attraverso la quale il calore fluisce perpendicolarmente a velocità costante) è descritta dall'equazione della conducibilità termica.

La conducibilità termica è quindi una proprietà specifica del materiale utilizzata per caratterizzare il trasporto di calore a velocità costante.

Cosa rende unici gli strumenti GHP di NETZSCH?

Metodo di misura assoluto: Sono richieste solo le specifiche di dimensione, temperatura e potenza elettrica, ovvero non è necessaria alcuna calibrazione o correzione.
Grande flessibilità: Sono possibili sezioni di misurazione di diverse dimensioni, con uno spessore del campione compreso tra 15 e 380 mm (a seconda del materiale); è inoltre disponibile una camera di misura ruotabile (0-90°; disponibile per GHP 800/900 S)

Ampio campo di misura:Large campo di conducibilità termica fino a 2,0 W/(m-K) (a seconda del materiale e dello spessore), adatto a materiali super-isolanti e a conducibilità più elevata
Configurazione flessibile dei campioni: Disponibile in modalità di misurazione a 1 o 2 campioni (secondo la norma ISO 8302), per consentire agli utenti di testare simultaneamente un singolo campione rispetto a un riferimento o due campioni identici. Una piastra superiore motorizzata facilita il cambio di configurazione e l'inserimento dei campioni.

Funzionamento automatizzato: Programma software universale con interfaccia touchscreen intuitiva e misurazione automatica della forza di contatto, della pressione e dello spessore
Conformità e convalida: NETZSCH Gli strumenti GHP sono universalmente applicabili per l'isolamento e i materiali da costruzione e sono pienamente conformi ai principali standard industriali, garantendo la validità dei risultati per le certificazioni e il controllo qualità.
Soluzioni personalizzate e integrate: La vasta gamma di strumenti di prova NETZSCH copre un'ampia gamma di applicazioni di conducibilità termica, assicurando che possiamo soddisfare le vostre richieste di analisi termica per un'ampia gamma di materiali e intervalli di temperatura.
Proven Excellence: Decenni di esperienza nell'analisi termica e una forte reputazione di innovazione sottolineano l'affidabilità e le capacità avanzate degli strumenti di analisi NETZSCH.

Lunga durata dello strumento

Strumento di alta qualità abbinato a una lunga disponibilità di ricambi e a un'assistenza ottimale

Sempre al vostro fianco

Contatto diretto con gli esperti NETZSCH di assistenza, laboratorio, formazione e vendita

Proven Excellence in Servizio

Supportiamo il vostro strumento NETZSCH per tutto il suo ciclo di vita

Domande frequenti

NETZSCHgli strumenti Guarded Hot Plate (GHP) forniscono misure altamente accurate e precise della Conduttività termicaLa conducibilità termica (λ con unità di misura W/(m-K)) descrive il trasporto di energia - sotto forma di calore - attraverso un corpo di massa come risultato di un gradiente di temperatura (vedi fig. 1). Secondo la seconda legge della termodinamica, il calore fluisce sempre nella direzione della temperatura più bassa.conduttività termica, della resistenza termica e dei conseguenti valori U per i materiali a bassa conduttività. Conformemente alle norme ISO 8302 e ASTM C177, i dispositivi GHP 500/600/900/900S sono ideali per la ricerca, lo sviluppo e il controllo qualità nell'industria dell'isolamento e non solo, come metodo di riferimento.

Tuttavia, i modelli GHP si differenziano per le dimensioni del campione, l'accessibilità della camera di prova e l'uso previsto. I modelli GHP 500/600/900 sono ideali per campioni da medium a large; GHP 900 S aggiunge la funzionalità di inclinazione; e GHP 456 Titan^® è un'opzione compatta per campioni small con la possibilità di scegliere tra la versione a bassa temperatura (-160°C a 250°C) e quella ad alta temperatura (-160°C a 600°C).

Qui di seguito trovate la differenziazione dettagliata:

GHP 500

Dimensioni del campione fino a 500 x 500 mm
Area di riscaldamento: 200-300 mm
Spessore del campione: fino a 200 mm
Intervallo di temperatura della piastra: da -15°C a +70°C
Ideale per materiali isolanti standard in laboratori e QC

GHP 600

Dimensioni del campione fino a 600 x 600 mm
Stessa area di riscaldamento e stesso intervallo di temperatura di GHP 500
Maggiore capacità per pannelli isolanti più grandi

GHP 900

Dimensioni del campione fino a 900 x 900 mm
Area di riscaldamento: 200-500 mm
Spessore del campione: fino a 280 mm
Progettato per large e campioni pesanti

GHP 900 S

Stesse specifiche tecniche del GHP 900
Camera di prova aggiuntiva inclinabile per la misurazione di campioni angolati (ad es. vetrate)

Non esitate a consultare i nostri esperti di NETZSCH per scegliere il modello GHP più adatto alle vostre esigenze specifiche.

I vostri vantaggi

Oltre25

Anni di esperienza nella tecnologia delle piastre protette

Oltre25

strumenti per le prove di conducibilità termica su misura per le vostre applicazioni

50

Sedi di vendita e assistenza in tutto il mondo

NETZSCH Applicazioni GHP

NETZSCH Gli strumenti GHP sono utilizzati in diversi settori industriali e di ricerca, quando è necessario quantificare le prestazioni dell'isolamento termico con elevata precisione. Le principali aree di applicazione includono:

Materiali da costruzione: Determinazione della Conduttività termicaLa conducibilità termica (λ con unità di misura W/(m-K)) descrive il trasporto di energia - sotto forma di calore - attraverso un corpo di massa come risultato di un gradiente di temperatura (vedi fig. 1). Secondo la seconda legge della termodinamica, il calore fluisce sempre nella direzione della temperatura più bassa.conduttività termica (valore λ) di pannelli isolanti (schiume EPS/XPS, lana minerale, fibra di vetro), pannelli a parete, mattoni compositi, materiali di copertura e altri componenti dell'involucro edilizio. L'assoluta precisione del metodo GHP è fondamentale per la certificazione dei prodotti ai fini della conformità alle normative sull'efficienza energetica (calcolo del valore U per le pareti, ecc.).
Pannelli isolanti sottovuoto (VIP): Misura precisa di pannelli sottovuoto a bassissima conducibilità e coperte di aerogel utilizzate nell'isolamento di edifici ad alte prestazioni e nella logistica della catena del freddo. Il GHP 500/600/900 è in grado di misurare direttamente e con sicurezza i λ estremamente bassi dei VIP, essenziali per il controllo qualità e lo sviluppo dei prodotti in questa tecnologia di isolamento all'avanguardia.
Aerogel e materiali isolanti avanzati: Caratterizzazione di nuovi isolanti nano-porosi (aerogel di silice, aerogel polimerici, ecc.) e compositi ad alte prestazioni. La capacità del GHP di eseguire test su una gamma di temperature medie è utile per capire come si comportano questi materiali in condizioni climatiche diverse.
Isolamento dei processi industriali: Valutazione dei materiali isolanti utilizzati nelle apparecchiature industriali, nelle condutture e negli impianti di processo, come i pannelli di silicato di calcio, la lana isolante per alte temperature o i pannelli microporosi. L'area di campionamento del GHP 900 large consente di eseguire test di conducibilità termica affidabili su prodotti isolanti industriali di dimensioni reali. Per temperature superiori a 100 °C, altri strumenti NETZSCH come il TCT o l'HFM possono integrare il GHP.
Laboratori di ricerca e di standardizzazione: I laboratori nazionali e gli istituti di certificazione (ad esempio, i laboratori di prova dei materiali da costruzione) utilizzano i GHP di NETZSCH come strumenti di riferimento per i test round-robin e la verifica degli standard. La loro misura assoluta (senza la necessità di calibrare un materiale di riferimento in ogni prova) e la conformità alle norme ISO/ASTM li rendono il gold standard.

Assoluto e altamente accurato!

NETZSCH Gli strumenti Guarded Hot Plate (GHP) forniscono misure assolute ed estremamente accurate della Conduttività termicaLa conducibilità termica (λ con unità di misura W/(m-K)) descrive il trasporto di energia - sotto forma di calore - attraverso un corpo di massa come risultato di un gradiente di temperatura (vedi fig. 1). Secondo la seconda legge della termodinamica, il calore fluisce sempre nella direzione della temperatura più bassa.conduttività termica (λ) e della resistenza termica (valore R) per i materiali a bassa conduttività. Questi valori costituiscono la base per il calcolo del valore U.

Quando è richiesta la tracciabilità e la piena conformità alle norme ISO 8302 o EN 12667, gli strumenti GHP di NETZSCH sono la scelta ideale.
