하이라이트
가드 핫 플레이트 - 단열재 테스트를 위한 절대적인 방법
GHP 600 시리즈의 측정 장치는 견고한 캐비닛 장치로 특히 두꺼운 시편을 테스트하는 데 적합합니다. Windows 운영 체제가 탑재된 통합 싱글 보드 컴퓨터(SBC), Lambda 소프트웨어 및 고해상도 컬러 터치 디스플레이 덕분에 사용자 친화성이 매우 뛰어납니다.
RS232, USB 및 기가비트 이더넷과 같은 다양한 인터페이스를 통해 주변 장치에 연결할 수 있으며 빠르고 편리하게 데이터를 전송할 수 있습니다. 외부 PC에 연결하면 테스트 결과를 광범위하게 평가하고 테스트 보고서를 인쇄할 수 있습니다.
- NETZSCH TAURUS Instruments GmbH는 주로 건물, 건축 및 단열재의 열전도도를 측정하는 장치에 주력합니다.
- ISO 8302에 따른 가드 핫 플레이트가 있는 장치
- DIN EN ISO 8497에 따른 보호형 핫 파이프가 있는 장치(TLR 1000 브로셔 참조)
방법
열전도율 - 에너지 효율 향상을 위한 핵심 파라미터
가드 핫 플레이트 - 작동 원리
핫 플레이트와 가드 링은 동일한 재질과 거의 동일한 두께의 두 시료 사이에 끼워져 있으며, d. 냉판은 시료 위와 아래에 배치됩니다. 모든 플레이트 온도는 사용자가 선택할 수 있는 온도 차이(ΔT)가 핫 플레이트와 콜드 플레이트 사이에, 즉 시료 두께 전체에 걸쳐 설정되도록 제어됩니다. 가드 링은 측면 열 손실을 최소화하기 위해 핫 플레이트 온도를 정확하게 유지합니다.
NETZSCH 열전도도 측정을 지원하는 더 흥미로운 제품을 제공합니다:
사양
모든 기능 한눈에 보기
- Large 열전도도 측정 범위 최대 2.0W/(m-K) - 재료 및 두께에 따라 다름
- 최대 200mm 두께의 시편용으로 설계된 완전 절연 보호 테스트 챔버

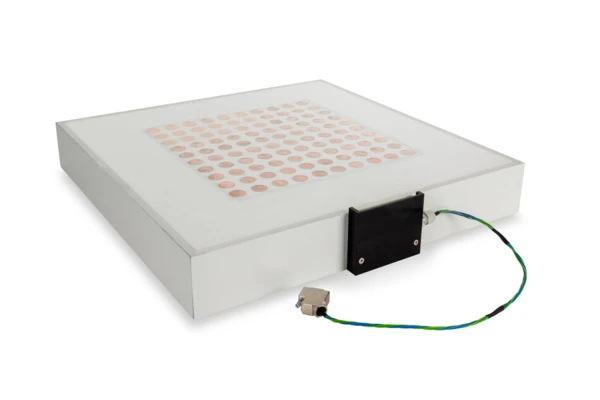

- ISO 8302(1.6.2장)에 따라 1 또는 2 시편 측정 방법으로 사용 가능
- 전면에서 시편 교체가 용이
- 시료 두께 및 시료 압력의 통합 디지털 측정
- 상판의 전동식 리프팅
- 소프트웨어를 통한 직관적인 안내와 함께 터치 디스플레이를 통한 작업자 안내
- 네트워크 기능
- 외부 PC 및 Lambda 소프트웨어를 통한 제어, 데이터 수집 및 데이터 처리(옵션)
- 가열판의 다양한 치수, 가열 면적 100mm x 100mm에서 최대 300mm x 300mm까지 가능
- 정사각형 또는 직사각형 측정 영역
- 냉각기 시스템에 의해 냉각판과 보호 챔버가 제어됨
| GHP 600 | |
|---|---|
| 측정 범위 | 0.재료 및 두께에 따라 005 ~ 2.0W/(m-K) |
| 시편 크기(L x W) | 600mm x 600mm 핫 플레이트의 크기에 따라 가변: 100mm x 100mm ~ 최대 300mm x 300mm |
| 시편 두께(H) |
|
| 온도 범위 |
|
| 인터페이스 | rS 232 1개, 기가비트 이더넷 1개 |
| 치수(H x W x D) | 186cm x 85cm x 85cm |
| 전원 공급 장치 | 110V ~ 230V, 50/60Hz |
| 무게 | 214kg |
액세서리
장치의 기능을 확장하기 위한 액세서리와 옵션을 사용할 수 있습니다. 작업자는 열유량계, 가드 핫 플레이트 및 가드 핫 파이프를 사용하여 열전도율 측정과 관련하여 필요에 따라 다양한 측정 작업을 조정할 수 있습니다. 특정 측정, 특히 단열 유리 또는 기타 단열재, 자연석, 콘크리트, 플라스틱, 복합 재료 또는 과립이나 플레이크와 같은 느슨한 재료와 관련된 측정에는 보조 장비가 필요합니다. 또한 장치를 정기적으로 점검하고 검증하기 위해 적절한 참조 자료를 사용해야 합니다.
검증된 서비스 우수성
NETZSCH 분석 및 테스트에서는 열분석 장비의 최적의 성능과 수명을 보장하기 위해 전 세계적으로 포괄적인 서비스를 제공합니다. 우수성이 입증된 엔드레스하우저의 서비스는 장비의 효율성을 극대화하고 수명을 연장하며 가동 중단 시간을 최소화하도록 설계되었습니다.
다년간의 업계 전문성과 혁신으로 뒷받침되는 맞춤형 솔루션으로 장비의 잠재력을 최대한 활용하세요.
소프트웨어
Lambda 소프트웨어 - 열전도도 측정 장치 사용 시 제어, 데이터 수집 및 평가를 위한 범용 소프트웨어 프로그램
지원되는 측정 방법
- ISO 8301, ASTM C518, DIN EN 1946-3, EN 12664, EN 12667 및 EN 12939에 따른 열 유량계를 사용한 방법
- ISO 8302, ASTM C177, DIN EN 1946-2, EN 12664, EN 12667, EN 12939, EN 674 및 ISO 10291에 따른 가드 핫 플레이트가 있는 1 또는 2 시편 측정 방법
- DIN EN ISO 8497, DIN EN 1946-5, DIN 52613, ASTM C 534 및 ASTM C 335에 따른 가드 핫 파이프가 있는 열전도도 측정 장치
기능
- 측정당 최대 16개의 정의 가능한 평균 온도로 수동 또는 자동 측정 절차 선택 가능
- 자주 사용하는 측정 작업에 빠르게 액세스할 수 있도록 즐겨찾기를 생성합니다
- 모든 관련 데이터, 측정 결과, 중간 및 최종 결과를 그래프와 표로 표시합니다
- 관련 메시지 및 정보 모니터링 ∙ 오류 메시지를 통한 안전 기능
- 확인된 λ90/90에서 공칭 λ 값 계산
- 맞춤형 테스트 보고서
- 메뉴 기능을 위한 직관적인 아이콘 ∙ 사용자 및 관리자 레벨
