Какой метод измерения теплопроводности лучше всего подходит для вашего материала?
Представленные методы (LFA, GHP, HFM и TCT) определения теплопроводности и температуропроводности отличаются друг от друга главным образом размерами и геометрией образцов, используемых для тестирования этими методами, и диапазонами измерений.
Размеры и геометрия образцов для каждого метода приведена в таблице 1.
| LFA | GHP | HFM* | ||
|---|---|---|---|---|
| Форма образца | Круглые или прямоугольные | Квадратные | Круглые или прямоугольные | |
| Количество образцов для тестирования | 1 | 2 | 1 | |
| Диаметр и/или длина сторон | от 6 мм до 25.4 мм | 300 мм x 300 мм | 1от 150 мм x 150 мм до 300 мм x 300 мм (или от 305 мм x 305 мм до 610 мм x 610 мм) | |
| Максимальная толщина | 6 мм | 100 мм | 100 мм (или. 200 мм) | |
| Минимальная толщина | 0.01 мм, зависит от свойств образца | примерно 1 мм, зависит от образца | примерно 5 мм |
* Доступны две модели HFM для различных размеров исследуемых образцов
Таблица 1: Размеры и геометрия образцов
Методы GHP (метод горячей охранной зоны) и HFM (метод теплового потока) используются для прямого определения коэффициентов теплопроводности неоднородных образцов, таких как изоляционные материалы.
Приборы серии LFA созданы так, чтобы исследовать образцы небольших размеров. Стандартные образцы имеют размер 12,7 мм и толщину от 2 до 3 мм.

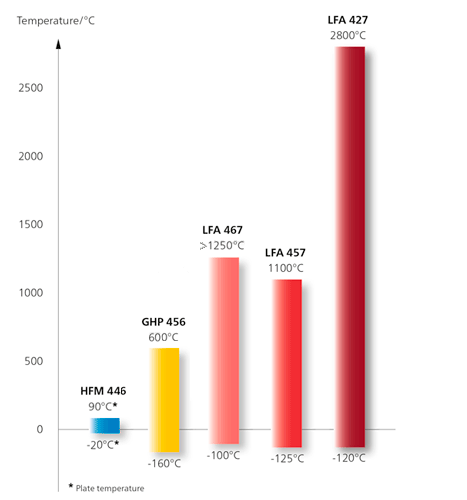

Диапазоны измерения теплопроводности и диапазоны рабочих температур в зависимости от используемого метода можно видеть на рисунке 1 и рисунке 2.
