Дилатометрия

Дилатометрия (DIL) - это метод выбора для высокоточных измерений изменения размеров твердых тел, расплавов, порошков и паст при запрограммированном изменении температуры с незначительной нагрузкой на образец.

DIL позволяет изучать явления изменения длины керамики, стекла, металлов, полимеров, композитных и огнеупорных материалов, что дает возможность понять их термическое поведение и параметры процесса или кинетику спекания.

Системы DIL основаны на соответствующих стандартах на приборы и приложения, например, ASTM E228, ASTM D696, DIN 51045 и DIN EN 821.

Аксессуары для DIL

На сайте NETZSCH мы предлагаем широкий выбор держателей образцов, аксессуаров и калибровочных материалов.

В этом каталоге перечислены все дилатометры и приборы TMA, предлагаемые компанией NETZSCH, а также все соответствующие держатели образцов, аксессуары и калибровочные материалы. Многочисленные возможные комбинации позволят вам оптимально адаптировать ваш прибор к вашим образцам и условиям применения.

О методе DIL

Дилатометрия толкателей - это точный аналитический метод, позволяющий измерять изменения размеров материалов в зависимости от температуры и/или времени. Она позволяет получить важную информацию о ключевых свойствах материала. Эти измерения имеют фундаментальное значение как для обеспечения качества, так и для развития исследований материалов. За последние десятилетия дилатометрия прочно утвердилась в качестве надежного метода в промышленных и исследовательских условиях. Все дилатометры NETZSCH основаны на таких стандартах, как DIN EN 821, DIN 51045 и ASTM E228.

Метод определения изменений размеров

Результатом измерения дилатометром является изменение длины в зависимости от температуры/времени. Степень расширения, деленная на изменение температуры, называется коэффициентом расширения материала (ā).

Для подготовки дилатометрического измерения образец вставляется в держатель образца и прикладывается к нему определенное усилие с помощью толкателя.

После закрытия печи можно приступать к эксперименту. После закрытия печи можно приступать к эксперименту. Изменение длины образца при нагревании или охлаждении, а также в изотермических условиях регистрируется системой перемещения, к которой подключен толкатель.

Формула для среднего коэффициента расширения в дилатометрии с указанием начальной длины, изменения температуры и изменения длины.
Схема измерительной ячейки NanoEye с указанием таких компонентов, как привод, оптический энкодер и толкатель для точных дилатометрических измерений.
Рисунок: Схема измерительной ячейки NanoEye

Оптико-электронная измерительная система NanoEye

СИСТЕМА ВЫТЕСНЕНИЯ

В традиционной дилатометрии увеличение разрешения часто приводит к уменьшению диапазона измерений и наоборот. Система NanoEye преодолевает это ограничение, предлагая высокое разрешение наряду с непревзойденным диапазоном измерений. При этом достигается идеальная линейность при измерении теплового расширения.

Система NanoEye состоит из:

  • привода, который прикладывает контролируемое контактное усилие и перемещает толкатель для обеспечения переменной длины образца
  • упругий датчик силы, который определяет силу контакта
  • оптического энкодера (плюс шкала), который измеряет начальную длину образца и определяет изменение длины образца

Принцип работы:

Во время испытания, когда образец меняет длину, все зеленые компоненты графика перемещаются с помощью линейной направляющей (отмечена синим). Оптический энкодер определяет соответствующее изменение длины непосредственно на соответствующей шкале.

Ваши преимущества

>60

многолетний опыт работы в области дилатометрического анализа

>13500

научные публикации с использованием наших дилатометров NETZSCH

9

различные типы печей до 2800°C
Graph illustrating thermal expansion of fired roof tiles under temperature fluctuations from -20°C to 25°C, highlighting key freezing points.

Экорежим - потребление энергии только при необходимости

ОПТИМИЗИРОВАННАЯ ЭФФЕКТИВНОСТЬ ДЛЯ БОЛЬШЕЙ УСТОЙЧИВОСТИ

сочетание электронной термостабилизации и функции Eco/Idle Mode обеспечивает пиковую производительность при минимальном потреблении энергии и газа, что позволяет значительно сэкономить.

Что делает дилатометр NETZSCH уникальным?

  1. Максимальная точность и аккуратность: Высочайшее разрешение и воспроизводимость благодаря технологии датчиков NanoEye. Эта оптоэлектронная система обеспечивает контролируемое приложение силы от 10 мН до 3 Н с непревзойденной точностью.
  2. Простота использования: Быстрая смена печи, модульная система печей и автоматическое определение длины образца, а также полностью автоматизированные рабочие процессы, снижающие необходимость ручного вмешательства.
  3. Широкий диапазон температур и возможность использования двух печей: дилатометрыNETZSCH работают при температурах от -180 °C до 2800 °C - со сменной печью для удовлетворения ваших потребностей в термическом анализе различных материалов.
  4. Соответствие стандартам и валидация: NETZSCH Приборы DIL соответствуют основным промышленным стандартам, обеспечивая достоверность результатов при сертификации и контроле качества.
  5. Proteus® Программное обеспечение с AutoEvaluation: программное обеспечение для анализаNETZSCH включает AutoEvaluation, которое автоматически обнаруживает и оценивает такие события, как переход стекла, начало спекания или этапы усадки, оптимизируя рабочие процессы и сокращая время анализа.
  6. Proven Excellence & Неограниченная гарантия: Десятилетний опыт в области термического анализа и прочная репутация в области инноваций и качества подчеркивают надежность приборов для анализа NETZSCH. Чтобы подчеркнуть долгосрочную доступность наших услуг, мы предлагаем неограниченную гарантию на приборы серии DIL 502.

Наше обещание качества:

NETZSCH'Неограниченная гарантия

На сайте NETZSCH наша приверженность качеству выходит за рамки самих приборов. Мы понимаем, что ваши инвестиции в передовые технологии являются долгосрочными, и именно поэтому мы предлагаем нечто поистине уникальное - нашу неограниченную гарантию.

Часто задаваемые вопросы

Первоначально разработанная для изучения спекания керамики, дилатометрия (DIL) стала незаменимой в материаловедении. Сегодня дилатометр NETZSCH измеряет металлы и сплавы, стекла, полимеры, соли и композитные материалы, предоставляя не только данные о линейном тепловом расширении, но и информацию об объеме и плотности в зависимости от температуры.

Какую информацию можно получить с помощью измерений DIL?

Все это стало возможным благодаря мощному Proteus® программное обеспечение, обеспечивающее быстрые, надежные и интуитивно понятные дилатометрические измерения. Благодаря удобному интерфейсу и широким возможностям оценки даже сложные размерные анализы становятся эффективными и доступными.

Выбирайте между Classic, Select, и Supreme в зависимости от ваших требований к применению - от контроля качества и низкотемпературных измерений до сверхвысокотемпературных измерений (от -180°C до 2800°C с графитовой печью).

Для получения подробных технических характеристик загрузите технический паспорт:

Разрешение составляет до 0,1 нм, а повторяемость - 0,001%.

Для получения подробных технических характеристик загрузите технический паспорт:

Да, сменные печи позволяют использовать различные температурные диапазоны по модульному принципу.

Дилатометр - это модульный и гибкий аналитический прибор. Вы можете выбрать select из различных типов печей, держателей образцов, калибровочных материалов и других аксессуаров.

Соответственно, стоимость прибора NETZSCH DIL может значительно варьироваться в зависимости от модели, характеристик, а также дополнительных аксессуаров и программного обеспечения, которые могут вам понадобиться.

Чтобы получить точную и актуальную цену на ваш индивидуальный дилатометр, пожалуйста, свяжитесь с местным представителем NETZSCH или одним из наших авторизованных дистрибьюторов. Мы предоставим цену с учетом ваших конкретных требований, включая необходимое обучение, установку или дополнительные функции.

В настоящее время срок поставки составляет примерно 6-12 недель, в зависимости от конкретной конфигурации дилатометра и текущего спроса. Для более сложных конфигураций или в периоды высокого спроса срок поставки может превышать этот диапазон.

Для получения наиболее актуальной информации мы рекомендуем вам обращаться к нам напрямую с конкретным запросом. Это позволит нам предоставить вам точные сроки с учетом ваших конкретных потребностей.

Некоторые приборы NETZSCH DIL больше не входят в наш ассортимент NETZSCH. Однако аксессуары и запасные части по-прежнему доступны для вас. Информацию о наших старых продуктах вы можете найти по следующей ссылке, см. ниже.

Чтобы обратиться за обслуживанием и поддержкой вашего прибора, пожалуйста, свяжитесь с вашим местным сервисным партнером. Мы готовы помочь вам с любыми потребностями в обслуживании или вопросами о вашем приборе!

Длительный срок службы инструмента
Высококачественный инструмент в сочетании с длительным сроком поставки запасных частей и лучшим сервисом
Всегда рядом с вами
Прямой контакт с вашими экспертами NETZSCH из сервисной службы, лаборатории, отдела обучения и продаж.
Неограниченная гарантия
Мы поддерживаем ваши приборы DIL 502 на протяжении всего жизненного цикла

Приложения для дилатометрического анализа

Огнеупоры
Фактурный глиняный кирпич расположен на драматическом фоне, подчеркивая его уникальный дизайн для строительства.


Дилатометрия позволяет выявить термическое поведение огнеупоров - расширение, фазовые переходы и спекание - путем измерения изменений размеров при контролируемых температурах.

Керамика и стекло
Сложенные в стопку керамические дилатометрические образцы различной формы, демонстрирующие точные измерительные инструменты для исследований в области термического анализа.


Дилатометрия дает представление о процессе спекания и термическом поведении этих материалов, что очень важно для их применения в строительстве и электронике.

Композиты
Лаборант в синих перчатках тщательно обрабатывает композитный материал, уделяя особое внимание точности при исследовании и разработке материалов.


Определение теплового расширения композитов имеет ключевое значение для обеспечения совместимости материалов - например, в железобетоне, где скорость расширения стали и бетона должна быть строго одинаковой.

Полимеры
Красные полимерные гранулы рядом с веером красных и розовых оттенков, демонстрируя возможности материала для дизайна и разработки продукта.


Дилатометрия используется для определения температур стеклования и коэффициентов теплового расширения, что способствует всестороннему пониманию и оптимизации процесса переработки полимеров, их дизайна и эксплуатационных характеристик.

Металлы и сплавы
Крупный план металлической шестерни, подчеркивающий ее замысловатые гребни и точность изготовления, идеально подходящие для механических применений.


Изучение фазовых переходов в стали (например, мартенсита) и коэффициентов теплового расширения может быть использовано для анализа зависимости температуры от длины, выявления изменений микроструктуры и оптимизации термообработки.

Строительные материалы
Серая бетонная стена с текстурированной поверхностью с вертикальными и горизонтальными линиями, идеально подходящая для демонстрации промышленных объектов.


Строительные материалы, такие как цемент и бетон, анализируются с помощью дилатометрии для оценки изменения размеров в процессе гидратации, сушки и термоциклирования, что имеет решающее значение для обеспечения долгосрочной прочности и целостности конструкции.

Тематические исследования дилатометра

Дилатометрия - метод выбора для исследования изменения длины керамики, стекол, металлов, композитов и полимеров, а также других конструкционных материалов.

Узнайте, как наши высококачественные аналитические приборы изменили работу наших клиентов.

Вот что говорят наши клиенты об использовании дилатометра NETZSCH

"В нашем отделе керамики коэффициент расширения керамических фритт, глазурей и ангобов измеряется с помощью дилатометров NETZSCH с 1978 года"

Wendel GmbH
Wendel GmbH
Дилленбург, Германия

"Дилатометрические исследования помогают понять тепловое поведение кирпича на месте и влияние вермикулита на обожженный глиняный кирпич"

Central Analytical Research Facility
Central Analytical Research Facility
Квинслендский технологический университет, Австралия

"Мы используем дилатометр, помимо других инструментов NETZSCH, для контроля качества при производстве современной технической керамики"

<span class="">CeramTec Group</span>
CeramTec Group
Плохинген, Германия

Электронное обучение

Станьте экспертом с помощью наших бесплатных курсов электронного обучения

Все базовые курсы NETZSCH E-Learning бесплатны! Содержание курсов создано нашими экспертами по лабораторным методам, которые делятся с вами своим личным опытом. Воспользуйтесь преимуществами гибкого онлайн-обучения, полностью адаптированного к вашим потребностям в обучении!

Пожалуйста, разрешите сохранение маркетинговых файлов cookie, чтобы посмотреть видео.

Средства массовой информации и обучение

Литература по применению NETZSCH Дилатометры

Видео о дилатометрах NETZSCH

Пожалуйста, разрешите сохранение маркетинговых файлов cookie, чтобы посмотреть видео.

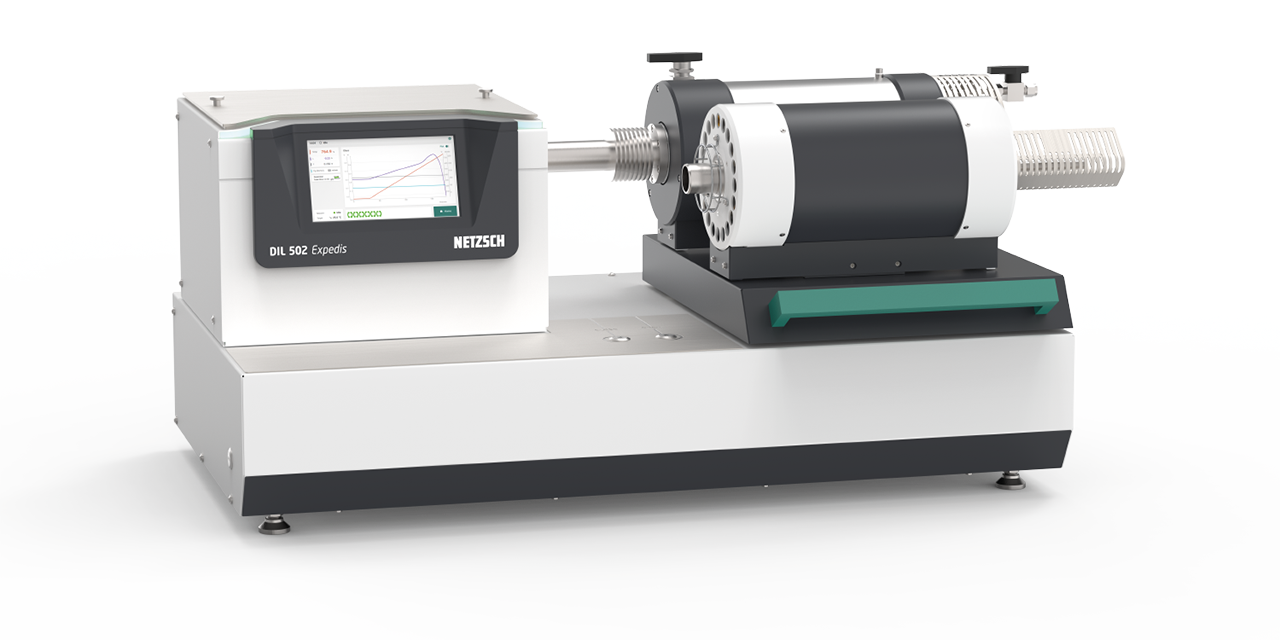

Новая серия DIL 502 Expedis - эталон высокопроизводительной дилатометрии - обеспечивает точность как никогда ранее.

Пожалуйста, разрешите сохранение маркетинговых файлов cookie, чтобы посмотреть видео.

Это базовый вебинар об измерении теплового расширения с помощью дилатометрического анализа

Пожалуйста, разрешите сохранение маркетинговых файлов cookie, чтобы посмотреть видео.

Узнайте об основах измерений с помощью прибора NETZSCH DIL 402 Expedis и познакомьтесь с практическими примерами.
Formula 1 pit crew efficiently servicing a red race car during a pit stop, showcasing teamwork and precision in motorsport.

Консультации и продажи

У вас есть дополнительные вопросы о приборе или методе, и вы хотели бы поговорить с торговым представителем?

Обслуживание и поддержка

У вас уже есть прибор, и вам нужна техническая поддержка или запасные части?

Вопросы и ответы о сервисе NETZSCH

Наша прикладная лаборатория NETZSCH предоставляет услуги по контрактному тестированию для широкого круга отраслей промышленности и исследовательских центров. Она оснащена самыми современными дилатометрическими приборами, позволяющими проводить различные измерения в области термического анализа.

Проконсультируйтесь с экспертами нашей прикладной лаборатории, чтобы выбрать метод измерения, наиболее подходящий для ваших конкретных нужд.

Воспользуйтесь нашими бесплатными базовыми курсами электронного обучения:

Наши базовые электронные курсы доступны бесплатно на нашем сайте и разработаны для того, чтобы помочь вам именно там, где обучение действительно происходит: в повседневной лабораторной работе. Если вы только начинаете изучать термический анализ, реологию или огневые испытания или просто хотите освежить свои знания: Наши видеокурсы под руководством экспертов помогут вам:

✔ начать измерения с уверенностью
✔ правильно понять результаты
✔ уменьшить количество ошибок оператора
✔ сэкономить время на поиск решений

Все курсы созданы экспертами NETZSCH с десятилетиями практического опыта, которые делятся реальными знаниями, которые вы можете непосредственно применить в лаборатории.

👉 Начните учиться бесплатно: netzs.ch/e-learning

Кроме того, мы предлагаем

  • онлайн-обучение через нашу онлайн-академию NOA NETZSCH,
  • дистанционное обучение 1:1 и


  • Просто свяжитесь с вашим торговым представителем или зайдите на сайт Know-How - NETZSCH Анализ и тестирование

Некоторые приборы NETZSCH DIL могут быть больше не доступны в нашем ассортименте NETZSCH. Однако аксессуары и запасные части по-прежнему доступны для вас. Информацию о наших старых продуктах можно найти по ссылке ниже.

Чтобы запросить обслуживание и поддержку для вашего прибора, обратитесь к местному представителю по обслуживанию. Мы готовы помочь вам с любыми потребностями в обслуживании или вопросами о вашем приборе!

Мы предлагаем:

  • Монтаж и ввод в эксплуатацию
  • Перемещение вашего прибора
  • Техническое обслуживание и проверка
  • Калибровка
  • Ремонт
  • Комплексное обучение от базового до продвинутого использования прибора - на месте и онлайн.

Обратите внимание, что наши услуги могут отличаться в зависимости от региона. Наше удаленное обслуживание доступно по всему миру.

Да, мы предлагаем контракты на техническое обслуживание ваших приборов в соответствии с различными региональными и индивидуальными требованиями клиентов. Пожалуйста, свяжитесь с нашим отделом обслуживания или ознакомьтесь с разделом нашего сайта "Соглашение об уровне обслуживания - NETZSCH Анализ и тестирование".
