Termomekanisk analyse

Til måling af både de termiske og de mekaniske egenskaber bruges en termomekanisk analysator (TMA).

Mange materialer gennemgår ændringer i deres termomekaniske egenskaber under opvarmning eller afkøling. For eksempel kan der forekomme faseændringer, sintringstrin eller blødgøring ud over termisk udvidelse. TMA-analyser kan dermed give værdifuld indsigt i forskellige materialers sammensætning, struktur, produktionsforhold eller anvendelsesmuligheder.

Ud over den lineære varmeudvidelse og varmeudvidelseskoefficienten kan TMA også bruges til at undersøge faseovergangstemperaturer, sintringstemperaturer, krympningstrin, glasovergangstemperaturer, dilatometriske blødgøringspunkter, Volumetrisk ekspansionVolumenet af en gas, et fast stof eller en væske ændres, hvis temperaturen, trykket eller de kræfter, der virker på gassen/det faste stof/væsken, ændres. I forbindelse med termisk analyse ser vi på temperaturafhængige ændringer.volumetrisk udvidelse, densitetsændringer, delaminering og sintringskinetik.

Tilbehør til TMA

Et bredt udvalg af prøveholdere får TMA 512 Hyperion® til at skille sig ud

Vores TMA-systemer er klar til en lang række anvendelser. Afhængigt af opgaven og prøvegeometrien findes der holdere til ekspansion, penetration, træk eller 3-punktsbøjning. Tilbehør lavet af smeltet silica dækker temperaturer op til 1100 °C; aluminiumoxid bruges til højere områder. Særlige beholdere gør det muligt at analysere væsker, pastaer, smeltede salte og metaller op til deres Smeltetemperaturer og entalpierEt stofs fusionsenthalpi, også kendt som latent varme, er et mål for den energitilførsel, typisk varme, der er nødvendig for at omdanne et stof fra fast til flydende tilstand. Et stofs smeltepunkt er den temperatur, hvor det skifter tilstand fra fast (krystallinsk) til flydende (isotropisk smelte).smeltepunkt. Hævningstest ved nedsænkning understøttes også. Download vores katalog for at få mere at vide:

Termisk analyse under brint

Den nye H₂Sikker koncept, der er udviklet til NETZSCH termiske analysatorer, indeholder en komplet løsning til udførelse af test i miljøer med varierende koncentrationer af brint, samtidig med at det giver den største sikkerhed.

Dette koncept muliggør sikre eksperimenter i et 100 %H2-miljø eller med lavere koncentrationer afH2 blandet med ikke-brændbare gasser som nitrogen (N2) eller argon (Ar). Det er certificeret af den tyske tekniske inspektionsforening (TÜV).

Om TMA-metoden

Termomekanisk analyse (TMA) er en teknik til bestemmelse af dimensionsændringer i faste stoffer, væsker eller pastøse materialer som funktion af temperatur og/eller tid under en defineret mekanisk kraft (DIN 51005, ASTM E 831, ASTM D696, ASTM D3386, ISO 11359 - del 1 til 3). Det er tæt forbundet med dilatometri, som bestemmer længdeændringen af prøver under ubetydelig StammeForvrængning beskriver en deformation af et materiale, som belastes mekanisk af en ydre kraft eller spænding. Gummiblandinger har krybeegenskaber, hvis de udsættes for en statisk belastning.belastning (DIN 51045).

Mange materialer undergår ændringer i deres termomekaniske egenskaber, når de opvarmes eller afkøles. Faseændringer, sintringstrin eller blødgøring kan f.eks. forekomme ud over termisk udvidelse. TMA-målinger kan udføres i forskellige tilstande, f.eks. deformation, kompression, penetration, spænding eller bøjning.

Termisk udvidelse

Lineær varmeudvidelse viser, hvor meget et materiale krymper eller udvider sig under behandlingen, om forskellige materialer kan sammenføjes, hvor faseændringen sker, og hvor Koefficient for lineær termisk ekspansion (CLTE/CTE)Den lineære varmeudvidelseskoefficient (CLTE) beskriver længdeændringen af et materiale som en funktion af temperaturen.CTE ændres.

Denne figur viser den termiske udvidelse af en NR50-elastomerprøve mellem -100 °C og 0 °C. Glasovergangstemperaturen (Tg) blev bestemt til at være -66 °C. Dette markerer den reversible overgang fra en hård, relativt skør tilstand til en blødere, gummilignende tilstand.

Grafen viser målinger af termisk udvidelse af NR50-elastomer fra -100 °C til 0 °C, hvilket indikerer en begyndelsestemperatur på -66 °C.
Figur: TMA-måling i ekspansionstilstand på en elastomerprøve (NR50): Prøveholder af kvartsglas; 2 mm prøvetykkelse; opvarmningshastighed på 5 K/min; heliumatmosfære.
Illustration af TMA-metoden, der viser driftsprincippet, herunder kraftsensor, aktuator og forskydningstransducer.
Figur: Illustration af TMA-metoden

TMA - METODEN BESTEMMER PRÆCIST DIMENSIONSÆNDRINGER

FUNKTIONSPRINCIP

Uanset hvilken type deformation der er valgt (ekspansion, kompression, penetration, træk eller bøjning), kommunikeres hver længdeændring i prøven til en meget følsom induktiv forskydningstransducer (LVDT) via en trykstang og omdannes til et digitalt signal. Stødstangen og de tilsvarende prøveholdere af fused silica kan hurtigt og nemt udskiftes for at optimere systemet til den respektive anvendelse.

Dine fordele

>60

flere års erfaring med termisk analyse

>50

salgs- og servicesteder over hele verden

5

forskellige typer ovne op til 1600°C

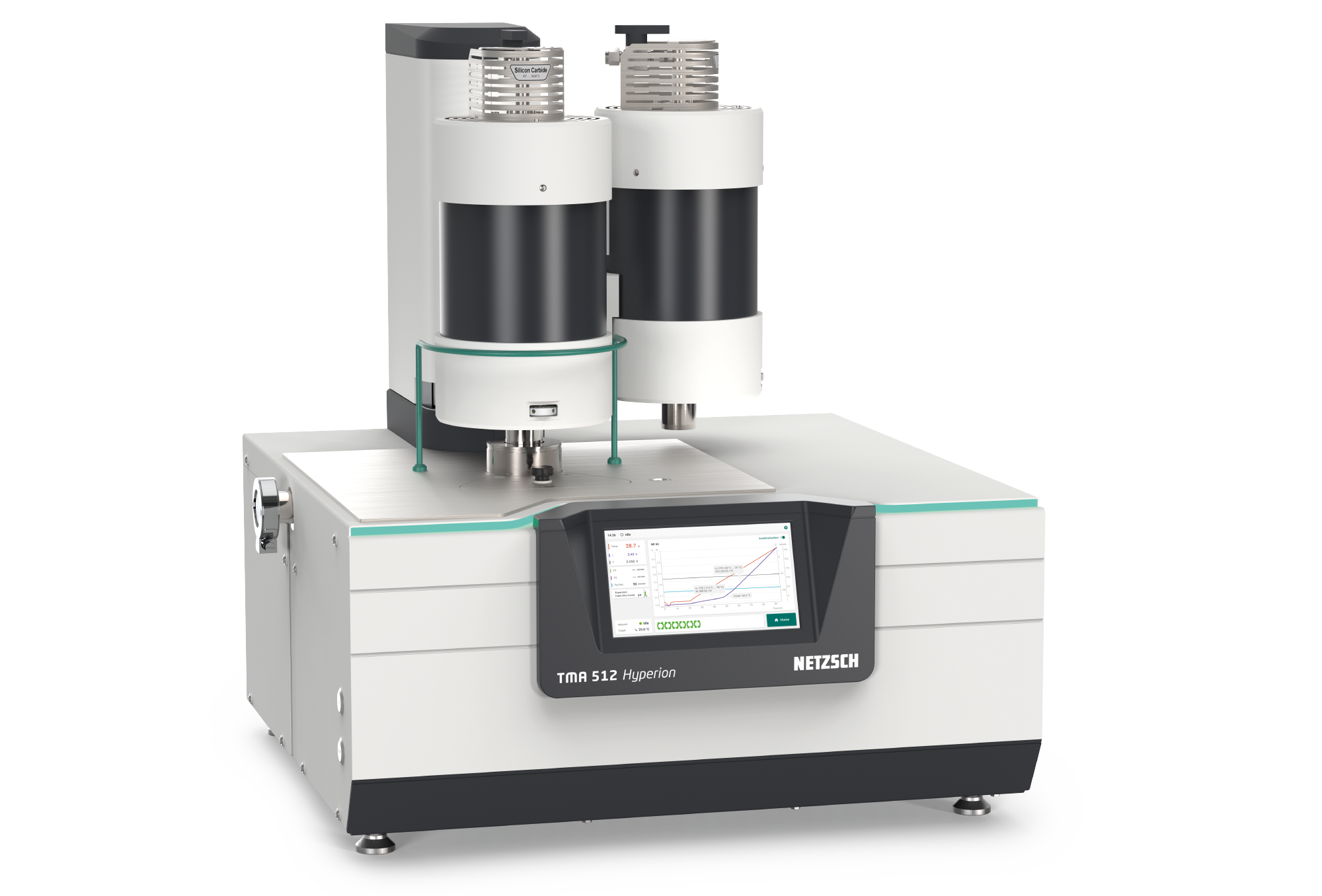

Hvad gør NETZSCH TMA 512-instrumenterne unikke?

  1. Ultrapræcis detektion med LVDT-sensorer: Det lodrette design og de meget følsomme LVDT-transducere giver en digital opløsning på ned til 0,125 nm. Dette muliggør analyse af sarte prøver, såsom film og fibre, uden tyngdekraftsinduceret bøjning.
  2. Digitalt kontrolleret kraftområde: Vælg mellem to kraftindstillinger - 0,001 N til 3 N (Select model) eller op til 4 N (Supreme model) - til kompressions-, krybe-, penetrations-, træk- og bøjningsbelastningstest.
  3. Skræddersyet til fremtidige anvendelser: NETZSCH TMA 512 understøtter måling af hævelse ved nedsænkning, smeltet salt og metalsmelte ved hjælp af dedikerede beholdere (f.eks. grafitstempelbeholdere og væskeholdere), der er designet til udfordrende materialetest op til smeltepunktet.
  4. Modulært ovnsystem med bred temperatur- og atmosfæredækning.
    1. Select model: -70°C til 1500°C (valgfrit 1600°C).
    2. Supreme model: -150°C til 1600°C med fem udskiftelige ovntyper og mulighed for dobbeltovn
    3. Understøttede atmosfærer omfatter inert, oxiderende, reducerende, vakuum, fugtighed, vanddamp og endda 100 % hydrogen
  5. Proteus® Software med AutoEvaluation:NETZSCH' s analysesoftware inkluderer AutoEvaluation, som automatisk registrerer og evaluerer hændelser som glasovergange, sintringsstart eller krympningstrin, hvilket strømliner arbejdsgange og reducerer analysetiden.
  6. Proven Excellence & Ubegrænset garanti: Årtiers erfaring med termisk analyse og et stærkt omdømme for innovation og kvalitet vidner om pålideligheden af NETZSCH analyseinstrumenter. For at understrege den langsigtede tilgængelighed af vores tjenester tilbyder vi en ubegrænset garanti for TMA 512-instrumentserien.

Vores kvalitetsløfte:

NETZSCH's ubegrænsede garanti

På NETZSCH går vores engagement i kvalitet ud over selve instrumenterne. Vi forstår, at din investering i avanceret teknologi er langsigtet, og det er derfor, vi tilbyder noget helt unikt - vores ubegrænsede garanti.

Ofte stillede spørgsmål

Resultaterne af TMA-analysen er:

Alt dette er muligt med den kraftfulde NETZSCH Proteus® software - der muliggør hurtige, pålidelige og intuitive TMA-målinger. Med den brugervenlige grænseflade og de omfattende evalueringsfunktioner bliver selv komplekse dimensionsanalyser effektive og tilgængelige.

TMA 512 fås i to modeller: Supreme og Select. De to modeller har mange funktioner til fælles, men Supreme -versionen skiller sig ud med sin evne til at udøve en maksimal kraft på op til fire newton og sin mulighed for to ovne med fem tilgængelige ovntyper. Denne fleksibilitet giver brugerne mulighed for nemt at skifte mellem temperaturområder og imødekomme en bred vifte af eksperimentelle behov.

For detaljerede specifikationer, download venligst databladet:

Den nye NETZSCH TMA 512 Hyperion® understøtter følgende typer af mekanisk StammeForvrængning beskriver en deformation af et materiale, som belastes mekanisk af en ydre kraft eller spænding. Gummiblandinger har krybeegenskaber, hvis de udsættes for en statisk belastning.belastning:

  • Kompression: Standardtilstand til måling af termisk udvidelse, krympning, blødgøring eller SintringSintring er en produktionsproces, hvor man danner et mekanisk stærkt legeme ud af et keramisk eller metallisk pulver. sintring under en defineret trykkraft.
  • Spænding: Ideel til at studere dimensionsændringer og afslapningsadfærd hos tynde film, fibre eller ledninger under trækbelastning.
  • Gennemtrængning: Bruges til at bestemme blødgøringspunkter eller overgange ved at påføre en defineret kraft via en penetrationsnål eller -spids.
  • 3-punkts bøjning (valgfrit tilbehør): Velegnet til undersøgelse af deformation og krybeadfærd hos stive eller skøre prøver som f.eks. keramik eller glas.

Disse belastningstyper styres elektromekanisk (der kræves ingen eksterne vægte) med kræfter fra 0,001 N til 3 N (Select) eller op til 4 N (Supreme), hvilket giver præcise og reproducerbare resultater på tværs af alle tilstande.

Den nye NETZSCH TMA 512 Hyperion® tilbyder usædvanlig høj følsomhed i både forskydnings- og kraftmåling:

  • Forskydningsopløsning: Digital opløsning på 0,125 nm→ Muliggør præcis registrering af selv de mindste dimensionsændringer - ideel til meget tynde eller sarte prøver som f.eks. film, fibre eller belægninger.
  • Kraftopløsning: Mindre end 0,01 mN → Kraften påføres elektromekanisk uden ekstra vægte, hvilket giver mulighed for nøjagtig kontrol selv ved meget lave belastninger (f.eks. for bløde eller viskoelastiske materialer).
  • Kraftområde: 0.001 N til 3 N for Select -versionen og op til 4 N for Supreme -versionen → Velegnet til kraftstyrede tests som f.eks. krybning, indtrængning, træk eller bøjning.

Denne høje følsomhed kombineret med det stabile vertikale design og den automatiske registrering af prøvelængden gør TMA 512 Hyperion® til et kraftfuldt system til krævende termomekaniske analyser.

En NETZSCH termomekanisk analysator er et modulært og fleksibelt analyseinstrument. Du kan select blandt forskellige typer ovne, prøveholdere, beholdere og andet tilbehør.

Derfor kan prisen på et NETZSCH TMA-instrument variere betydeligt afhængigt af model, funktioner og eventuelt ekstra tilbehør eller softwaremuligheder, du måtte have brug for.

For at få en nøjagtig og opdateret pris på din individuelle TMA, bedes du kontakte din lokale NETZSCH repræsentant eller en af vores autoriserede distributører. Vi giver dig et tilbud, der er skræddersyet til dine specifikke krav, herunder eventuel nødvendig uddannelse, installation eller yderligere funktioner.

Vores nuværende leveringstid er ca. 8-12 uger, afhængigt af den specifikke konfiguration af NETZSCH TMA og den aktuelle efterspørgsel. For mere komplekse tilpasninger eller i perioder med stor efterspørgsel kan leveringstiden overstige dette interval.

For at få de mest opdaterede oplysninger opfordrer vi dig til at kontakte os direkte med en specifik anmodning. Det vil sikre, at vi kan give dig en nøjagtig tidslinje, der er skræddersyet til dine specifikke behov.

Nogle TMA-instrumenter er ikke længere tilgængelige i vores NETZSCH portefølje. Tilbehør og reservedele er dog stadig tilgængelige for dig. Du kan finde oplysninger om vores ældre produkter på nedenstående link.

Kontakt din lokale servicerepræsentant for at anmode om service eller support til dit instrument. Vi er her for at hjælpe dig med eventuelle servicebehov eller spørgsmål om dit instrument!

Lang levetid for instrumenter
Instrument af høj kvalitet kombineret med langvarig tilgængelighed af reservedele og den bedste service
Er der altid for dig
Direkte kontakt med dine NETZSCH eksperter fra service, laboratorium, uddannelse og salg
Ubegrænset garanti
Vi supporterer dit TMA 512-instrument gennem hele dets livscyklus

TMA-applikationsfelter

Anvendelsesområdet for instrumenter til termomekanisk analyse strækker sig fra kvalitetskontrol til forskning og udvikling. De materialer, der analyseres, er typisk inden for plast og elastomerer, hærdeplast, kompositmaterialer, klæbemidler, film og fibre. Men keramik, glas og metaller kan også undersøges ved hjælp af TMA.

Emballage
Hvide polymerperler spredt på en sort overflade, som repræsenterer materialer, der bruges i termomekaniske analyser.
  • Blødgøringspunkt for at optimere termoformningsprocesser
  • Krybeadfærd for at sikre stablingsstabilitet under opbevaring

Elektronik
Nærbillede af et metalgear med indviklede tænder og et centralt hul, der fremhæver præcisionsteknik til mekaniske anvendelser.
Medicinsk udstyr
Betonstruktur med en grå, industriel finish, der fremviser et sømløst, minimalistisk design, der er ideelt til moderne arkitektur.
  • Krybe- og gendannelsesadfærd til vurdering af materialetræthed
  • Tg til udvælgelse af materialer, der er egnede til brug i kroppen
3D-udskrivning og sintring
3D-printer i aktion, skaber en detaljeret gitterstruktur og viser avanceret termisk analyse og test af materialeegenskaber.
  • Sintringsstart og komprimeringsadfærd til procesoptimering
  • Flow onset til evaluering af trykbarhed af termoplastiske pulvere
Tætninger og skum
En samling af sorte og grønne gummipakninger, herunder O-ringe og to større pakninger, der fremhæver deres anvendelse i mekaniske applikationer.
  • Kompressions- og gendannelsesadfærd for langsigtet forseglingsevne
  • Afslapningstest for at forudsige tab af forsegling over tid

Medier og uddannelse

Videoer om NETZSCH TMA'er

Please accept Marketing Cookies to see that Video.

Maksimal alsidighed, minimal indsats - opdag den nye TMA 512 Hyperion® -serie!

Please accept Marketing Cookies to see that Video.

Termisk udvidelse: Hvordan termomekanisk analyse kan hjælpe med at skabe kvalitetsprodukter

Please accept Marketing Cookies to see that Video.

A red Formula 1 car in a pit stop, surrounded by crew members in matching uniforms, focused on a quick tire change.

Rådgivning og salg

Har du yderligere spørgsmål om instrumentet eller metoden - og vil du gerne tale med en salgsrepræsentant?

Service og support

Har du allerede et instrument og har brug for teknisk support eller reservedele?

Ofte stillede spørgsmål om NETZSCH Service

Vores NETZSCH applikationslaboratorium leverer kontraktlige testtjenester til en lang række industrier og forskningscentre. Det er udstyret med topmoderne TMA-instrumenter, der gør det muligt at udføre en række forskellige termiske analysemålinger.

Rådfør dig med eksperterne i vores applikationslaboratorium for at vælge den bedst egnede målemetode til dine specifikke behov.

Drag fordel af vores gratis e-learning-grundkurser:

Vores grundlæggende e-læringskurser er gratis tilgængelige på vores hjemmeside og er designet til at støtte dig præcis der, hvor læring virkelig sker: i det daglige laboratoriearbejde. Uanset om du er ny inden for termisk analyse, reologi eller brandprøvning eller blot ønsker at opfriske din viden: Vores ekspertledede videokurser hjælper dig med at:

✔ starte målinger med selvtillid
✔ forstå resultater korrekt
✔ reducere operatørfejl
✔ spare tid på at søge efter løsninger

Alle kurser er skabt af NETZSCH eksperter med årtiers praktisk erfaring, der deler reel viden, som du kan anvende direkte i laboratoriet.

👉 Begynd at lære gratis: netzs.ch/e-learning

Desuden tilbyder vi

  • onlinetræning via vores NETZSCH Online Academy NOA,
  • 1:1 fjerntræning og
  • on-site træning hos dig eller i vores træningscentre.

    Kontakt blot din salgsrepræsentant eller gå til Know-How - NETZSCH Analyzing & Testing

Nogle TMA-instrumenter er ikke længere tilgængelige i vores NETZSCH portefølje. Tilbehør og reservedele er dog stadig tilgængelige for dig. Du kan finde oplysninger om vores ældre produkter på nedenstående link.

Kontakt din lokale servicerepræsentant for at anmode om service eller support til dit instrument. Vi er her for at hjælpe dig med eventuelle servicebehov eller spørgsmål om dit instrument!

Vi tilbyder:

  • Installation og idriftsættelse
  • Flytning af dit instrument
  • Vedligeholdelse og inspektion
  • Kalibrering
  • Reparation
  • Omfattende træning fra grundlæggende til avanceret brug af instrumentet - på stedet og online.

Bemærk, at vores tjenester kan variere fra region til region. Vores fjernservice er tilgængelig over hele verden.

Ja, vi tilbyder vedligeholdelseskontrakter til dine instrumenter i henhold til de forskellige regionale og individuelle kundekrav. Du er velkommen til at kontakte vores serviceafdeling eller se nærmere på vores hjemmeside under Service-Level Agreement - NETZSCH Analyzing & Testing.
