Højdepunkter
Testinstrumentet DMA 503 Eplexor® op til ±500 N muliggør dynamisk mekanisk (eller statisk) karakterisering af en lang række forskellige materialer, herunder elastomerer og polymerer, kompositter, metaller, glas, keramik, biomaterialer, fødevarer, klæbestoffer og væsker.
Det modulære design af DMA-systemerne med høj kraft giver mulighed for målinger i træk-, tryk-, bøjnings- og forskydningsmodus. Testmaskinerne i denne serie adskiller sig primært fra hinanden med hensyn til deres maksimale dynamiske kraftområder på ±100 N, ±150 N og ±500 N.
Forskellige tilvalgsmuligheder gør disse testmaskiner til en sikker investering på lang sigt.
Fleksibel og klar til fremtiden
...ved hjælp af en række kraft- og belastningssensorer samt ovne, der giver mulighed for nemme opgraderinger af basissystemet når som helst efter den første installation.
Høje kraftniveauer
...giver mulighed for statiske belastninger på op til 1500 N og dynamiske belastninger på op til ± 500 N; især meningsfuldt til undersøgelser af hærdbare harpikser, elastomerer, kompositter, metaller, glas eller keramik.
To uafhængige drev
... med en servomotor til statiske og en shaker til dynamiske belastninger.
Udskiftelige kraftsensorer
... som let kan udskiftes af operatøren; nominelle belastninger fås fra ±10 N til ±2500 N.
døgndrift via den automatiske prøveveksler
... til træk-, tryk- og bøjningsprøver i hele temperaturområdet døgnet rundt.
Optimeret til temperatursweeps på large prøver
... takket være ensartet opvarmning af selv large prøver med lav Termisk ledningsevneVarmeledningsevne (λ med enheden W/(m-K)) beskriver transporten af energi - i form af varme - gennem et masselegeme som følge af en temperaturgradient (se fig. 1). Ifølge termodynamikkens anden lov strømmer varmen altid i retning af den laveste temperatur.varmeledningsevne (f.eks. large gummiprøver).
Meget økonomisk LN2-køling
... for lavt forbrug af flydende kvælstof.
Tilbehør

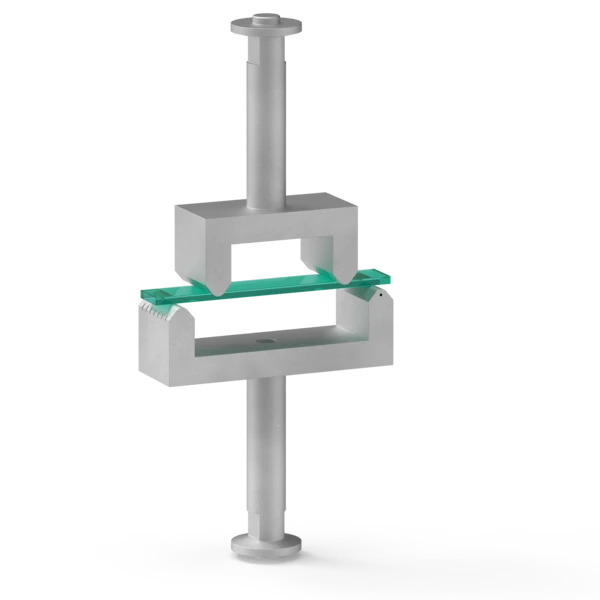

Prøveholdere til en lang række anvendelser
...fra væsker over forstærkede hærdeplastmaterialer til metaller og keramik - alle materialer kan undersøges med DMA 503 Eplexor®.
Humidity Generator (HYGROMATOR® )
...add-on bruges til at undersøge vandoptagelsen i prøver som f.eks. plast og biopolymerer. Med fugtighedsgeneratoren er det muligt at skabe relative fugtighedsværdier på mellem 5 % og 95 % i temperaturområdet mellem 5 °C og 95 °C.
Nedsænkningsbad
... selv til målinger i træk-, tryk- og bøjningstilstand; til undersøgelse af ældnings- eller blødgøringseffekter forårsaget af kontakt med vand eller olie.
Kølemuligheder
... to forskellige kølesystemer er tilgængelige, herunder flydende kvælstof til -160 °C og luftkøler til -60 °C til brug med standardovnen.
Metode
Dynamic Mechanical Thermal Analyzer påfører prøven tvungne periodiske belastninger og analyserer faseforskydningen mellem denne primære excitation og materialets respons. Responsen fra et ideelt elastisk system (f.eks. en fjeder) på en sinusformet StammeForvrængning beskriver en deformation af et materiale, som belastes mekanisk af en ydre kraft eller spænding. Gummiblandinger har krybeegenskaber, hvis de udsættes for en statisk belastning.belastning ved en given frekvens har samme frekvens og er præcis i fase med excitationen. Situationen ændrer sig i et virkeligt system: En faseforskydning (δ > 0°) mellem den primære excitation og responsen med samme frekvens forekommer i tilfælde af lineære viskoelastiske materialer (f.eks. polymerer).
Elastiske og ikke-elastiske egenskaber beskriver i sagens natur materialets dynamiske mekaniske ydeevne. Lagringsmodulet E', den reelle del af det komplekse modul E*, repræsenterer den elastiske komponent; tabsmodulet E'', den dissipative del, er den imaginære del. Afbildet i det komplekse plan er tabs- og lagringsmodulet projektionerne af det komplekse modul på den reelle og imaginære akse. Tangenten til vinklen mellem den reelle akse og det komplekse modul (E*) repræsenterer faseforskydningen (tanδ) mellem de to.
Specifikationer
Tekniske data
Temperaturområde
Statisk kraftområde
Frekvensområde
- Dynamisk kraftområde: ± 500 N, ± 150 N, ± 100 N
- Udskiftelig kraftsensor: ±10 N til ±2500 N
- Bladfjedre: modvirker de statiske kræfter og giver mulighed for uafhængig overlejring af de dynamiske kræfter
- Statisk forskydning : 80 mm (50 mm med ovn)
- Dynamisk forskydning: op til ± 6 mm (afhængigt af DMA 503 Eplexor® -modellen)
- Supplerende analysemetoder: Masterkurve, segmenter, krybning/afspænding, belastningssweep, udmattelse, tidssweep, temperatursweep, frekvenssweep, temperatur-frekvenssweep, universaltest, hysterese, impuls
- Maks. prøvedimensioner (inde i standardovnen):
- Træk: maks. fri længde 50 mm x10 mm x 10 mm
- Forskydning: ∅ 4 mm til 20 mm (standard: 10 mm)
- 3-punktsbøjning: støtteafstand 20 / 30 / 40 / 50 / 60 / 70 mm
- Mulighed for automatisk registrering af prøvelængde ved træk og tryk
Software
Den omfattende DMA 503 Eplexor® -software er baseret på Windows-operativsystemer. Den omfattende softwarepakke omfatter data- og kurveanalyser, hystereserepræsentation, masterkurveberegninger osv. Den indeholder også specifikke skabeloner til træk-, tryk- eller bøjningstest.
Softwarefunktionerne omfatter:
- Frekvenssweep fra 0,0001 Hz til 100 Hz (valgfrit op til 200 Hz for udmattelse)
- Temperatursweep (kontrolleret temperaturvariation ved fast frekvens)
- Tidssweep fra 1 s til107 s
- Korreleret temperatur- og frekvenssweep ved isotermiske trin
- Korrelerede dynamiske og statiske sweep af belastningsamplitude; ækvidistant eller logaritmisk opdelt
- Masterkurver (TTS, WLF, numerisk mastering), segmenttest
- Evaluering af kompleks modul (E*, G*), lagringsmodul (E', G'), ViskositetsmodulDet komplekse modul (viskøse komponent), tabsmodul eller G'', er den "imaginære" del af prøvens samlede komplekse modul. Denne viskøse komponent angiver den væskelignende eller ude af fase reaktion i den prøve, der måles. tabsmodul (E'', G'') dæmpningsfaktor (t og δ) ved hjælp af temperatursweeps, belastnings- og kraftsweeps, tidssweeps, GlasovergangstemperaturGlasovergangen er en af de vigtigste egenskaber ved amorfe og semikrystallinske materialer, f.eks. uorganiske glas, amorfe metaller, polymerer, lægemidler og fødevareingredienser osv. og beskriver det temperaturområde, hvor materialernes mekaniske egenskaber ændres fra hårde og sprøde til mere bløde, deformerbare eller gummiagtige.glasovergangstemperatur og valgfri krybning, AfslapningNår en gummiblanding udsættes for en konstant belastning, er den kraft, der er nødvendig for at opretholde belastningen, ikke konstant, men aftager med tiden; denne adfærd kaldes spændingsaflastning. Den proces, der er ansvarlig for spændingsaflastning, kan være fysisk eller kemisk, og under normale forhold vil begge dele forekomme på samme tid. afslapning, udmattelse, energitab, hysterese, Payne/Mullins-effektanalyse
- Forudsigelse af dæks RullemodstandRullemodstanden er en kraft, der modstår bevægelsen, når et legeme ruller hen over en overflade. Den bestemmer skridsikkerheden på f.eks. bil- eller lastvognsdæk.rullemodstand (valgfrit)
