HFM 783 Aspida
Contoare de debit termic
Repere

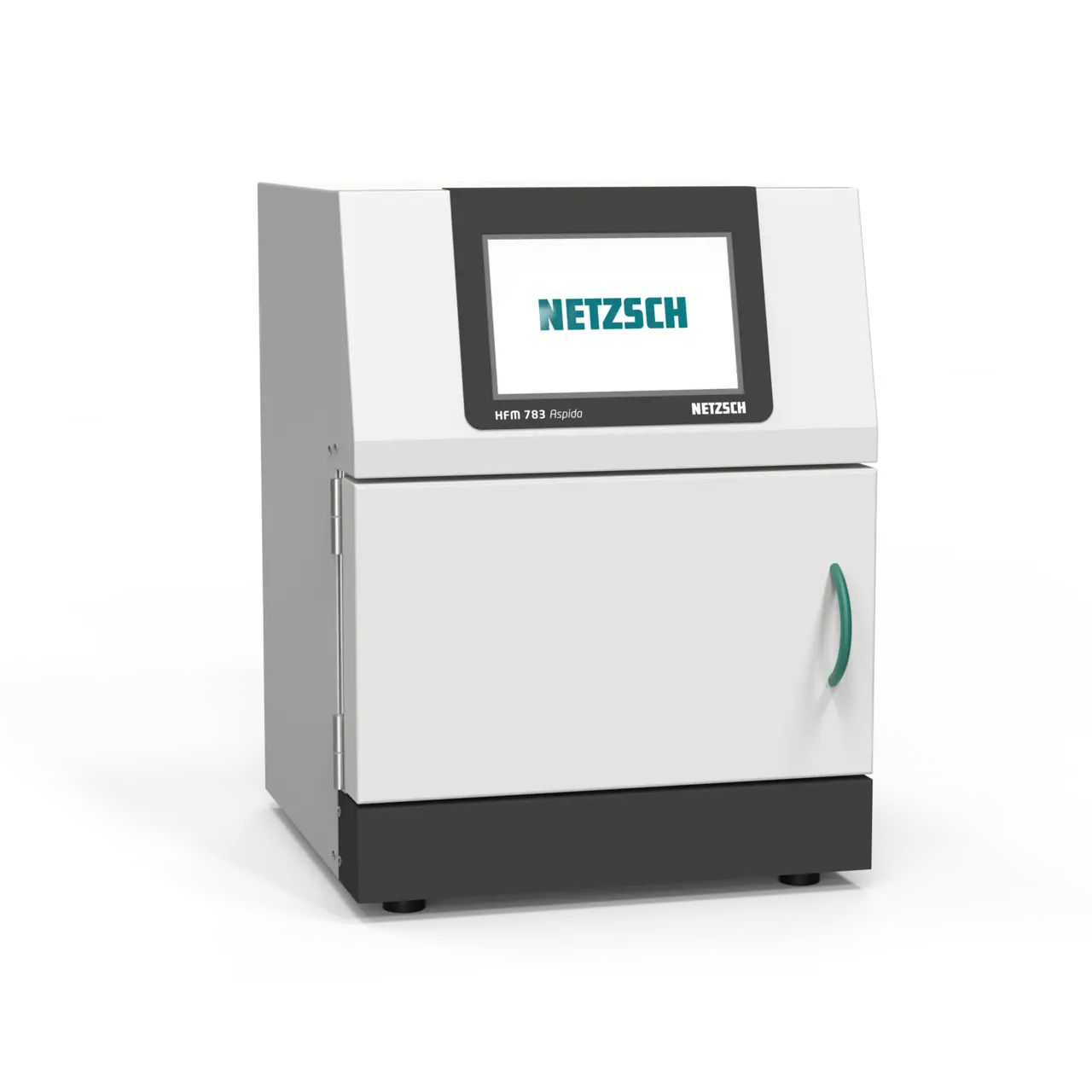

HFM 783 Aspida: Valoare excepțională pentru controlul calității și cercetare
Raport excelent preț/performanță
Soluție economică pentru analiza conductivității termice, într-un format compact. Ideal ca dispozitiv de bază pentru controlul calității în industria izolațiilor.
Design ușor de utilizat pentru dimensiuni standard ale probelor
Proiectat pentru a gestiona probe pătrate cu lățimea de până la 300 mm și grosimea de până la 100 mm, oferind o flexibilitate excepțională într-o gamă largă de aplicații. Software-ul ușor de utilizat pe ecranul tactil îl face alegerea ideală atât pentru utilizatorii începători, cât și pentru cei experimentați.
Gamă largă de măsurare
Măsurați conductivitatea termică într-un interval extins de valori λ, de la 0,002 la 0,5 W/m·K, funcționând fără probleme la temperaturi cuprinse între -10 °C și 70 °C
Obțineți rezultate mai rapide și performanțe îmbunătățite cu tehnologia modernă Peltier
Beneficiați de un control precis al temperaturii cu sistemul nostru avansat de control al temperaturii Peltier pentru plăcile calde și reci. Elementele Peltier puternice, combinate cu un răcitor extern, asigură încălzirea și răcirea rapidă și precisă a fiecărei plăci. Controlul optimizat al temperaturii atinge rapid echilibrul termic, oferind rezultate fiabile.
Design prietenos pentru service și întreținere
Proiectată având în vedereservice-ul și întreținerea, camera din oțel inoxidabil oferă acces ușor și curățare rapidă. Designul său extrem de prietenos pentru service facilitează întreținerea eficientă, iar funcționarea simplă îmbunătățește ușurința de utilizare.

Îmbunătățirea eficienței energetice
Măsurătorile precise ale fluxului de căldură oferă informații privind eficiența materialelor izolante și ajută la Identify area zonelor predispuse la pierderi de energie.
Aceste informații sunt esențiale pentru dezvoltarea de soluții eficiente din punct de vedere energetic în proiectarea clădirilor și a utilajelor.
Metoda
Conductivitatea termică - Măsurarea fluxului relativ de căldură
cu ajutorul unui debitmetru de căldură (HFM)
Conductivitatea termică este o măsură a capacității unui material de a transporta energia. Aceasta cuantifică cât de bine se poate deplasa căldura printr-o substanță. Cea mai comună metodă de măsurare a conductivității termice este metoda în regim staționar, cunoscută și ca metoda debitmetrului de căldură.


HFM este un instrument exact, rapid și ușor de utilizat pentru măsurarea conductivității termice scăzute λ a materialelor izolante.
Într-un debitmetru de căldură (HFM), proba de testare este plasată între două plăci încălzite controlate la o temperatură medie a probei și un gradient de temperatură definite de utilizator pentru a măsura căldura care circulă prin probă. Grosimea probei L este măsurată de un indicator intern de grosime. Alternativ, utilizatorul poate introduce și conduce grosimea dorită, ceea ce prezintă un interes deosebit pentru probele compresibile. Fluxul de căldură Q prin probă se măsoară cu ajutorul a două traductoare de flux de căldură calibrate care acoperă o suprafață large de pe ambele părți ale probei.
După atingerea echilibrului termic, testul este finalizat. Ieșirea traductorului de flux termic este calibrată folosind un standard de referință. Pentru calcularea conductivității termice λ și a rezistenței termice R, se utilizează fluxul termic mediu Q/A, grosimea probei L și gradientul de temperatură ΔT, în conformitate cu legea lui Fourier.
- Cum pot asigura calitatea producției de materiale izolante?
- Care este grosimea potrivită pentru materialul meu izolant, astfel încât acesta să respecte normele naționale și internaționale privind izolația clădirilor?
Pentru a răspunde la astfel de întrebări, trebuie cunoscute proprietățile materialelor, cum ar fi conductivitatea termică.
Pentru analiza materialelor cu conductivitate redusă, cum ar fi izolațiile din fibră sau panourile de izolație sub vid, NETZSCH se remarcă prin oferta sa variată de debitmetre de căldură (HFM) pentru diverse dimensiuni ale probelor și intervale de temperatură.
Cel mai important parametru al materialului este conductivitatea termică (cantitatea de căldură pe secundă care traversează un strat de material cu grosimea de 1 metru și suprafața de 1 m² atunci când diferența de temperatură este de 1 K). Cu cât stratul de material prin care trece căldura este mai gros, cu atât rezistența termică (valoarea R) este mai mare. Stratul de material reprezintă cantitatea de căldură transportată. Valoarea reciprocă a rezistenței termice este transmitanța termică (valoarea U), specificată de obicei pentru elementele structurale.
Debitmetrul de căldură este o metodă fiabilă și precisă de măsurare a conductivității termice, în special pentru materialele izolante.
Iată cum funcționează:
O probă cu o grosime definită este poziționată între o placă superioară încălzită și o placă inferioară răcită. Acest lucru creează un gradient de temperatură controlat în material.
Pe măsură ce căldura trece de la placa fierbinte la placa rece, senzorii integrați captează cu exactitate rata transferului de căldură, furnizând datele cheie necesare pentru determinarea performanței termice.
Conductivitatea termică (λ, exprimată în W/(m-K)) este măsura eficienței cu care energia termică se deplasează printr-un material sub un gradient de temperatură. Conform principiilor termodinamice, căldura circulă întotdeauna dinspre regiunile mai calde către cele mai reci.
Calibrare: Deoarece metoda fluxului de căldură este o tehnică comparativă, calibrarea precisă este esențială. Instrumentul este calibrat folosind materiale de referință, inclusiv standarde EPS (polistiren expandat) NETZSCH certificate în fabrică, pentru a asigura rezultate fiabile și reproductibile.
Seria HFM 783 Aspida se bazează pe diverse standarde relevante: ISO 8301, ASTM C 518, DIN EN 12664, EN 12667, JIS A1412-2
NETZSCH oferă mai multe produse interesante care vă sprijină în măsurarea conductivității termice:
Specificații
| HFM 783 | |
|---|---|
| Standarde* | Metoda contorului de debit termic conform ISO 8301, ASTM C 518, DIN EN 12664, EN 12667, JIS A1412-2 |
| Tip | Autonom, cu ecran tactil integrat |
| Interval de conductivitate termică | 0,002 până la 0,5 W/(m·K)** Date de performanță:***
|
| Intervalul de temperatură al plăcii | -10 °C până la 70 °C |
| Zona de măsurare a traductorului de flux termic | 100 mm x 100 mm |
| Dimensiunea probei (max.) | 300 mm x 300 mm x 100 mm |
| Sistem de răcire | Extern; valoare de referință constantă a temperaturii în intervalul de temperatură al plăcii |
| Controlul temperaturii plăcii | Sistem Peltier |
| Mișcarea plăcii | Motorizat |
| Termocupluri pentru plăci | PT 100 |
| Rezoluția termocuplului | ± 0,01 K |
| Sarcină variabilă/forță de contact | 0 - 500 N (5,5 kPa) |
*În plus, pentru standardele referitoare la produse și tehnici de măsurare, de exemplu DIN EN 13162, EN 13163, EN 13164, EN 13165, EN 12939, EN 1946-3
** altele la cerere
*** Toate datele privind performanțele sunt verificate cu NIST SRM 1450d (grosime 25 mm). Vă rugăm să rețineți: în intervalul de conductivitate termică foarte scăzută, precizia valorilor coeficientului de transfer termic ( Lambda, λ) poate fi limitată.
Accesorii și multe altele:
NETZSCH oferă standardul ERM-440 certificat la nivel internațional, precum și propriul său standard NETZSCH EPS (polistiren expandat) certificat în fabrică. Standardul EPS este conceput special pentru calibrarea și validarea tuturor instrumentelor HFM 706 Lambda pentru a asigura măsurători precise și fiabile. Eficient într-un interval de temperatură cuprins între 8°C și 40°C, acesta susține performanțe constante în testarea conductivității termice.
Software
Caracteristici cheie ale software-ului
Totul dintr-o privire

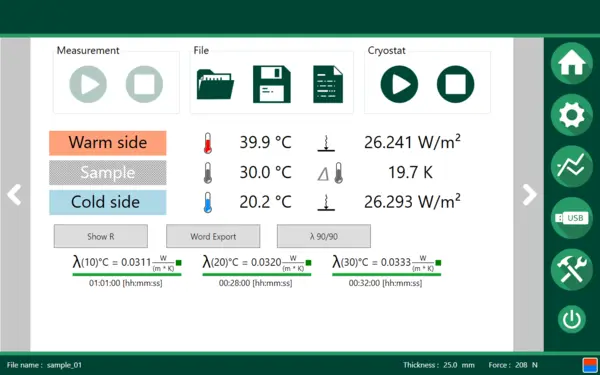

Ecranul integrat, color, oferă acces instantaneu la toate datele critice de măsurare, făcând testarea mai rapidă, mai ușoară și mai intuitivă. Puteți vizualiza clar, în timp real, temperaturile plăcilor calde și reci, temperatura medie, diferența de temperatură și fluxul termic atât pe partea caldă, cât și pe cea rece. Rezultatele măsurătorilor sunt prezentate într-un format clar și ușor de citit, permițând o analiză rapidă, o precizie îmbunătățită și o încredere sporită în fiecare test.


Cel mai înalt nivel de confort
Metodele de măsurare predefinite simplifică operarea și asigură testări consecvente și repetabile la nivelul întregii organizații. Ideale pentru mediile de asigurare a calității cu mai mulți operatori, configurările predefinite permit utilizatorilor să inițieze măsurarea corectă printr-o singură selecție. Indiferent dacă efectuați teste bazate pe timp sau măsurători cu criterii de stabilitate, fiecare test urmează aceeași procedură validată, reducând erorile operatorului, îmbunătățind eficiența și oferind de fiecare dată rezultate fiabile și comparabile.
Calibrare în cel mai scurt timp
În scopul calibrării, valorile conductivității termice ale materialului de referință furnizat, cum ar fi NIST SRM 1450d, sunt deja stocate în software. Cu toate acestea, în software pot fi integrate oricând și alte date de referință.

Aflați și mai multe:
Transformați datele de măsurare în rezultate utile în câteva secunde. Cu o singură atingere, puteți exporta toate datele de testare direct pe o unitate USB pentru acces și partajare imediate. Funcția opțională „Salvare pe o a doua cale” oferă securitate suplimentară și o gestionare fără probleme a datelor prin crearea automată a unei copii de rezervă în rețeaua laboratorului dumneavoastră, asigurându-vă că datele dumneavoastră valoroase de măsurare sunt întotdeauna stocate în siguranță.
Generarea rapoartelor profesionale este la fel de ușoară. Instrumentul integrat de raportare oferă acces la șabloane personalizabile, inclusiv unul care respectă pe deplin cerințele standardului ASTM C518. Puteți adapta rapoartele pentru a se potrivi cu identitatea vizuală a companiei dumneavoastră, ceea ce vă ajută să furnizați clienților și părților interesate o documentație consecventă și profesională.
Pentru analize suplimentare, puteți exporta toate datele de măsurare, graficele și rezultatele într-un singur fișier compatibil cu Excel, cu doar câteva clicuri. În loc să gestionați mai multe fișiere, aveți tot ce aveți nevoie într-un singur export convenabil, economisind timp și simplificând gestionarea datelor, în timp ce colaborarea devine mai ușoară ca niciodată.
