Isı Akış Ölçer ve Korumalı Isı Akış Ölçer

Isı Akış Ölçer (HFM) ve Korumalı Isı Akış Ölçer (GHFM) Teknolojisi NETZSCH

Isı Akış Ölçer (HFM) yöntemi, kararlı durum ısı transferi yöntemi uygulayarak malzemelerin termal iletkenliğini belirler. Özellikle izolasyon gibi düşük iletkenliğe sahip malzemelerin test edilmesinde etkilidir. Sistem, bilinen bir sıcaklık gradyanına sahip iki plaka arasına yerleştirilen bir numune boyunca ısı akışını ölçer.

Korumalı Isı Akış Ölçer (GHFM) yöntemi, farklı sıcaklıklarda kontrol edilen iki plaka arasına bir numune yerleştirmeyi içerir. Çoklu RTD sensörleri her iki taraftaki sıcaklıkları ölçerken, ısı akışı sensörleri sıcaklık gradyanının neden olduğu ısı akışını ölçer. Yanal ısı kaybını önlemek için aktif bir koruma kullanılır.

LFA, GHP, GHFM ve HFM termal analiz yöntemleri ile NETZSCH, termal genleşme ve özgül ısı kapasitesi ile birlikte temel termofiziksel özelliklerden biri olan termal iletkenliğin ölçümü için kapsamlı bir portföy sunmaktadır. Bu, farklı sıcaklık aralıklarında ve uygulamalarda çok çeşitli malzemelerin hassas ve güvenilir bir şekilde karakterize edilmesini sağlar.

Isı Akış Ölçerlerimiz ve Korumalı Isı Akış Ölçerimiz

NETZSCH HFM ve GHFM cihazları yelpazesini keşfedin

Yöntemler Hakkında

Termal direnç ve Termal İletkenlikTermal iletkenlik (W/(m-K) birimiyle λ), sıcaklık gradyanının bir sonucu olarak enerjinin - ısı şeklinde - kütleli bir cisim boyunca taşınmasını tanımlar (bkz. Şekil 1). Termodinamiğin ikinci yasasına göre, ısı her zaman düşük sıcaklık yönünde akar.termal iletkenlik, bir malzemenin yalıtkan mı yoksa iyi bir ısı iletkeni mi olduğunu belirlemede kritik parametrelerdir. Bu özellikler, aşırı ısınmayı önlemek ve enerji verimliliğini artırmak için termal yönetim sistemleri tasarlarken çok önemlidir. Uygulamaya ve malzemeye bağlı olarak, bu özellikleri ölçmek ve değerlendirmek için farklı yöntemler vardır.

LFA, GHP, GHFM ve HFM kombinasyonu ile NETZSCH, termal iletkenliği karakterize etmek için eksiksiz bir analiz cihazı yelpazesi sunar. Özel ihtiyaçlarınıza en uygun ölçüm yöntemini seçmek için lütfen NETZSCH uzmanlarımızla iletişime geçmekten çekinmeyin.

Test numunelerinde termal iletkenliği ölçmek için bileşenleri detaylandıran HFM yönteminin gösterimi.
Şekil: HFM yönteminin gösterimi

Isı Akış Ölçer Teknolojisi: Düşük ısı iletkenliğine sahip ısı yalıtım malzemeleri için

Bu yöntemde, boyutları bilinen bir malzeme örneği farklı sıcaklıklardaki iki plaka arasına yerleştirilir. Bir plaka ısıtılırken diğeri soğutulur ve malzeme boyunca bir sıcaklık gradyanı oluşturulur. Isı, numune boyunca sıcak plakadan soğuk plakaya doğru akar. Isı transferi oranı (ısı akısı) ve numune boyunca sıcaklık farkı ölçülür.

Isı akısı, sıcaklık gradyanı ve malzemenin termal iletkenliğini ilişkilendiren Fourier'in ısı iletim yasası kullanılarak numunenin termal iletkenliği hesaplanabilir.

Korumalı Isı Akış Ölçer Teknolojisi:
medium -iletkenlik malzemeleri için

Korumalı Isı Akış Ölçer (GHFM) yöntemi, farklı sıcaklıklarda kontrol edilen iki plaka arasına bir numune yerleştirmeyi içerir. Birden fazla RTD sensörü her iki taraftaki sıcaklığı ölçerken, ısı akışı sensörleri sıcaklık gradyanının neden olduğu ısı akışını ölçer. Yanal ısı kaybını önlemek için aktif bir koruyucu eklenmiştir.

Bu tasarım, ASTM E1530'a uygun olarak medium aralığındaki termal iletkenlikleri ölçerek yüksek doğruluk ve tekrarlanabilirlik sağlar.

Termal iletkenlik analizi için Korumalı Isı Akış Ölçerin (GHFM) ısı akış yönünü ve test yığınlarını gösteren şematik.
Şekil: GHFM şeması (iki bağımsız test yığını ile)

Avantajlarınız

>25

Isı Akış Ölçer Teknolojisinde yılların deneyimi

>25

NETZSCH portföyündeki termofiziksel özellikleri ölçmek için kullanılan cihazlar

50

Dünya çapında satış ve servis lokasyonları

Bu NETZSCH Enstrümanlarını Benzersiz Kılan Nedir?

  1. Hassasiyet ve Doğruluk: Gelişmiş sensör teknolojilerimiz üstün ölçüm hassasiyeti sağlar. NETZSCH Cihazlar, tutarlı sonuçlar için yüksek uzamsal ve zamansal çözünürlüğe sahiptir.
  2. Kullanım Kolaylığı: Tam otomatik iş akışları manuel müdahaleyi azaltır. Ayrıca, sezgisel yazılım arayüzleri kullanımı ve veri yorumlamayı basitleştirir.
  3. Sağlamlık ve Güvenilirlik: Laboratuvar ve endüstriyel ortamlarda sürekli kullanım için uzun süreli dayanıklılık ve zorlu koşullar altında bile son derece kararlı ölçümler sunuyoruz.
  4. Uyumluluk ve Doğrulama: NETZSCH HFM ve GHFM cihazları başlıca endüstri standartlarıyla tamamen uyumludur ve sonuçların sertifikasyon ve kalite kontrol için geçerliliğini sağlar.
  5. Özelleştirilmiş ve Entegre Çözümler: NETZSCH'in geniş bir Termal İletkenlikTermal iletkenlik (W/(m-K) birimiyle λ), sıcaklık gradyanının bir sonucu olarak enerjinin - ısı şeklinde - kütleli bir cisim boyunca taşınmasını tanımlar (bkz. Şekil 1). Termodinamiğin ikinci yasasına göre, ısı her zaman düşük sıcaklık yönünde akar.termal iletkenlik uygulama aralığını kapsayan geniş test cihazı yelpazesi, çeşitli malzemeler ve sıcaklık aralıkları için termal analiz taleplerinizi karşılamamızı sağlar.
  6. Proven Excellence: Termal analizde onlarca yıllık deneyim ve yenilik ve kalite konusunda güçlü bir itibar, NETZSCH analiz cihazlarının güvenilirliğini ve gelişmiş yeteneklerini vurgulamaktadır.
İnce film şerit kablo termal iletkenlik testi

Enerjinin Tasarruflu ve Verimli Kullanımı

Günümüzde enerji tasarrufu ve enerjinin verimli kullanılması ihtiyacı küresel bir öncelik haline gelmiştir. Yalıtım malzemeleri ve binalardaki termal verimlilik, enerji tüketiminin azaltılmasında çok önemli bir rol oynamakta, bu da kalite ve performansı kilit bir odak noktası haline getirmektedir.

Hem NETZSCH HFM Eco-Line serisi hem de TCT 716 Lambda elbette enerji verimli çalışma için de optimize edilmiştir ve Termal İletkenlikTermal iletkenlik (W/(m-K) birimiyle λ), sıcaklık gradyanının bir sonucu olarak enerjinin - ısı şeklinde - kütleli bir cisim boyunca taşınmasını tanımlar (bkz. Şekil 1). Termodinamiğin ikinci yasasına göre, ısı her zaman düşük sıcaklık yönünde akar.termal iletkenlik testi sırasında minimum enerji kullanımı sağlar.

Sıkça Sorulan Sorular

Termal iletkenlik ve termal direnç arasındaki temel fark, neyi tanımladıkları ve nasıl ölçüldükleridir:

Termal İletkenlikTermal iletkenlik (W/(m-K) birimiyle λ), sıcaklık gradyanının bir sonucu olarak enerjinin - ısı şeklinde - kütleli bir cisim boyunca taşınmasını tanımlar (bkz. Şekil 1). Termodinamiğin ikinci yasasına göre, ısı her zaman düşük sıcaklık yönünde akar.Termal İletkenlik:

  • Tanım: Bir malzemenin ısıyı ne kadar iyi ilettiğini ölçen bir malzeme özelliğidir.
  • Birim: W/m-K (kelvin başına metre başına watt) cinsinden ölçülür.
  • Anahtar Kavram:
    • Yüksek ısı iletkenliği, ısının malzemeden kolayca aktığı anlamına gelir (örneğin, bakır veya alüminyum gibi metaller).
    • Düşük ısı iletkenliği, malzemenin iyi bir ısı yalıtkanı olduğunu gösterir (örneğin, seramik, polimer veya hava).

Termal Direnç:

  • Tanım: Bir malzemenin veya sistemin ısı akışına ne kadar etkili bir şekilde direndiğini ölçer. Bir malzeme özelliği değildir ancak malzemenin geometrisine ve kalınlığına bağlıdır.
  • Birim: M²*K/W (watt başına metrekare kelvin) cinsinden ölçülür.
  • Anahtar Kavram:
    • Yüksek termal direnç, malzemenin veya sistemin ısı akışına etkili bir şekilde direndiği anlamına gelir (iyi yalıtkan).
    • Düşük termal direnç, verimli ısı transferini (iyi iletken) gösterir.

Daha fazla bilgi edinmek için sözlüğümüzü de ziyaret edin:

HFM yöntemi, farklı sıcaklıklarda tutulan iki plaka arasına bir numune yerleştirerek ve numuneden geçen ısı akışını ölçerek yalıtım malzemelerinin termal iletkenliğini ölçer.

GHFM yöntemi ise daha yüksek termal iletkenliğe sahip malzemeler için tasarlanmıştır ve yanal ısı kayıplarını en aza indirmek için aktif bir koruma içerir ve iletken malzemeler için daha doğru sonuçlar sağlar.

Örnek ortalama sıcaklık aralığı cihaza ve örneğe bağlıdır:

  • HFM: Tipik olarak -10 ila 80°C arasında çalışır (HFM Medium için isteğe bağlı -20 ila 90°C aralığı ile), yalıtım uygulamaları için idealdir.
  • GHFM: -10°C'den 300°C'ye kadar daha geniş sıcaklık aralıklarında çalışabilir, gelişmiş malzeme testleri için uygundur.

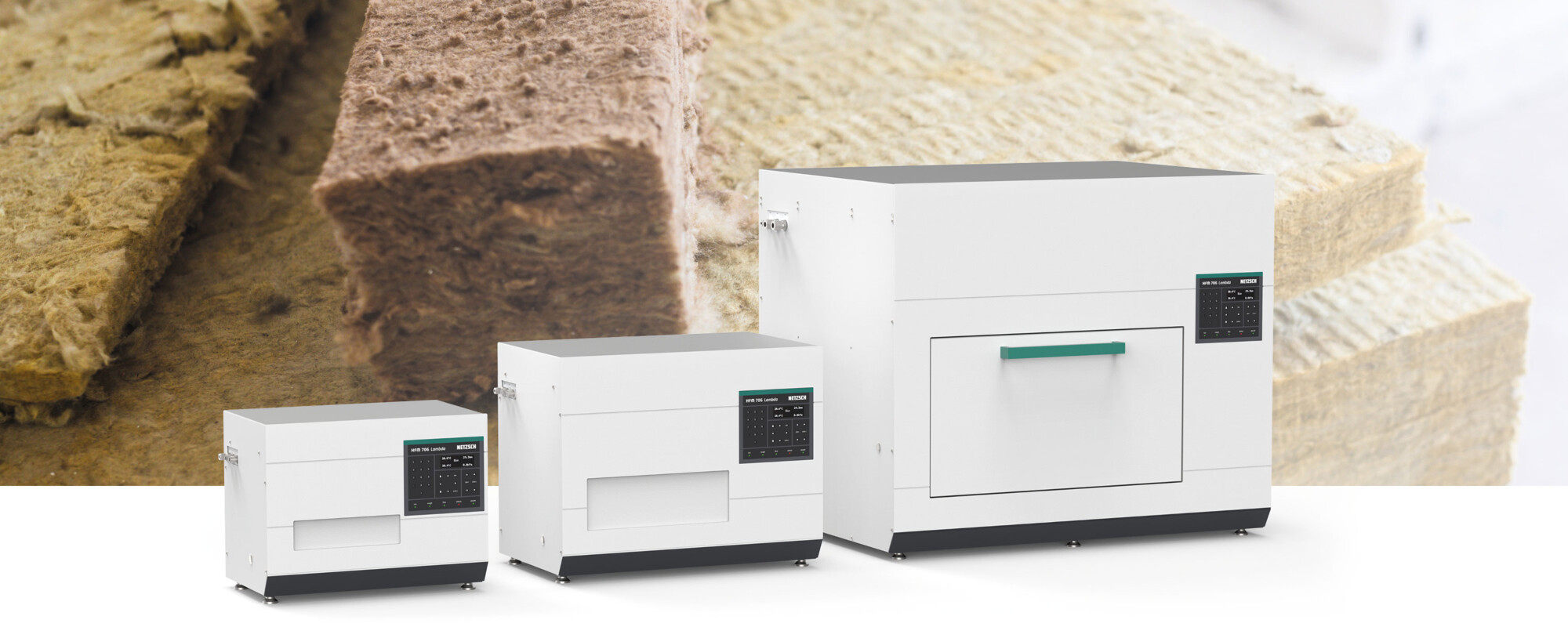

Aşağıda NETZSCH HFM 706 Small, Medium ve Large; yalıtım malzemelerinin düşük termal iletkenliğini, λ, ölçmek için hızlı ve kullanımı kolay cihaz serisinin farklı özelliklerini bulabilirsiniz:

NETZSCH HFM 706 Small, çeşitli malzemelerde hassas termal iletkenlik ölçümleri için kompakt bir ısı akış ölçer.
HFM 706 Small
  • Termal iletkenlik aralığı: 0.007 ila 2 W/(m-K)
  • Ölçüm alanı ısı akısı dönüştürücüsü: 102 mm x 102 mm
  • Numune boyutları (maks.): 203 mm x 203 mm x 51 mm
HFM 706 Medium ısı akış ölçer, çeşitli malzemelerde doğru termal iletkenlik ölçümleri için tasarlanmıştır.
HFM 706 Medium
  • Termal iletkenlik aralığı: 0.002 ila 2 W/(m-K)
  • Ölçüm alanı ısı akısı dönüştürücüsü: 102 mm x 102 mm
  • Numune boyutları (maks.): 305 mm x 305 mm x 105 mm
NETZSCH HFM 706 Large, hassas termal iletkenlik ölçümleri için tasarlanmış yüksek performanslı korumalı bir ısı akış ölçerdir.
HFM 706 Large
  • Termal iletkenlik aralığı: 0.001 ila 0,5 W/(m-K)
  • Ölçüm alanı ısı akısı dönüştürücüsü: 254 mm x 254 mm
  • Numune boyutları (maks.): 611 mm x 611 mm x 200 mm
  • Büyük boyutlu, uzun numuneler için ön kapının karşısında ikinci bir açıklık sunar

Bir NETZSCH HFM / GHFM'nin maliyeti modele, özelliklere ve ihtiyaç duyabileceğiniz ek aksesuar veya yazılım seçeneklerine bağlı olarak önemli ölçüde değişebilir.

Bireysel NETZSCH cihazınız için doğru ve güncel bir fiyat almak için lütfen yerel NETZSCH temsilcinizle veya yetkili distribütörlerimizden biriyle iletişime geçin. Gerekli eğitim, kurulum veya ihtiyaç duyabileceğiniz ek özellikler de dahil olmak üzere özel ihtiyaçlarınıza göre uyarlanmış bir fiyat teklifi sunacağız.

Mevcut teslimat süremiz, spesifik cihaza, HFM / GHFM konfigürasyonuna ve mevcut talebe bağlı olarak yaklaşık 4-8 haftadır.

En güncel bilgiler için, özel bir taleple doğrudan bizimle iletişime geçmenizi öneririz. Bu, size özel ihtiyaçlarınıza göre uyarlanmış doğru bir zaman çizelgesi sunabilmemizi sağlayacaktır.

Uzun Enstrüman Ömrü
Uzun yedek parça bulunabilirliği ve en iyi servis ile eşleştirilmiş yüksek kaliteli cihaz
Her zaman yanınızda
Servis, laboratuvar, eğitim ve satıştan NETZSCH uzmanlarınızla doğrudan iletişim
Proven Excellence hizmette
NETZSCH cihazınızı tüm yaşam döngüsü boyunca destekliyoruz

HFM ve GHFM Uygulamaları

Yalıtım ve mühendislik malzemelerinin termal iletkenliğinin doğru ölçümü, enerji tasarruflu ürün tasarımı için çok önemlidir. NETZSCH Analyzing & Testing iki gelişmiş yöntem sunmaktadır: rutin yalıtım testleri için Isı Akış Ölçer (HFM) ve daha geniş bir sıcaklık ve malzeme aralığında aktif koruma teknolojisi ile yüksek hassasiyetli ölçümler için Korumalı Isı Akış Ölçer (GHFM) - TCT 716 Lambda -.

NETZSCH Isı Akış Ölçerler (HFM) için Uygulama Alanları

NETZSCH HFM cihazları, düşük ısı iletkenliğine sahip malzemelerin rutin ve kalite kontrol testleri için ilk tercihtir. Ortalama numune sıcaklığı aralığı -20°C ile 90°C arasında olan bu cihazlar aşağıdakiler için idealdir:

  • Bina ve inşaat yalıtımı: Genişletilmiş ve ekstrüde polistiren (EPS/XPS), poliüretan (PU) ve poliizosiyanürat (PIR) köpüklerin yanı sıra mineral yün ve doğal elyaf matlar
  • Doğal yalıtım malzemeleri: Kenevir, mantar, selüloz
  • Aerojeller ve vakum yalıtımlı paneller (VIP)
  • Cihaz yalıtımı: örn. buzdolabı/dondurucu panelleri
  • Otomotiv uygulamaları: İç ısı bariyerleri ve yalıtım köpükleri


NETZSCH Korumalı Isı Akış Ölçerler (GHFM) için Uygulama Alanları

TCT 716 Lambda, NETZSCH'un Korumalı Isı Akış Ölçeridir - yanal ısı kaybını en aza indirmek ve doğruluğu artırmak için aktif olarak kontrol edilen bir korumaya sahip sabit durum yöntemine dayanan yüksek hassasiyetli bir cihazdır. 10°C ila 300°C arasında çalışır, bu da onu düşük ve medium iletken aralıkta test yapmak için ideal kılar:

  • Polimerler, dolgulu ve dolgusuz
  • Elyaf takviyeli polimerler (anizotropik)
  • Gözlükler
  • Paslanmaz çelik, Ni bazlı alaşımlar gibi düşük iletken metaller
  • Seramikler ve refrakterler (homojen olmayan)
  • Beton ve çimento gibi yapı malzemeleri
İşte müşterilerimizin NETZSCH HFM kullanımı hakkında söyledikleri

"Isı Akış Ölçerimizi 2002 yılında satın aldık ve halen ekstrüde polistirenin termal performansını ölçmek için kullanıyoruz."

URSA Insulation Materials
URSA Insulation Materials
Agrate Brianza, İtalya

"NETZSCH nonwovenlarımızın termal iletkenliğini belirlemek için HFM ile sözleşmeli test ölçümü gerçekleştiriyor."

Sandler AG
Sandler AG
Schwarzenbach an der Saale, Almanya

"HFM yöntemi, farklı bir şarj durumunda kese yüzeyine dik bir lityum-iyon kese hücresinin Özgül Isı Kapasitesi (cp)Isı kapasitesi, numuneye verilen ısı miktarının ortaya çıkan sıcaklık artışına bölünmesiyle belirlenen, malzemeye özgü fiziksel bir niceliktir. Özgül ısı kapasitesi, numunenin birim kütlesiyle ilişkilidir.cp(T) ve λeff(T) değerlerini değerlendirmek için uygulanmıştır."

Center for Energy at AIT Austrian Institute of Technology GmbH
Center for Energy at AIT Austrian Institute of Technology GmbH
Viyana, Avusturya

HFM Vaka Çalışmaları

Hükümetler karbon emisyonlarını azaltmak için katı bina yalıtım yönetmelikleri uygulamaktadır. Sonuç olarak, pazara daha da iyi ısı yalıtım malzemeleri sunmak için çok düşük ısı iletkenliğine sahip malzemeler geliştirmek için çok çaba sarf edilmektedir.

NETZSCH HFM'nin bu ve diğer birçok uygulama alanında nasıl yardımcı olabileceğini öğrenin!

E-Öğrenme

Ücretsiz E-Öğrenim Kurslarımızla Uzman Olun

Tüm NETZSCH E-Öğrenim Temel Kursları ücretsizdir! İçerik, kişisel deneyimlerini sizinle paylaşan laboratuvar metot uzmanlarımız tarafından oluşturulmaktadır. Eğitim ihtiyaçlarınıza tam olarak uyarlanmış esnek çevrimiçi öğrenimden yararlanın!

Please accept Marketing Cookies to see that Video.

Medya ve Eğitim

NETZSCH HFM ve GHFM hakkında Uygulama Literatürü

HFM ve GHFM hakkında videolar

Please accept Marketing Cookies to see that Video.

Bu web seminerinde, termal iletkenliği ölçmek için NETZSCH analizörlerinin (LFA, HFM, GHP ve GHFM) kapsamlı ürün portföyünü sunacağız.

Please accept Marketing Cookies to see that Video.

TCT 716 Korumalı Isı Akış Ölçerin medium iletken malzemelerde bu termofiziksel özellikleri ölçmek için neden mükemmel olduğunu kısaca açıklıyoruz.
A red race car in a pit stop, surrounded by team members in red helmets and uniforms, preparing for quick tire change.

Danışmanlık & Satış

Cihaz veya yöntem hakkında başka sorularınız var ve bir satış temsilcisiyle görüşmek mi istiyorsunuz?

Servis ve Destek

Halihazırda bir cihazınız var ve teknik desteğe veya yedek parçaya mı ihtiyacınız var?

NETZSCH Hizmeti hakkında SSS

NETZSCH uygulama laboratuvarımız çok çeşitli endüstriler ve araştırma merkezleri için sözleşmeli test hizmetleri sunmaktadır. Laboratuvarımız, çeşitli termal analiz ölçümlerinin yapılmasına olanak tanıyan son teknoloji HFM ve GHFM test cihazları ile donatılmıştır.

Özel ihtiyaçlarınıza en uygun ölçüm yöntemini seçmek için uygulama laboratuvarlarımızdaki uzmanlara danışın.

Bazı NETZSCH HFM cihazları artık NETZSCH portföyümüzde mevcut olmayabilir. Ancak, aksesuarlar ve yedek parçalar sizin için hala mevcuttur. Eski ürünlerimizle ilgili bilgileri aşağıdaki bağlantıda bulabilirsiniz.

Cihazınız için servis ve destek talep etmek için lütfen yerel servis temsilcinizle iletişime geçin. Servis ihtiyaçlarınızda veya cihazınızla ilgili sorularınızda size yardımcı olmak için buradayız!

Biz teklif ediyoruz:

  • Kurulum ve Devreye Alma
  • Enstrümanınızın yerinin değiştirilmesi
  • Bakım ve denetim
  • Kalibrasyon
  • Onarım
  • Cihazın temel kullanımından ileri düzey kullanımına kadar kapsamlı eğitim - yerinde ve çevrimiçi.

Hizmetimizin bölgeden bölgeye değişiklik gösterebileceğini lütfen unutmayın. Uzaktan Hizmetimiz dünya çapında mevcuttur.

Evet, cihazlarınız için farklı bölgesel ve bireysel müşteri gereksinimlerine göre bakım sözleşmeleri sunuyoruz. Lütfen Servis Departmanımızla iletişime geçmekten çekinmeyin veya web sitemizin Servis Seviyesi Anlaşması - NETZSCH Analiz ve Test bölümüne daha yakından bakın.

SmartMode hFM Proteus® yazılımının kullanıcı dostu, sorunsuz çalışan kullanıcı arayüzüdür. Mevcut ölçüm durumuna hızlı bir şekilde net bir genel bakış sağlayan ve çeşitli rapor ve dışa aktarma olanakları sunan mantıksal bir yapı ile karakterize edilir.

Korumalı ısı akış ölçer (GHFM), ortalama sıcaklık ve uygulanan kuvvet de dahil olmak üzere tamamen yazılım kontrollüdür. Yazılım, en iyi performans için test döngülerinde sınırsız sayıda adıma izin verir.

Yazılım hakkında daha fazla bilgiyi ilgili ürün kataloglarında / broşürlerinde bulabilirsiniz:

HFM için: HFM 446 Lambda Medium Eco-Line - NETZSCH Analiz ve Test

GHFM için: TCT 716 Lambda - NETZSCH Analiz ve Test

Ücretsiz e-öğrenme temel kurslarımızdan yararlanın :

Temel e-öğrenme kurslarımız web sitemizde ücretsiz olarak mevcuttur ve sizi tam olarak öğrenmenin gerçekleştiği yerde, yani günlük laboratuvar çalışmalarında desteklemek için tasarlanmıştır. İster termal analiz, reoloji veya yangın testlerinde yeni olun, ister sadece bilgilerinizi tazelemek isteyin: Uzmanlar tarafından yönetilen video kurslarımız size yardımcı olur:

✔ ölçümlere güvenle başlayın
✔ sonuçları doğru anlayın
✔ operatör hatalarını azaltın
✔ çözüm ararken zaman kazanın

Tüm kurslar, onlarca yıllık uygulamalı deneyime sahip NETZSCH uzmanları tarafından oluşturulur ve laboratuvarda doğrudan uygulayabileceğiniz gerçek bilgileri paylaşır.

👉 Ücretsiz öğrenmeye başlayın: netzs.ch/e-learning

Ayrıca şunları da sunuyoruz

  • NETZSCH Online Academy NOA üzerinden çevrimiçi eğitim,
  • 1:1 uzaktan eğitim ve
  • bulunduğunuz yerde veya eğitim merkezlerimizde yerinde eğitim.

    Satış temsilcinizle iletişime geçmeniz veya Know-How - NETZSCH Analiz ve Test bölümüne gitmeniz yeterlidir
