أبرز الملامح
لاختبار الحرائق وهندسة السلامة من الحرائق وفقًا للمعيار ISO 5660-1 و ASTM E1354
يُستخدم المسعر المخروطي لإجراء اختبار "التفاعل مع الحريق"، الموصوف في معيار ISO 5660-1. في هذا الاختبار يتم وضع عينة بحجم 100 في 100 مم وارتفاع أقصى 50 مم في خلية تحميل الجهاز. وبعد ذلك يتم تعريض المادة لمستويات إشعاع محكومة بواسطة السخان المخروطي، ويتم إشعالها بواسطة الشرر ومن ثم حرقها. يقوم جهاز TCC 918 بتحليل غازات الاحتراق وقياس الدخان الناتج من عينة الاختبار التي يتم تعريضها لتدفق حراري معين. ويُعرف هذا المبدأ باسم "مبدأ استهلاك الأكسجين" وهو من بين طرق قياس السعرات الحرارية. ويمكن تحسين الدقة من خلال تحليل تركيزات أول أكسيد الكربون وثاني أكسيد الكربون.
يتوافق جهاز TCC 918 مع جميع المعايير المعمول بها بما في ذلك ISO 5660-1، ASTM E1354، ASTM E1474؛ ASTM E1740، ASTM E1740، ASTM F1550، إلخ.
حوار مع الخبراء
من سلوك الحريق إلى تركيب الغاز:
الاقتران بين FT-IR و TCC 91
فهم سلوك الحرائق: سلسلة ندوات عبر الإنترنت من أربعة أجزاء
الطريقة
تحليل الغازات وقياس كثافة الدخان
تمر غازات الاحتراق الناتجة من خلال مخروط التسخين ويتم تجميعها بواسطة نظام أنابيب عادم مزود بمروحة طرد مركزي وغطاء محرك. يحدد شعاع الليزر الضوئي كمية الدخان الناتج. جهاز TCC 918 مجهز بجهاز سيمنز ULTRAMAT/ OXYMAT 6E القوي، الذي يتميز بمواد مقاومة للتآكل في قناة الغاز. وهو يعمل على الكشف عن مكونين من مكونات الأشعة تحت الحمراء، وهما ثاني أكسيد الكربون وثاني أكسيد الكربون، وكذلك O2 وفقًا للمعايير.
تحديد معدل إطلاق الحرارة (HRR)
إن معدل الموارد البشرية هو القوة الدافعة للحريق. ولذلك، كلما زاد معدل معدل الحرارة الحرارة، زادت قابلية الاشتعال وخطر الحريق الناتج عن ذلك. يقيس جهاز TCC 918 تدفق الغاز وتركيز الأكسجين لحساب كمية إطلاق الحرارة لكل وحدة زمنية ومساحة سطح. يتم حسابه من تركيز الأكسجين في غازات المداخن (النسبة المئوية للأكسجين المستهلك أثناء الاحتراق). يُعبَّر عن معدل إطلاق الحرارة (HRR) بوحدة J/ثانية أو W. وعادةً ما يُستخدم تطور معدل إطلاق الحرارة كدالة للزمن لتحليل خصائص الحريق.
الميزات التي تجعل المسعر الحراري المخروطي TCC 918 متميزًا
- نظام العادم وغرفة الاحتراق مصممان لضمان عمر تشغيلي طويل
- مشعل قوي وسريع الحركة مع عرض ومدة نبضة متغيرين لدراسة سلوك الاشتعال
- جهاز بلتيير فعال لتبريد الغاز بدون أجزاء ميكانيكية والتجفيف بدون عوامل تجفيف سامة
- نظام ليزر مستقر وقوي لقياس إنتاج الدخان
- وحدة التحكم في التدفق الكتلي للميثان
- نظام كمبيوتر مدمج مزود بلوحتي لمس لتحديد المعلمات وعرضها. لا حاجة إلى جهاز كمبيوتر إضافي.
- لا توجد دفعات شهرية لترخيص البرامج، مع تحديثات مجانية
- جهاز تحليل الغازات SIEMENS ULTRAMAT/OXYMAT 6E لقياسمكونات الأكسجين (O2) وأول أكسيد الكربون (CO) وثانيأكسيد الكربون (CO2)
- ميزان Sartorius عالي الدقة
- محول لربط جهاز FT-IR
الربط بتحليل الغازات باستخدام تقنية FT-IR
من أجل فهم أفضل للغازات السامة المنبعثة أثناء اختبارات الحريق، يمكن تجهيز المسعر المخروطي TCC 918 بمطياف FT-IR متصل عبر أنبوب شعري مُسخَّن (200 درجة مئوية) وخلية غازية (180 درجة مئوية). ويتيح هذا التجهيز نقل غازات المداخن بشكل موثوق به لإجراء تحليل دقيق. ويتيح طول المسار البصري البالغ 5 أمتار في خلية الغاز حساسية عالية وإجراء قياس كمي في نطاق أجزاء في المليون (ppm).
الأسئلة الشائعة حول تكامل تقنية FT-IR
فيديو

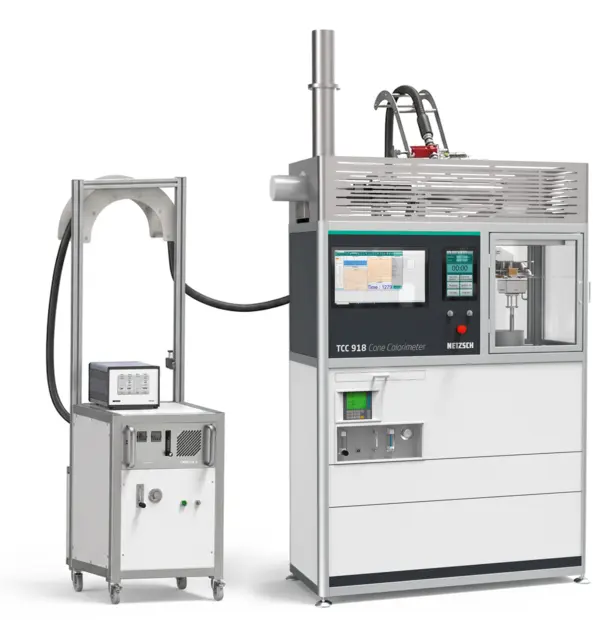

TCC 918 المسعر الحراري المخروطي مع جهاز Bruker OMEGA 5
المواصفات
| طريقة القياس | اختبارات التفاعل مع الحريق - معدل إطلاق الحرارة (طريقة المسعر المخروطي) ومعدل إنتاج الدخان (القياس الديناميكي) وفقًا لمعيار ISO 5660-1 ومعيار ASTM E 1354 |
|---|---|
| وحدة التسخين |
|
| خلية الحمل |
|
| الموقد |
|
| حامل العينات |
|
| تحليل الغاز باستخدام تقنية FT-IR | يمكن توصيله بمحلل الغاز Bruker OMEGA 5 |
تميّز مثبت في الخدمة
نحن في NETZSCH للتحليل والاختبار، نقدم مجموعة شاملة من الخدمات على مستوى العالم لضمان الأداء الأمثل وطول عمر معدات التحليل الحراري الخاصة بك. وبفضل سجلنا الحافل بالتميز المثبت، صُممت خدماتنا لزيادة فعالية أجهزتكم وإطالة عمرها الافتراضي وتقليل وقت تعطلها إلى الحد الأدنى.
أطلق العنان للإمكانات الكاملة لمعداتكم من خلال حلولنا المصممة خصيصًا لكم، المدعومة بسنوات من الخبرة والابتكار في هذا المجال.
البرمجيات
- عرض جميع البيانات ونتائج القياس ذات الصلة كرسوم بيانية وجداول - قابلة للتكوين بحرية في شكل جداول أو رسوم بيانية أو نصوص أو رسوم بيانية
- التحكم في الاختبار بتوجيه من المشغل
- جدول بياني للتحكم في الاختبار
- حوارات مع إشعارات المشغل الخاصة بالنظام
- حوار لإدخال جميع البيانات/المعلومات ذات الصلة وفقًا للمعيار
- حوار للتنفيذ الآلي لضبط تحليل الغازات
- تسجيل بيانات ما قبل الاختبار (300 ثانية)
- تكوين نقطة القياس
- تعيين الاسم ونطاق القياس وعامل الضبط لكل قناة
- تعيين وتقييم القيم الحدية لكل قناة وتقييمها
- عرض جميع البيانات المحسوبة وفقًا للمعيار
