ISO 5660-1およびASTM E1354に準拠した火災試験および火災安全工学用
コーン熱量計は、ISO規格5660-1に記載されている「火災に対する反応」試験を実施するために使用されます。この試験では、100mm×100mm、最大高さ50mmの試験片を装置のロードセルに入れます。その後、材料はコーンヒーターによって制御されたレベルの放射照度にさらされ、火花によって点火され、その結果燃焼します。TCC 918 は燃焼ガスを分析し、一定の熱流束に曝された試験片から発生する煙を測定します。この原理は「酸素消費原理」として知られ、熱量測定法のひとつです。 一酸化炭素と二酸化炭素の濃度を分析することで、精度を向上させることができます。
TCC 918 は、ISO 5660-1、ASTM E1354、ASTM E1474、ASTM E1740、ASTM F1550などの確立された規格に準拠しています。
火災の行動を理解する4回シリーズのウェビナー
方法
ガスの分析と煙密度の測定
発生した燃焼ガスはヒーティングコーンを通過し、遠心ファンとフードを備えた排気ダクトシステムによって回収される。発生した煙の量は、レーザー測光ビームが測定します。TCC 918 は、堅牢なシーメンスULTRAMAT/ OXYMAT 6Eを装備しており、ガス流路に耐腐食性材料を使用しています。これは、2つの赤外線成分、COとCO2、および規格に準拠したO2の検出に役立ちます。
熱放出率（HRR）の決定
HRRは火災の原動力である。したがって、HRRが高ければ高いほど、可燃性が高くなり、火災の危険性が高まります。TCC 918 は、ガス流量と酸素濃度を測定し、単位時間および表面積あたりの熱放出量を計算する。これは、排ガス中の酸素濃度（燃焼中に消費される酸素の割合）から計算される。熱放出率（HRR）はJ/sまたはWで表される。時間の関数としてのHRRの発展は、一般的に火災特性の分析に使用される。
TCC 918 コーン型熱量計を際立たせる特徴
- 長寿命化を目的として設計された排気システムおよび燃焼室
- 点火挙動を調査するための、パルス幅および合計時間を可変できる堅牢で高速な点火装置
- 機械部品を必要とせず、有毒な乾燥剤を使用せずにガスを冷却・乾燥させる高効率なペルチェ素子
- 煙発生量の測定用、安定かつ堅牢なレーザーシステム
- メタン用マスフローコントローラー
- パラメータ設定および可視化用のタッチパネル2台を備えた統合コンピュータシステム。追加のPCは不要。
- ソフトウェアライセンスの月額料金不要、アップデートも無料
- O2、CO、CO2成分 を測定するためのガス分析装置 SIEMENS ULTRAMAT/OXYMAT 6E
- Sartorius製高精度天秤
- FT-IR接続用アダプター
FT-IRガス分析との組み合わせ
火災試験中に放出される有毒ガスをより深く理解するため、TCC 918 コーン熱量計には、加熱キャピラリー（200°C）およびガスセル（180°C）を介して接続されたFT-IR分光計を装備することができます。この構成により、排ガスを確実に移送し、精密な分析を行うことが可能になります。 ガスセル内の光路長が5mあるため、高感度な測定が可能であり、ppm単位での定量分析が行えます。
FT-IR統合に関するよくある質問
動画

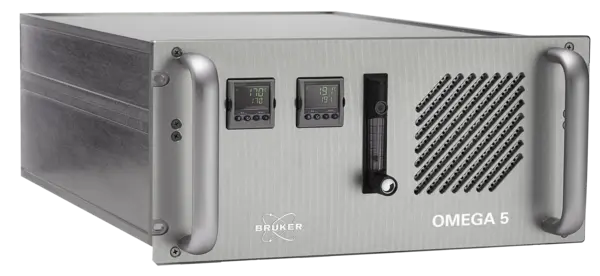

TCC 918 コーン熱量計 ＋ Bruker OMEGA 5
仕様
| 測定方法 | 火災反応試験 - ISO 5660-1 および ASTM E 1354 に準拠した発熱量（熱量計法）および発煙量（動的測定法） |
|---|---|
| 加熱装置 |
|
| ロードセル |
|
| バーナー |
|
| 試料ホルダー |
|
| FT-IR ガス分析 | Bruker OMEGA 5 ガス分析装置に接続可能 |
Proven Excellence
NETZSCH Analyzing & Testingでは、お客様の熱分析機器の最適な性能と寿命を確保するための包括的なサービスを世界各地で提供しています。proven excellence の実績を持つ当社のサービスは、お客様の装置の有効性を最大限に引き出し、寿命を延ばし、ダウンタイムを最小限に抑えるように設計されています。
長年にわたる業界の専門知識と技術革新に裏打ちされた当社のオーダーメイドソリューションで、お客様の装置の潜在能力を最大限に引き出してください。
ソフトウェア
- すべての関連データと測定結果をグラフと表で表示 - 表、ダイアグラム、テキスト、グラフの形式で自由に設定可能
- オペレーターによる試験制御
- 試験制御のためのグラフィカルなスケジュール
- システム固有のオペレータ通知ダイアログ
- 規格に準拠したすべての関連データ/情報を入力するためのダイアログ
- ガス分析調整の自動実行ダイアログ
- 試験前データの記録（300秒）
- 測定ポイントの設定
- 各チャンネルへの名称、測定範囲、調整係数の割り当て
- 各チャンネルの限界値の割り当てと評価
- 規格に従って計算された全データの表示
