Výukový kurz 2: Jak zvolit správné teplotní limity pro můj vzorek

Výběr správného teplotního rozsahu je jedním z nejdůležitějších kroků při nastavování měření DSC. Pokud jsou meze příliš úzké, může dojít k přehlédnutí důležitých přechodů. Pokud jsou příliš široké, může dojít k rozkladu vzorku nebo ke kontaminaci DSC cely.

Tento návod vysvětluje, jak definovat počáteční a koncové teploty, které zajistí spolehlivé výsledky, zejména u neznámých recyklátů.

1. Obecná pravidla pro nastavení teplotních limitů

✔ Počáteční teplota

Nejméně 50 °C pod první očekávanou teplotou přechodu (nebo 5× rychlost ohřevu).

Před spuštěním ohřívací rampy zahrňte izotermické udržování po dobu 5 minut.

U polymerů s velmi nízkou teplotou skelného přechodu (např. EVA, LDPE) může být nutné ochlazování hluboko pod 0 °C.

✔ Koncová teplota

Nejméně 30 °C nad poslední očekávanou teplotou přechodu.

Zabraňte rozkladu. Zastavte před viditelnou degradací, jako je kouř, zbytky nebo neobvyklý posun základní linie.

💡 Tip: Pokud není známo složení (typické pro recykláty), použijte TGA ke kontrole tepelné stability. Pokud není TGA k dispozici, začněte s širším rozsahem a upřesněte jej při pozdějších měřeních.

Podle normy ISO 11357-2:2020 by počáteční teplota měla být alespoň 50 °C (nebo 5× rychlost ohřevu) pod prvním přechodem a koncová teplota asi 30 °C (nebo 5× rychlost ohřevu) nad posledním přechodem.

2. Zvláštní hlediska pro recykláty

Neznámé směsi mohou vyžadovat širokou počáteční teplotu (např. -40 °C) a koncovou teplotu nad nejvyšším očekávaným polymerem ve směsi.

Riziko rozkladu se týká zejména PVC, PVDC nebo kontaminovaných vzorků. V takových případech ukončete zkoušku dříve (např. kolem 120 °C), pokud je cílem pozorovat skelný přechod bez degradace.

Dbejte na to, aby koncová teplota nebyla tak vysoká, že dojde ke kontaminaci pece, zejména při práci s neznámými recykláty.

Práce vysoko nad úrovní rozkladu může způsobit kontaminaci senzoru a drift základní linie a může vyžadovat čištění a rekalibraci. Vždy vyvažujte získané informace a ochranu přístroje.

3. Příklady dobrých a špatných teplotních limitů

✔ Dobrý příklad: PET recyklát

Začátek: 0 °C
Konec: 290 °C

Výsledek: jasná Tg (~70 °C), studená KrystalizaceKrystalizace je fyzikální proces tuhnutí při vzniku a růstu krystalů. Při tomto procesu se uvolňuje krystalizační teplo.krystalizace a vrchol tání (~250-260 °C).

❌ Špatný Příklad 1: Příliš nízká koncová teplota

PET zahřátý pouze na 240 °C. Pík tání je odříznut a Quantify nemůže data správně analyzovat.

❌ Špatný příklad 2: Příliš vysoká koncová teplota

PET zahřátý na 350 °C. Začíná Rozkladná reakceRozkladná reakce je tepelně indukovaná reakce chemické sloučeniny za vzniku pevných a/nebo plynných produktů. rozklad, dochází k driftu základní linie a zbytky kontaminují kelímek.

Výukový kurz 4: Zvláštní hlediska pro recykláty

Recykláty jsou zřídkakdy tak čisté a dobře definované jako primární polymery. Mohou obsahovat směsi, anorganická plniva, nečistoty nebo polymery, které ještě nejsou zahrnuty v trénovacích souborech dat Quantify. Tyto faktory mohou komplikovat měření DSC a interpretaci výsledků.

Tento výukový kurz vysvětluje klíčová omezení, rizikové faktory a jak správně interpretovat výsledky Quantify při práci s recykláty.

1. Směsi a nepodporované polymery

Recykláty často obsahují směsi několika polymerů, například směsi PE/PP nebo vícevrstvé materiály.

Quantify je vycvičen na definované sadě primárních polymerů a vybraných směsí. Typy polymerů mimo tuto množinu dat nelze rozpoznat ani kvantifikovat.

Pokud existuje podezření na takové směsi, mělo by se přesto provést měření DSC. Quantify analyzuje všechny podporované složky a označí nezapočítané píky k dalšímu zkoumání pomocí Proteus^® Identify .

Informace pro odborníky: V případě, že se jedná o roztok, který je v roztoku, je třeba provést analýzu, aby bylo možné zjistit, zda se jedná o roztok, který je v roztoku: Nejtěžší případy - HDPE a LLDPE

Quantify dokáže v mnoha systémech odhalit kontaminace až do úrovně přibližně 1 %. Pokud jsou však polymery strukturně velmi podobné, stává se separace extrémně obtížnou.

Příklad: 1 % LLDPE v HDPE

Oba materiály jsou lineární polyetyleny s velmi podobným krystalizačním chováním. Spíše ko- krystalizují do společné krystalické fáze, než aby vytvářely oddělené oblasti tání.

Výsledkem je, že DSC křivka ukazuje jeden vrchol tání namísto dvou. Menší složka nemá žádný výrazný tepelný otisk a nelze ji spolehlivě oddělit.

Závěr: Velmi podobné polymery mohou zůstat v DSC nerozlišitelné, a to i pomocí Quantify. V takových případech se doporučuje použít doplňkové techniky (např. FTIR nebo HPLC).

Odborné informace: Vysoká variabilita - PP-H a PP-C

Ve srovnání s homopolymery polypropylenu (PP-H) vykazují kopolymery polypropylenu (PP-C) širší a složitější tepelné chování. Komonomery narušují krystalinitu, posouvají vrcholy tání a KrystalizaceKrystalizace je fyzikální proces tuhnutí při vzniku a růstu krystalů. Při tomto procesu se uvolňuje krystalizační teplo.krystalizace a často vytvářejí méně zřetelné přechody.

Kromě toho se třídy PP-C značně liší (náhodné, blokové, nárazové, směsi), což vede k velmi variabilním termogramům, které je obtížnější reprezentovat v jediném prediktivním modelu.

Závěr: Quantify může poskytnout smysluplné poznatky o PP-C, ale přesné předpovědi vyžadují větší a reprezentativnější trénovací soubory dat než pro PP-H. Přesnost se bude i nadále zlepšovat, jakmile budou zahrnuty další údaje o PP-C.

2. Vzorky s plnivy

Anorganická plniva, jako je CaCO₃, mastek nebo skleněná vlákna, nevytvářejí otisk DSC. Jejich přítomnost snižuje podíl polymeru ve vzorku a může zkreslit výsledky kvantifikace.

Chcete-li získat smysluplný výstup, stanovte obsah plniva samostatně a před analýzou jej odečtěte od hmotnosti vzorku.

Typické metody:

• TGA (termogravimetrická analýza)
• Zkouška popela v muflové peci

Informace pro odborníky: Omezení modelu

Quantify zatím nezahrnuje do svých předpovědí plniva. Korekce hmotnosti polymeru je proto nezbytná. Plná podpora plniv je součástí plánu produktu.

3. Nečistoty a degradace

Recykláty mohou obsahovat aditiva, stabilizátory nebo degradační produkty. Ty mohou způsobit další píky, širší přechody nebo rušivé základní linie.

Vždy pečlivě vyhodnocujte křivku druhého ohřevu.

Odborné informace: Degradační mechanismy

Degradace může ovlivnit chování při tavení různými způsoby:

• Štěpení řetězce (tepelné nebo oxidační):
  → nižší molekulová hmotnost → nižší teplota tání a entalpie
• Polykondenzace nebo radikálová postkondenzace (např. PET, PA):
  → vyšší molekulová hmotnost → vyšší teplota tání a někdy vyšší entalpie

Studie přepracování v praxi ukazují, že tyto vlivy jsou často menší než přirozená variabilita mezi jednotlivými druhy polymerů. Tréninková data programu Quantify s touto variabilitou počítají, takže mírná degradace obvykle zůstává v rámci tolerance modelu.

💡 Tip: Pokud dojde k silné degradaci, snižte konečnou teplotu (viz výukový program: Jak zvolit správné teplotní limity pro můj vzorek), abyste ochránili kelímek a pec.

4. Praktický pracovní postup pro recykláty

Při práci s recykláty platí standardní pracovní postup Quantify, přičemž je třeba věnovat dodatečnou pozornost následujícím bodům:

• Homogenitě vzorku (pelety vs. vločky)
• Přítomnost plniv
• Kvalita křivky druhého ohřevu
• Nevysvětlitelné píky nebo anomálie

Nepodporované složky nebo podezřelé rysy by měly být dále analyzovány pomocí Proteus^® Identify.

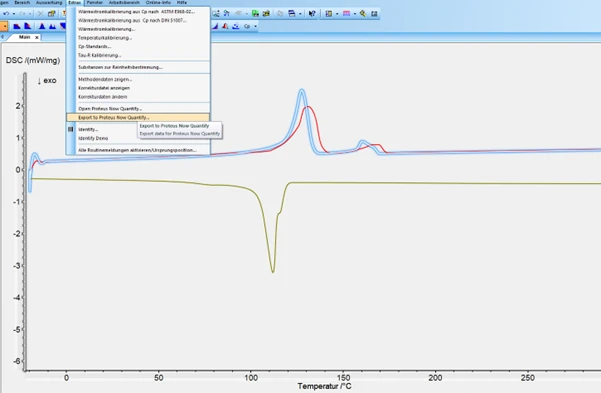

(Provedení měření a kroky nahrávání jsou popsány v tutoriálu: Jak provést měření DSC pro kvantifikační analýzu.)

5. Nepodporované polymery

Pokud křivka DSC obsahuje přechody z polymeru, který není zahrnut v datové sadě Quantify, bude výsledek kvantifikace ohrožen a nepřesný.

Proteus^® Identify lze použít k určení, které nepodporované polymery jsou přítomny. Kvantifikace bude možná až poté, co bude daný typ polymeru zahrnut do budoucí aktualizace nástroje Quantify.

Odborné informace Proteus^® Identify

Proteus^® Identify porovnává tepelné přechody s referenční knihovnou. Jedná se o doporučený nástroj pro:

• identifikaci nepodporovaných polymerů a
• vytváření interních referenčních databází pro odhalování anomálií a odchylek.

⚠️ Risk Check: Při práci s recykláty

• Je vzorek homogenní (pelety) nebo proměnlivý (vločky)?
• Byla identifikována a opravena plnidla?
• Byla použita standardní metoda kvantifikace?
• Je křivka druhého ohřevu čistá a interpretovatelná?
• Jsou patrné degradační účinky?
• Jsou přítomny nepodporované polymery a jsou označeny pro následnou kontrolu na Proteus^® Identify ?
