Diseño completo del QMS 403 Aëolos® Quadro para acople a sistemas TGA, STA, DSC y DIL

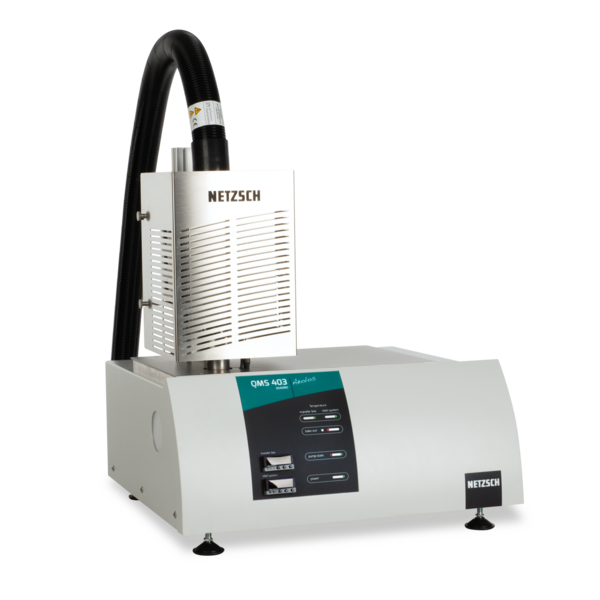

El espectrómetro de masas por cuadrupolo 403 Aëolos® Quadro es un nuevo espectrómetro de masas compacto con un sistema de entrada capilar calefactada para el análisis de rutina de gases y, en particular, productos de descomposición volátiles del análisis térmico. Este sistema está optimizado para acoplarse a calorímetros diferenciales de barrido (DSC), analizadores termogravimétricos (TGA) y dilatómetros (DIL). El software es único: software MS totalmente integrado para medición y análisis.
Acople capilar para condiciones de flujo de gas optimizadas
- Reducción de presión de un solo paso
- Minimización de puntos fríos en toda el camino de transferencia de los gases debido a una temperatura uniforme de 300°C (opcionalmente 350°C)
- Cámara calefactada para un fácil manejo y ajuste preciso de la entrada capilar de vidrio de cuarzo al QMS
- Flexible, que permite mediciones termo-analíticas estándar y también mediciones simultáneas de TGA, MS (GC-MS) y MS-FT-IR
- Muy robusto y de fácil mantenimiento ofreciendo la más alta sensibilidad (pérdida de masa detectable en el rango de μg)
- Posibilidad de realizar mediciones de TGA-MS en atmósferas húmedas
- Sistema de cuadrupolo hiperbólico con pre-filtro para mejorar la transmisión en el rango alto de masas y mejorar la sensibilidad en el rango bajo de masas (por ejemplo, H2, He)
- SEM con dinodos discretos y copa Faraday integrada para un alto rango dinámico y una larga vida útil
- Presentación 3D de MS y datos de análisis térmico
- Operación y evaluación de datos con el software Proteus®
Sofisticado Sistema de Transferencia Calefactado y Reducción de Presión de un Solo Paso para el Transporte de Gas sin pérdidas
La alta temperatura del sistema de transferencia de gas y la ausencia de orificios de reducción de presión prácticamente eliminan la condensación de los productos de descomposición durante los experimentos de análisis térmico. Esto logra una alta sensibilidad de detección y facilita la detección cuantitativa de todos los componentes del gas identificados.
El sistema de entrada con capilar permite la investigación de otras fuentes de gas independientes del sistema termo-analítico.
Diseño de los analizadores térmicos NETZSCH
Ya desde el principio, los dispositivos de análisis térmico NETZSCH se desarrollaron teniendo en cuenta la posibilidad de acople. Durante los últimos 40 años, la transferencia del gas, que comienza en la salida del horno y avanza a través del adaptador y el capilar hasta la entrada del QMS, se ha considerado y optimizado en cada nueva fase de desarrollo. Hoy en día, casi se ha eliminado cualquier pérdida de gas causada por la condensación en los puntos fríos; además, caudales de gas portador muy bajos son suficientes para una transferencia completa. La dilución mínima de los productos de muestra volátiles liberados da como resultado una alta sensibilidad de detección con el TGA/STA/DIL-QMS 403 Aëolos® Quadro.
Application Areas of the QMS 403 Aëolos® Quadro Coupling
Decomposition
- Dehydration
- Stability
- Residual Solvent
- PyrolysisPyrolysis is the thermal decomposition of organic compounds in an inert atmosphere.Pyrolysis
- Combustion
- OxidationOxidation can describe different processes in the context of thermal analysis.Oxidation
- Corrosion
- Adsorption
- Desorption
- Catalysis
Composition Analysis
- Polymer Content
- Proximate Analysis
- Binder Burn-Out
- Dewaxing
- Contenido en cenizasThe ash is a measure of the mineral oxide content on a weight basis. Thermogravimetric analysis (TGA) in an oxidative atmosphere is a well-proven method to determine the inorganic residue, commonly referred to ash, in organic materials such as polymers, rubbers, etc. Therefore, the TGA measurement will identify if a material is filled and calculates the total filler content.Ash Content
Evaporation
- Vapor Pressure
- Sublimation
The future is now!
Bring our devices into your laboratory with the click of a button.
Simply scan the QR code and get a 3D model of the instrument directly on your mobile phone or tablet. With the help of the latest AR Technology (Artificial Reality), the 3D model can easily be placed in your laboratory in its original life size. This function is browser-based and requires no app.
Find out and be amazed!
Request a Quote
Datos Técnicos
Sistema de vacío
Calefacción ajustable del cabezal del adaptador
Cátodos / Filamentos
Rango de masa:
1 u a 300 u (*), opcionalmente 512 u, incluyendo autoajuste
Fuente de iones:
Haz cruzado EI
Detector:
SEM con dinodos discretos y copa Faraday integrada
Capilar:
De cuarzo (máx.300°C), opcionalmente acero inoxidable (máx.350 ° C), con bobina de alimentación, fácilmente intercambiable
Reducción de presión:
Un solo paso, de 10³ mbar a 5x10-6 mbar, sin orificio
Modos de medición QMS:
Escaneo analógico, escaneo de gráfico de barras, MID
