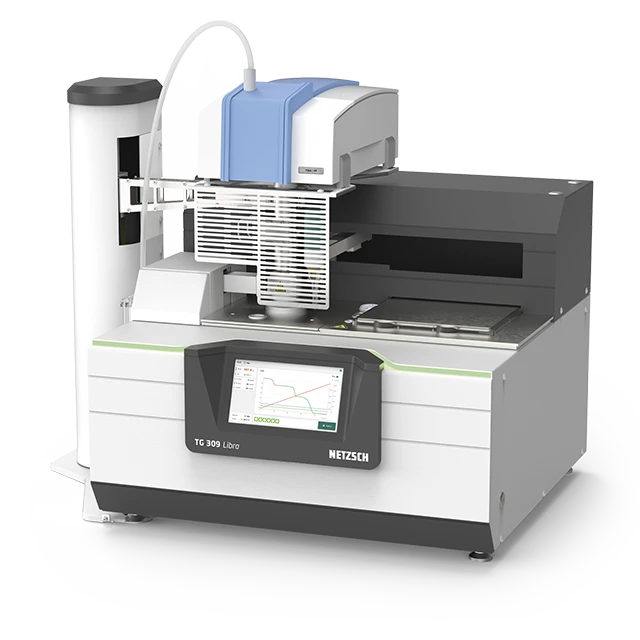

PERSEUS® TG 309 Libra® avec accouplement direct
La solution parfaite de couplage TGA-FT-IR
Points forts
Analyse thermique plus FT-IR - Plus que la somme de ses parties
PERSEUS® est le nom donné à l'alliance unique entre une thermobalance NETZSCH (système TGA ou STA) et un spectromètre FT-IR minuscule mais efficace de Bruker Optics. Son agencement révolutionnaire constitue une référence en matière de césure de pointe. L'interface de couplage PERSEUS® se distingue par sa conception et sa facilité d'utilisation. Aucune ligne de transfert séparée n'est nécessaire. La cellule de gaz chauffée intégrée est directement connectée à la sortie de gaz du four via un tube chauffé. Le faible volume du court trajet de gaz garantit une réponse rapide et est très avantageux dans les cas où des gaz évolués condensables sont présents. En outre, le PERSEUS® est extrêmement compact ( small ).

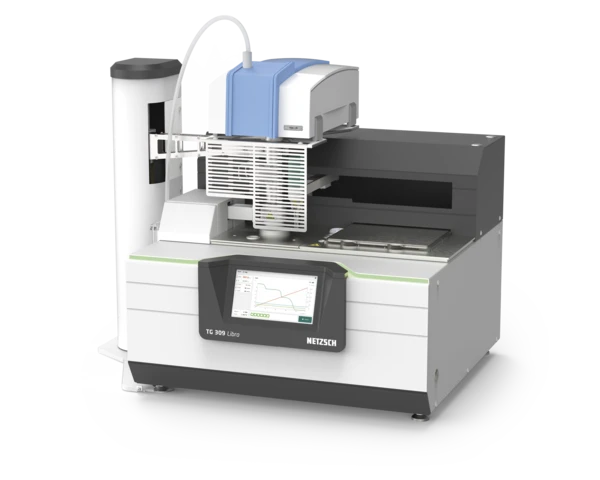

Le PERSEUS® TGA 309 Libra® est robuste et se distingue par ses hautes performances et sa compacité. Cet instrument intègre le small mais puissant FT-IR avec le TGA et a le potentiel de s'intégrer dans n'importe quel laboratoire - que ce soit dans les universités ou l'industrie, l'assurance qualité ou le développement.
Tout système existant NETZSCH TG 309 Libra®Supreme et TG 309 Libra®Select peut être mis à niveau avec le couplage PERSEUS®.
L'interface de couplage PERSEUS® se distingue par sa conception exceptionnelle et son fonctionnement convivial, même avec un passeur d'échantillons automatique.
Elle élimine la nécessité d'une ligne de transfert séparée en intégrant une cellule de gaz chauffée directement connectée à la sortie de gaz du four par l'intermédiaire d'un tube chauffé. Le faible volume du court trajet du gaz assure une réponse rapide, ce qui est particulièrement avantageux lorsqu'il s'agit de gaz évolués condensables. En outre, le site PERSEUS® se distingue par son encombrement exceptionnel ( small ).
La vidéo montre le démontage rapide et direct de l'Alpha II de Bruker pour permettre des mesures ATR avec le même instrument en quelques minutes.
Méthode
Spectromètres infrarouges à transformée de Fourier (FT-IR) couplés à l'analyse thermique
L'analyse thermique offre d'excellents outils pour la caractérisation de divers solides et liquides organiques et inorganiques. Les transitions thermiques, la Stabilité thermiqueUn matériau est thermiquement stable s'il ne se décompose pas sous l'influence de la température. Une façon de déterminer la stabilité thermique d'une substance est d'utiliser un ATG (analyseur thermogravimétrique). stabilité thermique, la Réaction de décompositionUne réaction de décomposition est une réaction thermiquement induite d'un composé chimique formant des produits solides et/ou gazeux. décomposition et les réactions chimiques peuvent être détectées et quantifiées avec précision dans une large gamme de températures.
Dans certains cas, cependant, des informations sur le type de gaz dégagés sont nécessaires pour mieux comprendre la chimie qui sous-tend les processus. Le couplage de l'analyse thermique avec une puissante spectroscopie infrarouge pour l'analyse des gaz comble cette lacune. Il permet de mieux comprendre le comportement du matériau et fournit une empreinte spectrale des gaz dégagés par l'échantillon lorsqu'il est chauffé.
Le logiciel Proteus® pour l'analyse thermique et le logiciel OPUS pour les mesures FT-IR sont parfaitement intégrés pour permettre un couplage efficace entre l'analyse thermique et la FT-IR. Les corrélations de température et de temps de toutes les données expérimentales sont soigneusement préservées tout au long du processus.
Spectroscopie infrarouge
La spectroscopie infrarouge est une technique classique basée sur l'absorption du rayonnement infrarouge par les VibrationsUn processus mécanique d'oscillation est appelé vibration. La vibration est un phénomène mécanique par lequel des oscillations se produisent autour d'un point d'équilibre. Dans de nombreux cas, la vibration est indésirable, car elle gaspille de l'énergie et crée des sons indésirables. Par exemple, les mouvements vibratoires des moteurs, des moteurs électriques ou de tout autre dispositif mécanique en fonctionnement sont généralement indésirables. Ces vibrations peuvent être causées par des déséquilibres dans les pièces rotatives, des frottements inégaux ou l'engrènement des dents d'un engrenage. Une conception soignée permet généralement de minimiser les vibrations indésirables.vibrations des liaisons moléculaires. Cette absorption se produit lorsque les liaisons vibrent de manière spécifique. Toutefois, seules les VibrationsUn processus mécanique d'oscillation est appelé vibration. La vibration est un phénomène mécanique par lequel des oscillations se produisent autour d'un point d'équilibre. Dans de nombreux cas, la vibration est indésirable, car elle gaspille de l'énergie et crée des sons indésirables. Par exemple, les mouvements vibratoires des moteurs, des moteurs électriques ou de tout autre dispositif mécanique en fonctionnement sont généralement indésirables. Ces vibrations peuvent être causées par des déséquilibres dans les pièces rotatives, des frottements inégaux ou l'engrènement des dents d'un engrenage. Une conception soignée permet généralement de minimiser les vibrations indésirables.vibrations qui entraînent une modification du moment dipolaire peuvent interagir avec la lumière infrarouge. C'est pourquoi la plupart des substances produisent un spectre caractéristique, tandis que les molécules homonucléaires - telles que O₂ et N₂ - ou les gaz rares ne présentent pas de bandes d'absorption IR fondamentales, en raison de l'absence de changement du moment dipolaire lors de la VibrationsUn processus mécanique d'oscillation est appelé vibration. La vibration est un phénomène mécanique par lequel des oscillations se produisent autour d'un point d'équilibre. Dans de nombreux cas, la vibration est indésirable, car elle gaspille de l'énergie et crée des sons indésirables. Par exemple, les mouvements vibratoires des moteurs, des moteurs électriques ou de tout autre dispositif mécanique en fonctionnement sont généralement indésirables. Ces vibrations peuvent être causées par des déséquilibres dans les pièces rotatives, des frottements inégaux ou l'engrènement des dents d'un engrenage. Une conception soignée permet généralement de minimiser les vibrations indésirables.vibration.
Principe de fonctionnement d'un spectromètre FT-IR
Un faisceau de lumière infrarouge, représenté dans le diagramme comme provenant de la source de droite, est divisé en deux chemins par un séparateur de faisceau. L'un des chemins est dirigé vers un miroir fixe et réfléchi, tandis que l'autre est réfléchi par un miroir mobile.
Après réflexion, les deux faisceaux sont recombinés et interfèrent l'un avec l'autre. La figure d'interférence qui en résulte dépend de la distance entre les deux miroirs - qui change lorsque le miroir mobile change de position - et des fréquences présentes dans le faisceau.
Ce processus génère un interférogramme, un signal typiquement caractérisé par une rafale centrale et des ailes plates. La rafale centrale se produit lorsque les deux miroirs sont à égale distance du séparateur de faisceau, ce qui permet à toutes les fréquences d'interférer de manière constructive.
Enfin, l'interférogramme est transformé mathématiquement en un spectre à l'aide d'une transformée de Fourier, révélant les caractéristiques d'absorption infrarouge de l'échantillon.
Lorem ipsum dolor sit amet, consetetur sadipscing elitr, sed diam nonumy eirmod tempor invidunt ut labore et dolore magna aliquyam erat, sed diam voluptua. At vero eos et accusam et justo duo dolores et ea rebum. Stet clita kasd gubergren, no sea takimata sanctus est Lorem ipsum dolor sit amet. Lorem ipsum dolor sit amet, consetetur sadipscing elitr, sed diam nonumy eirmod tempor invidunt ut labore et dolore magna aliquyam erat, sed diam voluptua. At vero eos et accusam et justo duo dolores et ea rebum. Stet clita kasd gubergren, no sea takimata sanctus est Lorem ipsum dolor sit amet.
Plus de 30 ans de coopération fructueuse
Depuis plus de 30 ans, NETZSCH et Bruker collaborent pour fournir des solutions intégrées d'analyse thermique et d'analyse des gaz. Ce partenariat de longue date associe l'expertise de NETZSCH en matière d'analyse thermique au leadership de Bruker dans le domaine de la technologie FT-IR, offrant aux clients des systèmes fiables et de haute qualité adaptés à leurs besoins. Ensemble, nous fournissons des solutions innovantes et conviviales à partir d'une source unique, garantissant un fonctionnement sans faille et une assistance exceptionnelle.
Les avantages de notre coopération en un coup d'œil :
- Intégration transparente: Couplage optimisé des analyseurs thermiques NETZSCH avec les spectromètres FT-IR Bruker pour une analyse fiable et efficace des gaz évolués.
- Une expertise éprouvée: Des décennies d'expérience commune garantissent des solutions innovantes de haute qualité adaptées aux besoins des clients.
- Une seule source de commodité: Des systèmes entièrement compatibles avec une assistance complète de la part des deux partenaires.
- Des performances accrues: La coordination précise des instruments permet d'obtenir des résultats exacts et reproductibles.
- Innovation continue: La collaboration favorise le développement de technologies et de fonctions de pointe pour des analyses avancées.
- Compatibilité sans faille avec le logiciel OPUS de Bruker : Sur NETZSCH, nous offrons une compatibilité parfaite avec le logiciel OPUS de Bruker, ce qui permet un flux de travail fluide entre les deux systèmes. Cela garantit une expérience intégrée et efficace, permettant de tirer le meilleur parti des deux instruments.
Spécifications
Chauffage du tube de transfert
Chauffage de la cellule à gaz
contrôlé par logiciel
Détecteur
Analyse des gaz à un prix abordable
L'alliance d'instruments inégalée sert de technique de couplage innovante, même pour un budget restreint. Elle a tout ce qu'il faut pour faire partie intégrante de n'importe quel laboratoire et pourrait bien devenir indispensable pour les besoins futurs.
Pas d'azote liquide nécessaire
Le détecteur DLaTGS (deuterated L-alanine doped triglycine sulfate) fonctionne sans azote liquide. Ce système est donc particulièrement bien adapté aux essais avec un échantillonneur automatique (ASC) ou aux mesures à long terme.
Longueur/volume de la cellule à gaz :
70 mm / 5,8 ml (pas de miroir à l'intérieur, conception conforme au faisceau)
Gamme spectrale des données FT-IR :
350 cm-1 à 8000 cm-1 Fenêtres KBr
Cellule à gaz :
Fenêtres KBr, joint Viton©
Pour consulter les données techniques du TG 309 Libra®, veuillez cliquer ICI.
Un service d'excellence éprouvé
À NETZSCH Analyzing & Testing, nous offrons une gamme complète de services à l'échelle mondiale pour assurer la performance optimale et la longévité de votre équipement thermoanalytique. Avec un historique d'excellence prouvé, nos services sont conçus pour maximiser l'efficacité de vos appareils, prolonger leur durée de vie et minimiser les temps d'arrêt.
Exploitez tout le potentiel de votre équipement grâce à nos solutions sur mesure, soutenues par des années d'expertise et d'innovation dans l'industrie.
Logiciel
Bruker OPUS et NETZSCH Proteus® - Une combinaison inégalée pour une facilité d'utilisation maximale
L'alliance entre le logiciel NETZSCH Proteus® et le logiciel OPUS FT-IR est basée sur un échange de données synchronisé, permettant un fonctionnement coordonné des systèmes couplés. Les mesures sont lancées via le logiciel NETZSCH Proteus® , qui déclenche simultanément l'acquisition des données dans OPUS. Les utilisateurs n'ont qu'à saisir une seule fois la commande de démarrage des mesures et d'acquisition des données ; OPUS et Proteus® fonctionneront alors avec les paramètres prédéfinis. La collecte de données en ligne est entièrement synchronisée, ce qui garantit une corrélation temporelle et thermique précise entre tous les signaux des deux instruments couplés pendant l'évaluation. Les deux logiciels peuvent être utilisés à partir d'un seul ordinateur, ce qui permet aux utilisateurs d'accéder à tout moment à l'ensemble des options d'évaluation des données et d'affichage des résultats dans l'un ou l'autre environnement.
En savoir plus sur le logiciel :
- Intégration complète des logiciels - échange de données en ligne entre les deux logiciels de l'instrument pendant l'expérience en cours
- Contrôle continu des instruments, définition des mesures pour TGA et FT-IR entièrement contrôlée par le logiciel Proteus®
- Activation ou désactivation segmentaire du couplage FT-IR par un simple clic de souris
- Enregistrement automatique des ensembles de données pour les deux mesures (TGA et FT-IR) avec des noms de fichiers identiques (mais des extensions différentes) dans les mêmes répertoires
- Les mesures avec passeur automatique d'échantillons permettent d'obtenir des paramètres de mesure FT-IR individuels pour chaque position
- Présentation conjointe du diagramme de Gram-Schmidt et d'un maximum de 30 traces présélectionnées avec les courbes d'analyse thermique dans le logiciel Proteus® pendant l'expérience
- Évaluation en ligne (SNAP SHOT) des mesures TGA/STA/DSC incluant déjà les données FT-IR pendant la mesure
- Calculs de traces avec évaluation des températures caractéristiques et des surfaces de pics avec les courbes TGA et DSC
- Graphiques d'analyse combinés de l'analyse thermique et des signaux FT-IR
- Recherche multi-composants dans OPUS
- Identification par diverses bibliothèques de phase gazeuse, par exemple bibliothèque TGA-FT-IR de polymères par NETZSCH
