MMC 315 Nexus®
Verschillende modules in één calorimeter
Hoogtepunten
Calorimeter met meerdere modules - Synergie van beproefde methoden
Wetenschappers en ingenieurs erkennen over het algemeen dat er meer product- en procesinformatie verkregen kan worden door meerdere analysemethoden te gebruiken in plaats van één enkele techniek. Er kunnen verschillende signalen worden geregistreerd en gesuperponeerde monstereffecten kunnen vaak veel beter worden verklaard. De techniek moet betrouwbaar, snel en eenvoudig te gebruiken zijn in de dagelijkse praktijk.
De NETZSCH Meervoudige Module Calorimeter (MMC)Een calorimeterapparaat met meerdere standen, bestaande uit een basiseenheid en verwisselbare modules. Eén module is voorbereid voor versnellende snelheidscalorimetrie (ARC®), de ARC®-module. Een tweede wordt gebruikt voor scantests (scanningmodule) en een derde en vierde is gerelateerd aan batterij- en polymeertests en farmaceztische tests voor muntcellen (muntcelmodule). Meervoudige Module CalorimeterMeervoudige Module Calorimeter (MMC)Een calorimeterapparaat met meerdere standen, bestaande uit een basiseenheid en verwisselbare modules. Eén module is voorbereid voor versnellende snelheidscalorimetrie (ARC®), de ARC®-module. Een tweede wordt gebruikt voor scantests (scanningmodule) en een derde en vierde is gerelateerd aan batterij- en polymeertests en farmaceztische tests voor muntcellen (muntcelmodule).MMC 315 Nexus® is een instrument dat gebruikt kan worden met verschillende modules voor het onderzoeken van energetische materialen en batterijen (muntcellen). Het kan gebruikt worden in commerciële R&D, universiteiten en onderzoekscentra en in QC/QA voor verschillende industrieën. De Meervoudige Module Calorimeter (MMC)Een calorimeterapparaat met meerdere standen, bestaande uit een basiseenheid en verwisselbare modules. Eén module is voorbereid voor versnellende snelheidscalorimetrie (ARC®), de ARC®-module. Een tweede wordt gebruikt voor scantests (scanningmodule) en een derde en vierde is gerelateerd aan batterij- en polymeertests en farmaceztische tests voor muntcellen (muntcelmodule).MMC kan het volgende op monsters ter grootte van een gram:
- Meting van chemische reacties
- Meting van faseveranderingen
- Analyse van procesveiligheid
- Karakterisering van knoopcelbatterijen,
- Karakterisering van farmaceutica en polymeren
Dit maakt het mogelijk om organische/anorganische meerfasenmengsels te testen. Voor deze tests kan de Meervoudige Module Calorimeter (MMC)Een calorimeterapparaat met meerdere standen, bestaande uit een basiseenheid en verwisselbare modules. Eén module is voorbereid voor versnellende snelheidscalorimetrie (ARC®), de ARC®-module. Een tweede wordt gebruikt voor scantests (scanningmodule) en een derde en vierde is gerelateerd aan batterij- en polymeertests en farmaceztische tests voor muntcellen (muntcelmodule).MMC 315 Nexus® worden uitgerust met vier verschillende calorimetermodules: Calorimetrie met versnellende snelheid (ARC)De methode beschrijft isotherme en adiabatische testprocedures die worden gebruikt om thermisch exotherme ontledingsreacties te detecteren.ARC® scanning en twee Coin Cell modules.
Voordelen en belangrijkste kenmerken van de Meervoudige Module Calorimeter (MMC)Een calorimeterapparaat met meerdere standen, bestaande uit een basiseenheid en verwisselbare modules. Eén module is voorbereid voor versnellende snelheidscalorimetrie (ARC®), de ARC®-module. Een tweede wordt gebruikt voor scantests (scanningmodule) en een derde en vierde is gerelateerd aan batterij- en polymeertests en farmaceztische tests voor muntcellen (muntcelmodule).MMC 315 Nexus®
- Meerdere testmodi in één instrument voor een breed toepassingsgebied:
- Scanmodus (constant vermogen, constante verwarmingssnelheid)
- Isotherme modus (inclusief IsothermTesten bij een gecontroleerde en constante temperatuur worden isotherm genoemd.isotherm laden/ontladen)
- Adiabatische modus met Heat-Wait-Search (HWS)Heat-Wait-Search is een meetmodus die wordt gebruikt in calorimeters volgens versnellende snelheidscalorimetrie (ARC).Heat-Wait-Search voor procesveiligheidstests
- Breed temperatuurbereik
- Breed drukbereik
- Diverse monsterhouders van verschillende materialen en volumes
- Proteus® software voor volledige evaluatie van thermoanalytische gegevens in één plot

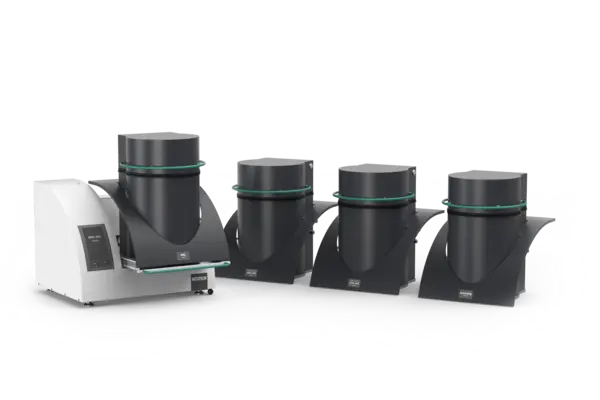

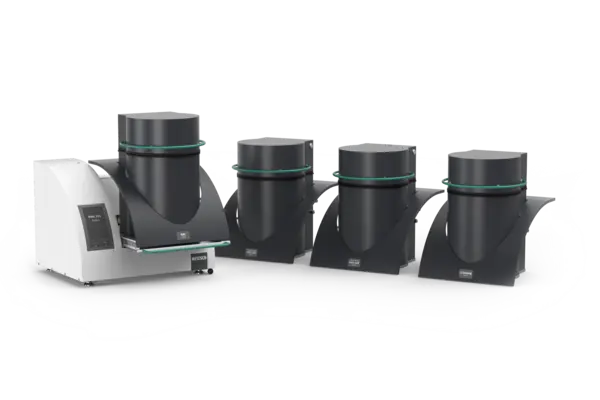

De Meervoudige Module Calorimeter (MMC)Een calorimeterapparaat met meerdere standen, bestaande uit een basiseenheid en verwisselbare modules. Eén module is voorbereid voor versnellende snelheidscalorimetrie (ARC), de ARC-module. Een tweede wordt gebruikt voor scantests (scanningmodule) en een derde en vierde is gerelateerd aan batterij- en polymeertests en farmaceztische tests voor muntcellen (muntcelmodule).MMC 315 Nexus® bestaat uit twee delen: de basiseenheid met elektronica en de verwisselbare caloriemodules voor maximale flexibiliteit.
Methode
Hoe werkt de meervoudige module calorimeter (Meervoudige Module Calorimeter (MMC)Een calorimeterapparaat met meerdere standen, bestaande uit een basiseenheid en verwisselbare modules. Eén module is voorbereid voor versnellende snelheidscalorimetrie (ARC), de ARC-module. Een tweede wordt gebruikt voor scantests (scanningmodule) en een derde en vierde is gerelateerd aan batterij- en polymeertests en farmaceztische tests voor muntcellen (muntcelmodule).MMC)?
De meervoudige module calorimeter (Meervoudige Module Calorimeter (MMC)Een calorimeterapparaat met meerdere standen, bestaande uit een basiseenheid en verwisselbare modules. Eén module is voorbereid voor versnellende snelheidscalorimetrie (ARC), de ARC-module. Een tweede wordt gebruikt voor scantests (scanningmodule) en een derde en vierde is gerelateerd aan batterij- en polymeertests en farmaceztische tests voor muntcellen (muntcelmodule).MMC) is een zeer gevoelige techniek die gebruikt wordt om small warmte-effecten in materialen te meten. Het werkt met verschillende onafhankelijke calorimetermodules die gelijktijdig of afzonderlijk kunnen werken, afhankelijk van de experimentele behoeften. Wanneer een monster in een van de modules wordt geplaatst, wordt het onderworpen aan een gecontroleerd temperatuurprogramma en zeer gevoelige sensoren detecteren de warmtestroom in en uit het monster. Hierdoor kunnen zelfs minieme veranderingen in thermische energie nauwkeurig worden gedetecteerd, wat de Meervoudige Module Calorimeter (MMC)Een calorimeterapparaat met meerdere standen, bestaande uit een basiseenheid en verwisselbare modules. Eén module is voorbereid voor versnellende snelheidscalorimetrie (ARC), de ARC-module. Een tweede wordt gebruikt voor scantests (scanningmodule) en een derde en vierde is gerelateerd aan batterij- en polymeertests en farmaceztische tests voor muntcellen (muntcelmodule).MMC bijzonder nuttig maakt voor het bestuderen van thermische gebeurtenissen op small schaal, zoals FaseovergangenDe term faseovergang (of faseverandering) wordt meestal gebruikt om overgangen tussen de vaste, vloeibare en gasvormige toestand te beschrijven.faseovergangen, chemische reacties of materiaaldegradatie. De modulaire opstelling biedt flexibiliteit, waardoor verschillende materialen of condities parallel onderzocht kunnen worden, waardoor de Meervoudige Module Calorimeter (MMC)Een calorimeterapparaat met meerdere standen, bestaande uit een basiseenheid en verwisselbare modules. Eén module is voorbereid voor versnellende snelheidscalorimetrie (ARC), de ARC-module. Een tweede wordt gebruikt voor scantests (scanningmodule) en een derde en vierde is gerelateerd aan batterij- en polymeertests en farmaceztische tests voor muntcellen (muntcelmodule).MMC ideaal is voor materiaalwetenschappelijke en chemische toepassingen.
Specificaties
Alle modules in één oogopslag
- Calorimetrie met versnellende snelheid (ARC)De methode beschrijft isotherme en adiabatische testprocedures die worden gebruikt om thermisch exotherme ontledingsreacties te detecteren.ARC® Module - Procesveiligheid
De hoeveelheid energie die vrijkomt bij een bepaalde chemische reactie moet bekend zijn om veilige en betrouwbare processen mogelijk te maken. Met de Calorimetrie met versnellende snelheid (ARC)De methode beschrijft isotherme en adiabatische testprocedures die worden gebruikt om thermisch exotherme ontledingsreacties te detecteren.ARC® (Accelerating Rate Calorimetry)-module kan het ergste scenario worden bestudeerd bij verhoogde temperaturen zonder warmteverlies naar de omgeving. Calorimetrie met versnellende snelheid (ARC)De methode beschrijft isotherme en adiabatische testprocedures die worden gebruikt om thermisch exotherme ontledingsreacties te detecteren.ARC® systemen in overeenstemming met ASTM E1981 worden al tientallen jaren op grote schaal gebruikt om het gedrag van echte reactoren op large-schaal te simuleren. Deze instrumenten hebben echter een large voetafdruk. De MMC 315 Nexus® met Calorimetrie met versnellende snelheid (ARC)De methode beschrijft isotherme en adiabatische testprocedures die worden gebruikt om thermisch exotherme ontledingsreacties te detecteren.ARC® module heeft daarentegen een ruimtebesparend tafelmodel.
- Heat-Wait-Search (HWS)Heat-Wait-Search is een meetmodus die wordt gebruikt in calorimeters volgens versnellende snelheidscalorimetrie (ARC).Heat-Wait-Search testen voor Thermische runawayEen thermische runaway is de situatie waarbij een chemische reactor niet meer onder controle is met betrekking tot de temperatuur- en/of drukproductie veroorzaakt door de chemische reactie zelf. Simulatie van een thermische runaway wordt meestal uitgevoerd met een calorimeter volgens versnelde snelheidscalorimetrie (ARC®).thermische runaway reacties
- Rampmodus voor snelle screening van onbekende monsters
- Drukmetingen
- Scanningmodule - Screening van hoge reactie-enthalieën
De Module scannenEen calorimetermodule die deel uitmaakt van de Multipe Module Calorimeter (MMC) waarmee een scantest van een monster kan worden uitgevoerd. Deze procedure kan dienen als screeningtest om een potentieel thermisch gevaar te detecteren binnen een redelijk korte meettijd.scanmodule is de keuze voor meer geavanceerde toepassingen. Hij kan worden gebruikt om exo- en endotherme reacties met hoge energieën te analyseren. De module kan gebruikt worden voor zowel vaste stoffen als vloeistoffen.
- Scanningmodus zoals bij DSC via constante verwarmingssnelheid of constant vermogen
- Isotherme modus zoals bij DSC
- Drukmeting
- Injectie van vloeibare monsters tijdens de meting
- Twee Coin Cell modules - voor batterij-, polymeer- en biowetenschappelijk onderzoek
De Coin Cell modules voor hoge temperatuur en hoge gevoeligheid zijn speciaal bedoeld voor onderzoeken met een standaard MuntcelmoduleEen calorimetermodule die deel uitmaakt van de Multiple Module Calorimeter (MMC) waarmee complete munten van variabele grootte kunnen worden gescand en isothermisch getest. Het DSC-achtige dubbele ontwerp geeft een differentieel signaal van de warmtesignatuur tijdens een opwarmfase of het opladen en ontladen van batterijen. muntcel als monsterhouder. Bij het testen van batterijen worden de gegevens van de MMC-test samengevoegd met de gegevens van de cycler/analyzer, zodat de batterij- en thermische gegevens op dezelfde as kunnen worden uitgezet. Bij het vullen met farmaceutica of polymeren kan de muntcelcontainer ook dienen als een DSC-achtige smeltkroes met een groot volume.
| Belangrijkste technische gegevens voor de Calorimetrie met versnellende snelheid (ARC)De methode beschrijft isotherme en adiabatische testprocedures die worden gebruikt om thermisch exotherme ontledingsreacties te detecteren.ARC® module | |
| Temperatuurbereik | RT tot 500°C |
| Afleesbaarheid temperatuur | 0.01 K |
| Verwarmingssnelheid | 0 tot 5 K/min 0 tot 2 K/min met VariPhi |
| Verwarmingsmodi | Isothermisch, constante verwarmingssnelheid, constant vermogen |
| Druklimiet | 150 bar |
| Druk afleesbaarheid | 0.01 bar |
| Volume monsterpot | 0.1 tot 8,5 ml |
| Container | Roestvrij staal, Inconel, Hastelloy, glazen inlaat |
| Volgsnelheid | Tot 50 K/min |
| Belangrijkste technische gegevens voor de Module scannenEen calorimetermodule die deel uitmaakt van de Multipe Module Calorimeter (MMC) waarmee een scantest van een monster kan worden uitgevoerd. Deze procedure kan dienen als screeningtest om een potentieel thermisch gevaar te detecteren binnen een redelijk korte meettijd.scanmodule | |
| Temperatuurbereik | RT tot 500°C |
| Temperatuur afleesbaarheid | 0.01 K |
| Verwarmingssnelheid | 0 tot 5 K/min |
| Verwarmingsmodi | Isothermisch, constante verwarmingssnelheid, constant vermogen |
| Druklimiet | 150 bar |
| Druk afleesbaarheid | 0.01 bar |
| Volume monsterpot | 2.6 ml |
| Container | Roestvrij staal, Inconel, Hastelloy, glazen inlaat |
| Volgsnelheid | Tot 50 K/min |
De knoopcelmodules (hoge temperatuur en hoge gevoeligheid)
IsothermTesten bij een gecontroleerde en constante temperatuur worden isotherm genoemd.Isotherm en constante verwarmingssnelheid
| technische gegevens | Hoge Temperatuur Sensor | Sensor met hoge gevoeligheid |
| Temperatuurbereik | RT tot 300°C | RT tot 200°C |
| Temperatuur afleesbaarheid | 0.01 K | 0.01 K |
| Detectiegrens | 0.1 mW | 0.05 mW |
| Bereik | ± 4500 mW | ± 350 mW |
| Verwarmingssnelheid | 0 tot 2 K/min | 0 tot 2 K/min |
| Verwarmingsmodi | IsothermTesten bij een gecontroleerde en constante temperatuur worden isotherm genoemd.Isotherm, constante verwarmingssnelheid | |
| Monstergrootte |
| |
ARC® Module - Belangrijkste functies
Procesveiligheid - Heat-Wait-Search (HWS)Heat-Wait-Search is een meetmodus die wordt gebruikt in calorimeters volgens versnellende snelheidscalorimetrie (ARC).Heat-Wait-Search en druktesten
Een gedefinieerd volume van een monster (schaal van ml) wordt in een buisvormige container geplaatst. De container wordt omringd door een geavanceerd verwarmingssysteem. Afhankelijk van de bedrijfsmodus wordt de omgeving van het buisvormige vat op dezelfde temperatuur gebracht als het monster. Als er geen temperatuurverschil is tussen de omringende verwarmingselementen en het monster, dan blijft alle warmte die door het monster gegenereerd wordt in het monster.
- Veiligheid van chemische processen
- Thermische runawayEen thermische runaway is de situatie waarbij een chemische reactor niet meer onder controle is met betrekking tot de temperatuur- en/of drukproductie veroorzaakt door de chemische reactie zelf. Simulatie van een thermische runaway wordt meestal uitgevoerd met een calorimeter volgens versnelde snelheidscalorimetrie (ARC®).Thermische runaway (Heat-Wait-Search (HWS)Heat-Wait-Search is een meetmodus die wordt gebruikt in calorimeters volgens versnellende snelheidscalorimetrie (ARC).Heat-Wait-Search)
- Onderzoek naar opslag en transport
- Testen van energetische materialen
- Effect van autokatalyse en inhibitoren onder overdreven omstandigheden
Scanningmodule - Belangrijkste functies
screening van hoge reactie-enthalieën
Hier wordt een extra verwarming aan de buitenkant van de monsterhouder geplaatst. Dit maakt een gedefinieerde stroomtoevoer en een nauwkeurigere temperatuurregeling van het monster mogelijk. De externe verwarmer is handig voor het uitvoeren van isotherme en constante temperatuur hellingtesten, vooral bij experimenten met hogere reactie-energieën.
- Screening van hoge reactie-enthalpie
- Monsteronderzoek
- Isotherme testen
- Snelheidstests bij constante temperatuur
- Testen met constant vermogen
Muntcelmodules - Belangrijkste Kenmerken
Karakterisering van batterijen, polymeren of geneesmiddelen
- Geen speciale voorbereiding van het monster van de knoopcelbatterij vereist
- Analyse van het gedrag van een complete knoopcel in plaats van afzonderlijke componenten
- Samenvoeging van gegevens over warmteontwikkeling met gegevens over de batterij (stroom, spanning, vermogen)
- Opladen en ontkoppelen van de knoopcel
- Eenvoudige interface met een cycler
- Kan worden gebruikt als Differentiële Scanning Calorimeter
- Betere weergave dankzij groter monstervolume
- Verbeterde gevoeligheid om subtiele thermische overgangen te detecteren
