MMC 315 Nexus®
Verschiedene Messmodule in einem Kalorimeter
Highlights
Mehrmoduliges Kalorimeter - Synergie bewährter Methoden
Wissenschaftler und Ingenieure wissen, dass mehr Produkt- und Prozessinformationen durch mehrere Analysemethoden gewonnen werden können, anstatt mit einer einzigen Technik. Es können unterschiedliche Signale aufgenommen werden, und überlagerte Proben-Effekte lassen sich oft viel besser erklären. Die Technik muss zuverlässig, schnell und im täglichen Betrieb einfach anzuwenden sein.
Das NETZSCH Mehrmodul-Kalorimeter Multi-Modul Kalorimetrie (MMC)Das Multi-Modul-Kalorimeter (MMC) besteht aus einer Basiseinheit und austauschbaren Modulen. Ein Modul ist für Accelerating Rate Calorimetry (ARC) vorbereitet, ein zweites wird für Scanning-Tests (Scanning Modul) herangezogen und ein drittes ist auf die Batterieprüfung von Knopfzellen (Knopfzellen-Modul) ausgelegt.MMC 315 Nexus® ist ein mit unterschiedlichen Modulen betriebenes Instrument zur Untersuchung von energetischen Materialien und Batterien (Knopfzellen). Es kann in der kommerziellen Forschung und Entwicklung, an Universitäten und Forschungszentren sowie in QC/QA für verschiedene Branchen eingesetzt werden. Das MMC ist in der Lage, bei Proben im Grammbereich Folgendes zu leisten:
- Messung chemischer Reaktionen
- Messung von Phasenänderungen
- Analyse der Prozesssicherheit
- Charakterisierung von Knopfzellenbatterien
- Charakterisierung von Polymeren und Pharmazeutika
Dies ermöglicht die Prüfung von organischen/anorganischen Mehrphasengemischen. Für diese Tests kann das MMC 315 Nexus® mit vier verschiedenen Kalorimetermodulen ausgestattet werden: Accelerating Rate Calorimetry (ARC)Die Methode, die isotherme und adiabatische Testverfahren beschreibt, wird zur Detektion thermisch induzierter Zersetzungsreaktionen eingesetzt. Das Standardverfahren ist Heat-Wait-Search (HWS.ARC®, Scanning und zwei Coin Cell Modulen.
Vorteile und Hauptmerkmale des MMC 315 Nexus®
- Verschiedene Testmodi in einem Gerät für jede Applikation
- Scan-Modus (konstante Leistung, konstante Heizrate)
- Isothermer Modus (einschließlich isothermes Laden/Entladen)
- Adiabatischer Modus mit Heat-Wait-Search (HWS)HWS ist die Bezeichnung für eine Sequenz, die die Probe auf eine bestimmte Temperatur aufheizt (Heat), eine thermische Stabilisierung des Systems ermöglicht (Wait) und schließlich erkennt (Search), ob ein Anstieg der Probentemperatur festgestellt wird, der durch eine exotherme Zersetzungsreaktion der Probe verursacht wird.Heat-Wait-Search für Prozesssicherheitsprüfungen
- Großer Temperaturbereich
- Großer Druckbereich
- Verschiedene Probenbehälter mit unterschiedlichen Materialien und Volumina
- Proteus®-Software zur vollständigen Auswertung thermoanalytischer Daten in einem Diagramm

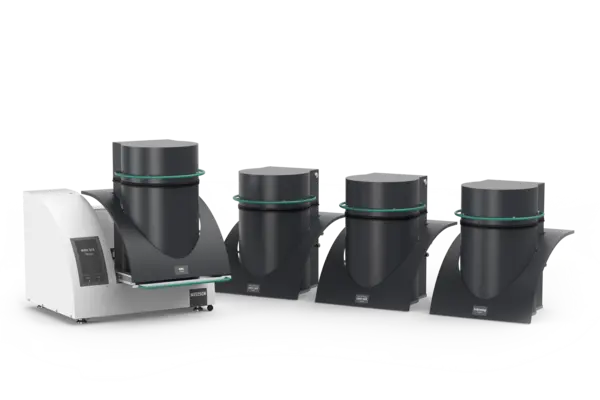

Das MMC 315 Nexus® besteht aus zwei Teilen: der Basiseinheit mit Elektronik und den austauschbaren Kalorimeter-Modulen für maximale Flexibilität.
Methode
Wie funktioniert das Multiple Module Calorimeter (MMC)?
Das Multiple Module Calorimeter (MMC) ist eine hochempfindliche Technik zur Messung kleiner Wärmeeffekte in Materialien. Es arbeitet mit mehreren unabhängigen Kalorimetermodulen, die je nach den experimentellen Anforderungen gleichzeitig oder getrennt arbeiten können. Wenn eine Probe in eines der Module gelegt wird, wird sie einem kontrollierten Temperaturprogramm unterzogen, und hochempfindliche Sensoren erfassen den Wärmefluss in und aus der Probe. Auf diese Weise lassen sich selbst kleinste Veränderungen der thermischen Energie präzise nachweisen, was das MMC besonders nützlich für die Untersuchung kleiner thermischer Ereignisse wie Phasenübergänge, chemische Reaktionen oder Materialabbau macht. Der modulare Aufbau bietet Flexibilität und ermöglicht die parallele Untersuchung verschiedener Materialien oder Bedingungen, was ihn ideal für materialwissenschaftliche und chemische Anwendungen macht.
Spezifikationen
Alle Module auf einen Blick
- ARC® Module – Process Safety
Die Energiemenge, die bei einer bestimmten chemischen Reaktion freigesetzt wird, muss bekannt sein, um sichere und zuverlässige Prozesse zu ermöglichen. Mit dem ARC®-Modul (Accelerating Rate Calorimetry) kann das Worst-Case-Szenario bei erhöhten Temperaturen ohne Wärmeverlust an die Umgebung untersucht werden. ARC®-Systeme gemäß ASTM E1981 werden bereits seit Jahrzehnten eingesetzt, um das Verhalten von Großreaktoren zu simulieren. Diese Geräte haben jedoch eine große Stellfläche. Im Gegensatz dazu ist das MMC 315 Nexus® mit ARC®-Modul ein platzsparendes Tischgerät.
- Scanning-Modul - Screening von hohen Reaktionsenthalpien
Das Scanning-Modul ist die erste Wahl für anspruchsvollere Anwendungen. Es eignet sich für die Analyse von exo- und endothermen Reaktionen mit hohen Energien. Es kann sowohl für Feststoffe als auch für Flüssigkeiten eingesetzt werden.
- Zwei Coin Cell Module – Für Batterie-, Polymer- und Life-Science-Tests
Die Coin Cell Module sind speziell für Untersuchungen mit einer Standard-Knopfzelle als Probenbehälter vorgesehen. Zur Prüfung von Batterien werden die aus dem MMC-Test generierten Daten mit den vom Zyklierer/Analysator generierten Daten zusammengeführt, sodass Batterie- und Thermodaten auf derselben Achse dargestellt werden können. Bei der Befüllung mit Arzneimitteln oder Polymeren kann der Knopfzellenbehälter auch als großvolumiger, DSC-ähnlicher Tiegel dienen.
Das ARC® Modul
| Technische Daten für das ARC® Module | |
| Temperaturbereich | RT bis 500°C |
| Temperaturablesbarkeit | 0,01 K |
| Heizrate | 0 to 5 K/min 0 bis 2 K/min mit VariPhi |
| Heat Wait Search, Iso-Alterung, Rampe | |
| Drucklimit | 150 bar |
| Druckablesbarkeit | 0,01 bar |
| Volumen der Behälter | 0,1 bis 8,5 ml |
| Behälter | Edelstahl, Inconel, Glas, Hastelloy |
| Trackingrate | Bis 50 K/min |
| Technische Daten für das Scanning Module | |
| Temperaturbereich | RT to 500°C |
| Temperaturablesbarkeit | 0,01 K |
| Heizrate | 0 to 5 K/min |
| IsothermUntersuchungen bei geregelter und konstanter Temperatur werden als isotherm bezeichnet.Isotherm, konstante Heizrate, konstante Leistung | |
| Drucklimit | 150 bar |
| Druckablesbarkeit | 0,01 bar |
| Volumen der Behälter | 2.6 ml |
| Behälter | Edelstahl, Inconel, Hastelloy, Glas |
| Trackingrate | Bis zu 50 K/min |
Die Coin Cell Module (High Temperature und High Sensitivity)
| Technical Data | Coin Cell Modul mit High-Temperature Sensor | Coin Cell Modul mit High-Sensitivity Sensor |
| Temperaturbereich | RT to 300°C | RT bis 200°C |
| Temperaturablesbarkeit | 0,01 K | 0,01 K |
| Detektionsgrenze | 0,1 mW | 0.05 mW |
| Bereich | ± 4500 mW | ± 350 mW |
| Heizrate | 0 to 5 K/min | 0 to 5 K/min |
| Isotherm, konstante Heizrate | ||
| Probengröße |
| |
The ARC® Module
| Key Technical Data for the ARC® Module | |
| Temperature range | RT to 500°C |
| Temperature readability | 0.01 K |
| Heating rate | 0 to 5 K/min 0 to 2 K/min with VariPhi |
| Heating Modes | Isothermal, constant heating rate, constant power |
| Pressure limit | 150 bar |
| Pressure readability | 0.01 bar |
| Sample container volume | 0.1 to 8.5 ml |
| Container | Stainless steel, Inconel, Hastelloy, glass inlet |
| Tracking rate | Up to 50 K/min |
The Scanning Module
| Key Technical Data for the Scanning Module | |
| Temperature range | RT to 500°C |
| Temperature readability | 0.01 K |
| Heating rate | 0 to 5 K/min |
| Heating Modes | Isothermal, constant heating rate, constant power |
| Pressure limit | 150 bar |
| Pressure readability | 0.01 bar |
| Sample container volume | 2.6 ml |
| Container | Stainless steel, Inconel, Hastelloy, glass inlet |
| Tracking rate | Up to 50 K/min |
The Coin Cell Modules (High Temperature and High Sensitivity)
Isothermal and constant heating rate
| Technical Data | Coin Cell Module with High-Temperature Sensor | Coin Cell Module with High-Sensitivity Sensor |
| Temperature range | RT to 300°C | RT to 200°C |
| Temperature readability | 0.01 K | 0.01 K |
| Detection limit | 0.1 mW | 0.05 mW |
| Range | ± 4500 mW | ± 350 mW |
| Heating rate | 0 to 2 K/min | 0 to 2 K/min |
| Heating Modes | Isotherm, constant heating rate | |
| Sample sizes |
| |
ARC® Modul – Hauptmerkmale
- Scanning-Modus über konstante Heizrate oder konstante Leistung
- Isothermer Modus
- Bestimmung der endothermen und exothermen Enthalpien
- Druckmessung
- Für Flüssigkeiten und Feststoffe
- Inhomogene Proben
- Höhere Probenmassen
- Kürzere Testzeiten als bei Heat-Wait-Search-Tests
Scanning Module – Hauptmerkmale
- Screening von hohen Reaktionsenthalpien
- Proben-Screening
- Isotherme Tests
- Tests mit konstanter Temperaturrate
- Tests mit konstanter Leistung
Vorteile der Coin Cell Module
- Für das Testen von Knopfzellenbatterien ist keine spezielle Probenvorbereitung nötig
- Analyse des Verhaltens einer kompletten Knopfzelle anstelle von Einzelkomponenten
- Zusammenführung von Daten zur Wärmeentwicklung mit Batteriedaten (Strom, SpannungSpannung ist definiert als Kraftniveau, das auf eine Probe mit definiertem Querschnitt aufgebracht wird (Spannung = Kraft/Fläche). Proben mit runden oder rechteckigen Querschnitten können komprimiert oder gestreckt werden. Elastische Materialien, wie Elastomere, können bis um das 5- oder 10-fache ihrer ursprünglichen Länge gedehnt werden.Spannung, Leistung)
- Aufladen und Entladen der Knopfzelle
- Einfache Schnittstelle zu einer Cycler-Einheit
- Kann als Differential-Scanning-Kalorimeter verwendet werden
- Bessere Repräsentativität dank größerem Probenvolumen
- Verbesserte Empfindlichkeit zur Erkennung subtiler thermischer Übergänge
Proven Excellence im Service
NETZSCH Analysieren & Prüfen bietet Ihnen weltweit ein umfassendes Angebot an Services, um die optimale Leistung und Langlebigkeit Ihrer thermoanalytischen Geräte zu gewährleisten. Wir helfen Ihnen dabei, die Effektivität Ihrer Geräte zu maximieren, ihre Lebensdauer zu verlängern und Ausfallzeiten zu minimieren.
Schöpfen Sie das volle Potenzial Ihrer Geräte mit unseren maßgeschneiderten Lösungen aus, die auf jahrelanger Branchenerfahrung und Innovation beruhen.
Software
NETZSCH Proteus® Mess-Software: Etablierter Technologieführer
- Automatische Speicherung der Daten auf der Festplatte während der Messung
- Die intelligente Firmware zeichnet Status und Zustand der Hauptsensoren und aktiven Komponenten auf
- Integriertes Sicherheitskonzept mit Kontrolle durch Hardware und Firmware
- Nahtlose Integration der Dateien in Proteus®, NETZSCH Advanced Software Tools oder Software-Produkte Dritter
