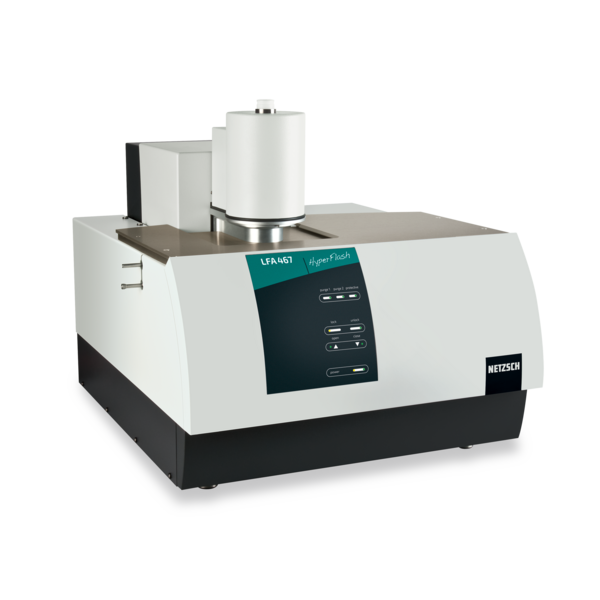

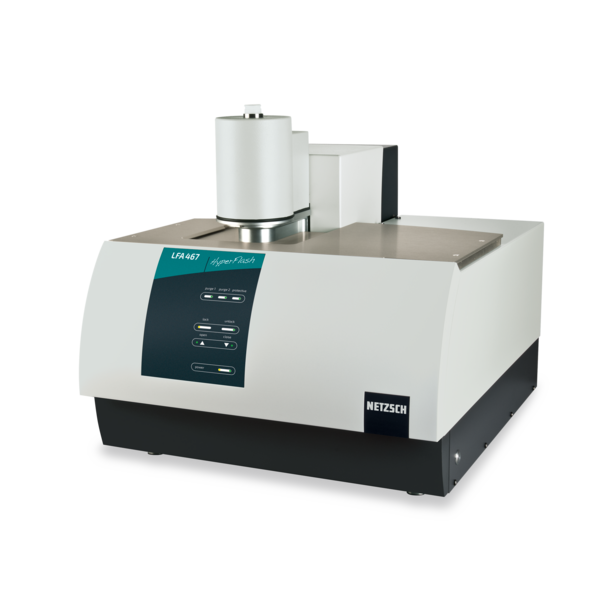

LFA 467 HyperFlash

Nouvelles dimensions dans la mesure de la diffusivité et de la conductivité thermique – rapide, simple, économique

La plus large gamme de température disponible, de -100°C à 500°C
Avec une seule configuration d’instrument – sans devoir changer le détecteur ou le four – le LFA 467 HyperFlash^®^® peut effectuer des mesures de -100°C jusqu’à 500°C. Associé à la plus large gamme d’accessoires disponible sur le marché, cet instrument permet d’atteindre totalement de nouvelles dimensions dans la détermination des propriétés thermophysiques.

Nombre d’échantillons mesurés 4 fois plus important grâce au passeur 16 positions
Un des avantages uniques du LFA 467 HyperFlash^®^® est sa capacité à mesurer simultanément jusqu’à 16 échantillons sur toute la gamme de température. Cela permet un maximum d’échantillons mesurés avec un minimum de temps et d’effort de préparation. Des systèmes de remplissage sont disponibles pour le remplissage automatique des réservoirs du détecteur et du four, permettant une utilisation ininterrompue du LFA.

Fiche technique Brochure Catalogues d’accessoires Mailing Service Registration

ZoomOptics pour des résultats de mesure plus précis sans erreurs de mesures
Le système breveté ZoomOptics (brevet n°: DE 10 2012 106 955 B4 2014.04.03) optimise le champ de vision du détecteur, éliminant ainsi toutes influences causées par des arrêts de l’appareil. Le résultat est une augmentation significative de la précision des résultats de mesure.

Taux d’acquisition des données ultra-rapide pour les échantillons minces (2 MHz)
Les films minces et les matériaux hautement conducteurs exigent un taux d’acquisition très élevé pour l’enregistrement précis de l’augmentation rapide de la température sur la surface supérieure de l’échantillon. Le LFA 467 HyperFlash^®^® offre un taux d’acquisition de 2 MHz – une valeur sans précédent pour les systèmes LFA.

Get a personalized offer now.

Request a Quote

Spécifications Techniques

Gamme de température:

-100°C à 500°C, avec un seul four

Mesure sans contact

de l’augmentation de température avec détecteur IR

Taux d’acquisition des données:

jusqu’à 2 MHz (pour la détection de la température et la cartographie du pulse)

Schematic of the LFA 467 *HyperFlash^®*; the light beam heats the lower sample surface and an IR detector measures the temperature increase on the upper sample surface

Gamme de mesure de diffusivité thermique:
0.01 mm²/s à 2000 mm²/s

Gamme de mesure de conductivité thermique:
< 0.1 W/(m*K) à 4000 W/(m*K)

Dimensions échantillons:
6 mm à 25.4 mm de diamètre
0.01 mm à 6 mm d’épaisseur

Technique brevetée de cartographie du pulse pour la correction de la longueur du pulse et la détermination améliorée du Specific Heat Capacity (cp)Heat capacity is a material-specific physical quantity, determined by the amount of heat supplied to specimen, divided by the resulting temperature increase. The specific heat capacity is related to a unit mass of the specimen.cp

En conformité avec les normes: ASTM E1461, ASTM E2585, DIN EN 821-2, DIN 30905, ISO 22007-4, ISO 18755, ISO 13826; DIN EN 1159-2, etc.

ZoomOptics pour des résultats de mesure plus précis sans erreurs de mesure

Shear Modulus G*G or shear modulus is defined as the ratio of shear stress and shear strain.Généralement, l’aire de la surface supérieure de l’échantillon scannée par le détecteur est préparée pour s’adapter à la taille maximale d’échantillon de 25.4 mm. Les échantillons avec un diamètre plus petit sont le plus souvent recouverts avec un masque pour cacher les zones périphériques dans la mesure du possible. Cependant, comme tout corps émet des radiations infrarouges – c’est-à-dire, également le masque – le signal du détecteur résultant est inévitablement influencé. La limite à partir de laquelle cette influence est visible dépend de la différence entre la diffusivité thermique de l’échantillon et celle du masque. Le résultat – dans le segment final de l’augmentation de température – peut être soit une augmentation continue soit un nivellement prématuré du signal du détecteur. Dans les deux cas, un décalage du temps moitié évalué apparaît, faussant ainsi le calcul de la diffusivité thermique.

ZoomOptics pour l’optimisation du champ de vision du détecteur (brevet n°: DE 10 2012 106 955 B4 2014.04.03) d’être ajusté jusqu’à ce que l’augmentation de température enregistrée soit seulement celle de l’échantillon et qu’aucune influence de l’environnement ou du masque n’ait d’effet. La valeur de focus préréglée – couvrant la plupart des applications – est de 70%; toutefois, cette valeur peut être également ajustée individuellement par l’opérateur selon la géométrie de l’échantillon.

L’avantage du ZoomOptics est clairement illustré par l’exemple suivant de mesure sur un Pyroceram:
