Cromatografia a gas-spettrometria di massa (GC-MS)
NETZSCH Analizzatori termici accoppiati ai sistemi GC-MS
La gascromatografia-spettrometria di massa (GC-MS) combina una separazione cromatografica ad alta efficienza con l’identificazione precisa di composti volatili e semivolatili. In questo approccio, i gas evoluti rilasciati durante l’analisi termica vengono separati in una colonna capillare in base alla loro interazione con la fase stazionaria, trasportati da un gas vettore inerte e quindi identificati tramite il loro rapporto massa/carica (m/z) e il modello di frammentazione caratteristico nello spettrometro di massa.
L’accoppiamento degli analizzatori termici NETZSCH con GC-MS consente un’analisi dettagliata e quasi in tempo reale dei gas emessi (EGA) da miscele complesse, anche a livelli di traccia. Questa potente combinazione è ideale per identificare prodotti di Reazione di decomposizioneUna reazione di decomposizione è una reazione termicamente indotta di un composto chimico che forma prodotti solidi e/o gassosi. decomposizione, componenti di degassamento o solventi residui in materiali quali polimeri, sostanze chimiche e prodotti farmaceutici.
Le nostre soluzioni di accoppiamento gas-cromatografia-spettrometria di massa
Esplorate la gamma delle nostre soluzioni di accoppiamento NETZSCH
Informazioni sul metodo di accoppiamento GC-MS
Accoppiata perfetta per risultati precisi
Che cos’è un accoppiamento?
Che cos’è “ GC-MS ”?
A cosa serve GC-MS?

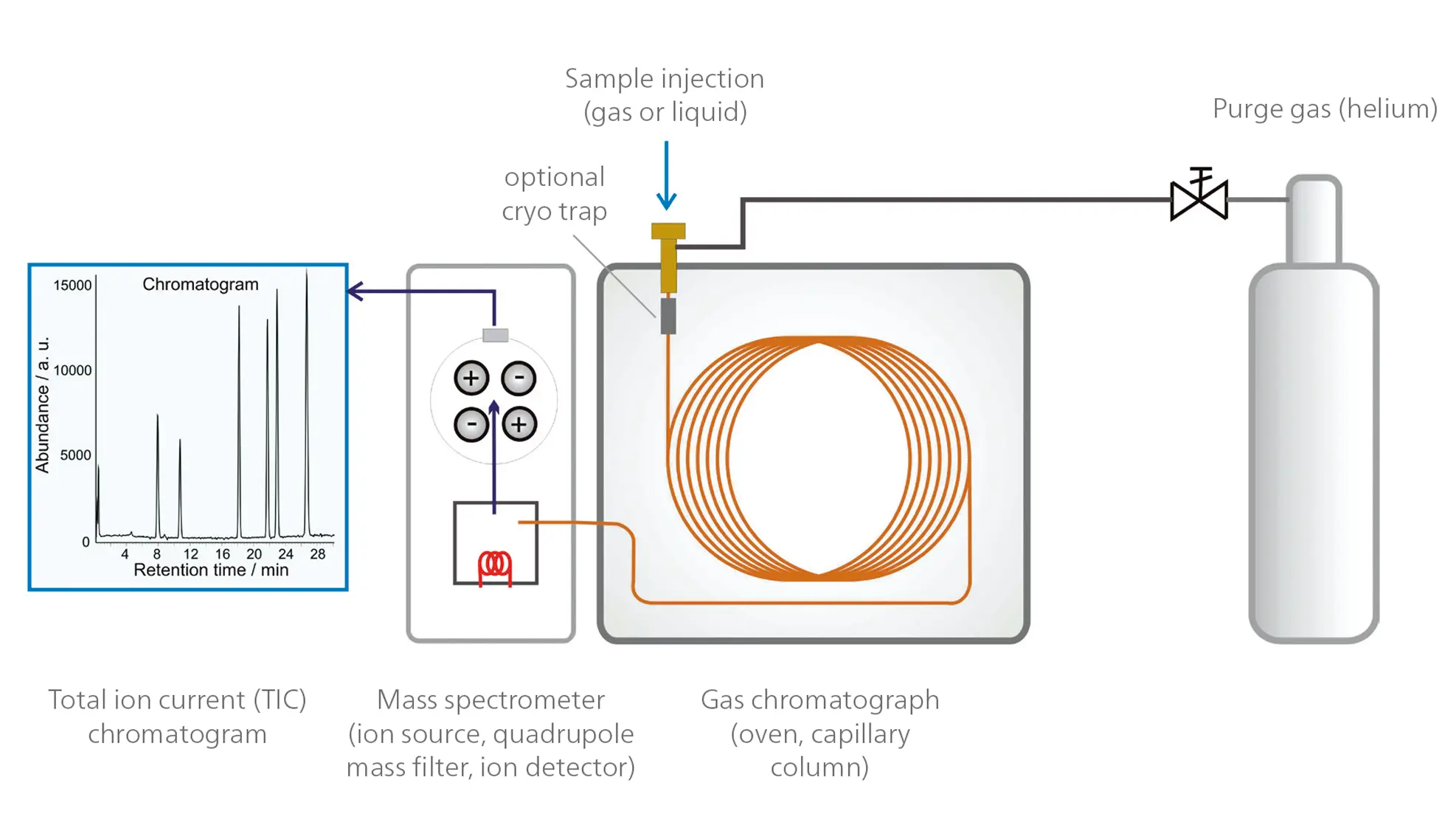

Iniezione intelligente di gas per un accoppiamento efficiente GC-MS
Poiché la separazione dei gas nella colonna GC richiede un certo tempo – a seconda delle caratteristiche del campione, della portata della colonna, della lunghezza della colonna e delle proprietà della fase stazionaria – non è possibile accoppiare il GC a un flusso continuo di gas campione in linea.
Per risolvere questo problema, NETZSCH ha sviluppato un accoppiamento diretto in modalità quasi continua utilizzando un sistema di valvole automatiche riscaldate. Questo sistema consente il campionamento del gas controllato dal software tramite un circuito di campionamento a flusso continuo e permette l’iniezione del gas a intervalli brevi e definiti, il tutto gestito all’interno del software NETZSCH Proteus® .
La miscela gassosa iniettata dal circuito di campionamento (o una sua parte in modalità split) passa attraverso la colonna di separazione del GC in condizioni di flusso controllate (ad esempio, con una portata costante del gas vettore compresa tra 1,5 e 2 ml/min). Dopo una fase finale di riduzione della pressione, i componenti gassosi separati giungono sotto forma di fascio molecolare alla sorgente ionica dello spettrometro di massa a quadrupolo. La colonna GC può essere fatta funzionare a una temperatura elevata costante per la modalità di iniezione quasi continua, oppure con un programma di temperatura che va da basse ad alte temperature in modalità controllata dagli eventi. Lo spettrometro di massa rileva tutti i prodotti volatili e li registra in funzione del tempo. Il rapporto tra la corrente ionica totale (TIC) risultante e il tempo di ritenzione produce un cromatogramma. I picchi nel cromatogramma derivano dall’interazione dei gas del campione con la fase stazionaria e dalla volatilità dei singoli componenti. Questi picchi di ritenzione vengono analizzati dal software MS per Identify are le sostanze che li compongono.
Modalità multi-iniezione e criotrappola
Una trappola criogenica è un dispositivo utilizzato nei sistemi di analisi dei gas per condensare e raccogliere composti volatili a temperature molto basse. Come illustrato nell’immagine a sinistra, durante una misurazione TGA o STA, la camicia esterna della trappola criogenica viene raffreddata con azoto liquido (fase di raffreddamento) per condensare e concentrare i composti volatili che si degassano. Una volta completata la raccolta dei gas, la trappola viene rapidamente riscaldata tramite la cartuccia di riscaldamento integrata (fase di riscaldamento), rilasciando i gas concentrati in un impulso brusco per l’iniezione nella colonna GC.
Scatola della valvola
La scatola valvole dell’ NETZSCH è dotata di un sistema a doppio circuito riscaldato, progettato per garantire un’iniezione di gas precisa e flessibile durante l’analisi dei gas emessi. L’intero funzionamento della valvola – compresi la temporizzazione, gli intervalli di iniezione e la selezione della modalità – è interamente controllato dal software NETZSCH Proteus® .
Questo sistema supporta due modalità di iniezione principali:
- Iniezioni continue: iniezioni ricorrenti a intervalli definiti, con il numero e la tempistica delle iniezioni impostati dall’utente. Questa modalità è ideale per monitorare l’evoluzione dei gas nel tempo.
- Iniezioni controllate da eventi: iniezioni attivate da eventi specifici rilevati dalla TGA o dalla STA durante l’analisi termica (come un picco nel tasso di perdita di massa), che consentono un campionamento mirato dei gas rilasciati durante eventi termici chiave.
Il design riscaldato della scatola valvole impedisce la formazione di condensa e garantisce un trasferimento affidabile di tutti i gas evoluti alla colonna GC per la successiva separazione e analisi.
Massima flessibilità
Oltre alla possibilità di ottenere concentrazioni più elevate delle specie gassose liberate grazie alla trappola criogenica opzionale descritta sopra, il nostro sistema consente anche di bypassare completamente la colonna GC, permettendo l’iniezione diretta della miscela gassosa nello spettrometro di massa. Questo funzionamento autonomo è utile per analisi più rapide, indipendenti da un ciclo TGA o STA.
Diversi tipi di giunti MS
Accoppiamento diretto MS
Accoppiamento MS con linea di trasferimento
Soluzioni flessibili per l'GC-MS, grazie a solide partnership
NETZSCH collabora con un’ampia gamma di partner di fiducia per offrire soluzioni di accoppiamento GC-MS flessibili e ad alte prestazioni. Che preferiate un produttore specifico di GC o MS, i nostri sistemi sono progettati per un’integrazione perfetta, garantendo un’analisi dei gas di evoluzione affidabile e specifica per ogni applicazione, su misura per le esigenze del vostro laboratorio.
I vostri vantaggi
> 60
>50
Cromatografia a gas-spettrometria di massa (GC-MS) accoppiata all'analisi termica NETZSCH – I vostri vantaggi:
- Separazione cromatografica ad alta efficienza e identificazione dei gas rilasciati:GC-MS combina la potenza di separazione della gascromatografia con le capacità di identificazione molecolare della spettrometria di massa, consentendo il rilevamento e l’analisi di miscele gassose complesse rilasciate durante le misurazioni TGA o STA.
- Analisi precisa di gas sovrapposti o simili:
A differenza dell’accoppiamento diretto con la spettrometria di massa (MS), la GC separa i gas prima che entrino nello spettrometro di massa, consentendo di distinguere e identificare anche componenti chimicamente simili o rilasciati simultaneamente. - Approfondimento completo sui meccanismi di Reazione di decomposizioneUna reazione di decomposizione è una reazione termicamente indotta di un composto chimico che forma prodotti solidi e/o gassosi. decomposizione e reazione:
Analizzando sia il comportamento termico (variazioni di massa, eventi termici) sia la natura chimica dei gas sviluppati, l’accoppiamento TGA o STA-GC-MS e fornisce un quadro dettagliato delle decomposizioni termiche o dei processi di reazione – ideale per la ricerca, l’analisi dei guasti o lo sviluppo dei materiali. - Elevata sensibilità per i composti volatili e semivolatili:GC-MS consente il rilevamento fino a livelli di traccia (ppb), rendendolo adatto all’identificazione anche di sottoprodotti o contaminanti a bassa concentrazione, fondamentali nel controllo di qualità e nei test normativi.
- Perfetta integrazione con gli analizzatori termici NETZSCH:
L’accoppiamento tramite un’interfaccia ottimizzata garantisce la sincronizzazione dei dati dell’analisi termica e di quella dei gas, con conseguenti misurazioni affidabili e riproducibili e una comprensione completa degli eventi termici e delle specie corrispondenti che si formano.
- Integrazione perfetta: Accoppiamento ottimizzato degli analizzatori termici NETZSCH con gli spettrometri Bruker FT-IR per un'analisi dei gas affidabile ed efficiente.
- Competenza comprovata: Decenni di esperienza congiunta assicurano soluzioni innovative e di alta qualità, studiate su misura per le esigenze dei clienti.
- Convenienza da un unico fornitore: Sistemi completamente compatibili con il supporto completo di entrambi i partner.
- Prestazioni migliorate: Il coordinamento preciso degli strumenti fornisce risultati accurati e riproducibili.
- Innovazione continua: La collaborazione favorisce lo sviluppo di tecnologie e funzioni all'avanguardia per analisi avanzate.
- Compatibilità senza problemi con il software OPUS di Bruker: NETZSCH offre una compatibilità perfetta con il software OPUS di Bruker, consentendo un flusso di lavoro fluido tra i due sistemi. Questo garantisce un'esperienza integrata ed efficiente, che consente di sfruttare al meglio entrambi gli strumenti.
Why Should you Choose a NETZSCH Thermal Analyzer for your Coupling?
Forniamo soluzioni su misura che vanno oltre i dati di misurazione e offrono approfondimenti grazie ad approcci intelligenti.
Noi di NETZSCH Analyzing & Testing combiniamo l’analisi termica di precisione con l’analisi avanzata dei gas utilizzando GC-MS per garantire una profondità analitica senza pari.
Se lavorate con sistemi di materiali complessi, studi di Reazione di decomposizioneUna reazione di decomposizione è una reazione termicamente indotta di un composto chimico che forma prodotti solidi e/o gassosi. decomposizione o avete bisogno di un’identificazione dei gas conforme alle normative, ecco perché NETZSCH è il vostro partner ideale:
- Interpretazione avanzata dei dati con il software Proteus®
Il nostro software Proteus® supporta l’accoppiamento GC-MS offrendo una valutazione sincronizzata dei dati termici e dei gas evoluti. Funzionalità del software quali AutoEvaluation, Identify (per il confronto con le librerie dei materiali) e la deconvoluzione dei picchi aiutano a ricavare il massimo delle informazioni da miscele gassose complesse separate dalla colonna GC e identificate tramite MS. - Flessibilità modulare con l’autocampionatore
L’autocampionatore potenzia la vostra configurazione GC-MS con automazione e flessibilità. Sia che stiate effettuando lo screening di più materiali o conducendo studi a lungo termine, il sistema può essere adattato per adattarsi al flusso di lavoro del vostro laboratorio, aumentando l’efficienza e la produttività. - Soluzioni su misura per forni e interfacce per l’accoppiamento con il GC
Le nostre configurazioni di sistema includono opzioni di forni e interfacce che assicurano un trasferimento ottimale del gas all’ingresso del GC. Ciò garantisce una condensazione minima e una correlazione accurata tra gli eventi termici e i profili di rilascio del gas – fondamentali per una separazione e un rilevamento affidabili tramite GC. - Assistenza dall’ideazione alla messa in servizio
Dalla scelta della giusta configurazione di accoppiamento alla garanzia di un’interfaccia GC pulita, fino alla calibrazione dei parametri di rilevamento, i nostri esperti vi supportano in ogni fase. Forniamo consulenze personalizzate e un servizio completo di installazione su misura per i vostri obiettivi analitici. - Competenza su cui potete contare
Il nostro team esperto in applicazioni, assistenza e formazione vi aiuterà a gestire al meglio sia i dati termici che quelli dell’ GC-MS. Sia che siate alle prime armi con i sistemi accoppiati o che desideriate ampliare le vostre capacità, il nostro team vi assicura di trarre il massimo valore da ogni misurazione. - Durata e assistenza su cui potete contare
Progettati in Germania, gli strumenti NETZSCH sono realizzati per garantire prestazioni a lungo termine e sostenibilità. Con una disponibilità di pezzi di ricambio garantita per almeno 10 anni e una robustezza comprovata, il vostro investimento in una soluzione NETZSCH-GC-MS è destinato a durare nel tempo.
Lunga durata dello strumento
Sempre al tuo fianco
Garanzia illimitata
La nostra promessa di qualità:
NETZSCH's Garanzia illimitata
In NETZSCH, il nostro impegno per la qualità va oltre gli strumenti stessi. Siamo consapevoli che il vostro investimento in una tecnologia avanzata è a lungo termine ed è per questo che offriamo qualcosa di veramente unico: la nostra Garanzia illimitata.
Applicazioni per gascromatografia (GC) e spettrometria di massa (MS)
La cromatografia gas-spettrometria di massa (GC-MS) è una potente tecnica analitica che combina le capacità di separazione della cromatografia gas con la precisione nell’identificazione molecolare della spettrometria di massa. Presso NETZSCH Analyzing & Testing, le nostre soluzioni integrate GC-MS offrono analisi ad alta risoluzione di miscele gassose complesse sviluppatesi durante l’analisi termica, consentendo di ottenere informazioni sia qualitative che quantitative con una sensibilità eccezionale.
NETZSCH Che si tratti di analizzare prodotti di Reazione di decomposizioneUna reazione di decomposizione è una reazione termicamente indotta di un composto chimico che forma prodotti solidi e/o gassosi. decomposizione, identificare contaminanti o studiare meccanismi di reazione, l’accoppiamento dell’ GC-MS e con gli strumenti di spettrometria di massa garantisce risultati accurati, selettivi e affidabili su un’ampia gamma di materiali e settori industriali.
Polimeri e plastiche
La combinazione dell’analisi termica con l’ GC-MS a consente l’identificazione molecolare dei gas emessi, degli additivi e dei prodotti di degradazione. Questo approccio chiarisce i meccanismi delle reazioni chimiche e i cambiamenti chimico-fisici che non possono essere risolti con la sola TGA.
- Vantaggio: una comprensione più approfondita dell’invecchiamento dei polimeri, della loro Reazione di decomposizioneUna reazione di decomposizione è una reazione termicamente indotta di un composto chimico che forma prodotti solidi e/o gassosi. decomposizione e della progettazione delle formulazioni.
Biomassa
GC-MS l'accoppiamento consente un'analisi dettagliata dei gas di PirolisiLa pirolisi è la decomposizione termica di composti organici in atmosfera inerte.pirolisi e dei prodotti di Reazione di decomposizioneUna reazione di decomposizione è una reazione termicamente indotta di un composto chimico che forma prodotti solidi e/o gassosi. decomposizione a base biologica, supportando la valutazione dell'efficienza di conversione e della formazione di sottoprodotti durante la lavorazione termica.
- Vantaggi: ottimizzazione dell'utilizzo della biomassa e miglioramento dello sviluppo di processi per l'energia e i materiali.
Prodotti farmaceutici
GC-MS l'accoppiamento aiuta a caratterizzare i solventi residui, i prodotti di degradazione e i sottoprodotti di reazione negli ingredienti attivi e nelle formulazioni. La tecnica supporta la conformità normativa e gli studi di stabilità.
- Vantaggi: migliore valutazione della sicurezza e maggiore controllo della purezza e della stabilità.
Cibo e bevande
GC-MS in combinazione con l'analisi termica, consente l'identificazione precisa dei composti volatili, dei marcatori di sapore e dei potenziali contaminanti rilasciati durante il riscaldamento. Ciò contribuisce alla sicurezza del prodotto, al controllo di qualità e all'ottimizzazione della formulazione.
- Vantaggio: rilevamento affidabile di contaminanti in tracce e di composti legati all’aroma.
Cosmetici
Monitorando i componenti volatili e le vie di Reazione di decomposizioneUna reazione di decomposizione è una reazione termicamente indotta di un composto chimico che forma prodotti solidi e/o gassosi. decomposizione, GC-MS fornisce informazioni preziose sulla compatibilità degli ingredienti, sulla stabilità a lungo termine e sulle potenziali sostanze allergeniche.
- Vantaggi: maggiore sicurezza del prodotto e prestazioni ottimizzate della formulazione.
