Chromatografia gazowa sprzężona ze spektrometrią masową (GC-MS)
NETZSCH Analizatory termiczne połączone z systemami GC-MS
Chromatografia gazowa sprzężona ze spektrometrią masową (GC-MS) łączy wysokowydajną separację chromatograficzną z precyzyjną identyfikacją związków lotnych i półlotnych. W tym podejściu gazy wydzielające się podczas analizy termicznej są rozdzielane w kolumnie kapilarnej na podstawie ich oddziaływania z fazą stacjonarną, transportowane przez obojętny gaz nośny, a następnie identyfikowane na podstawie stosunku masy do ładunku (m/z) oraz charakterystycznego wzorca fragmentacji w spektrometrze masowym.
Połączenie analizatorów termicznych z funkcją „ NETZSCH ” z systemem „ GC-MS ” umożliwia szczegółową analizę gazów wydzielających się (EGA) w czasie zbliżonym do rzeczywistego w przypadku złożonych mieszanin – nawet na poziomie śladowym. To potężne połączenie idealnie nadaje się do identyfikacji produktów rozkładu, składników ulatniających się lub pozostałości rozpuszczalników w materiałach takich jak polimery, substancje chemiczne i farmaceutyki.

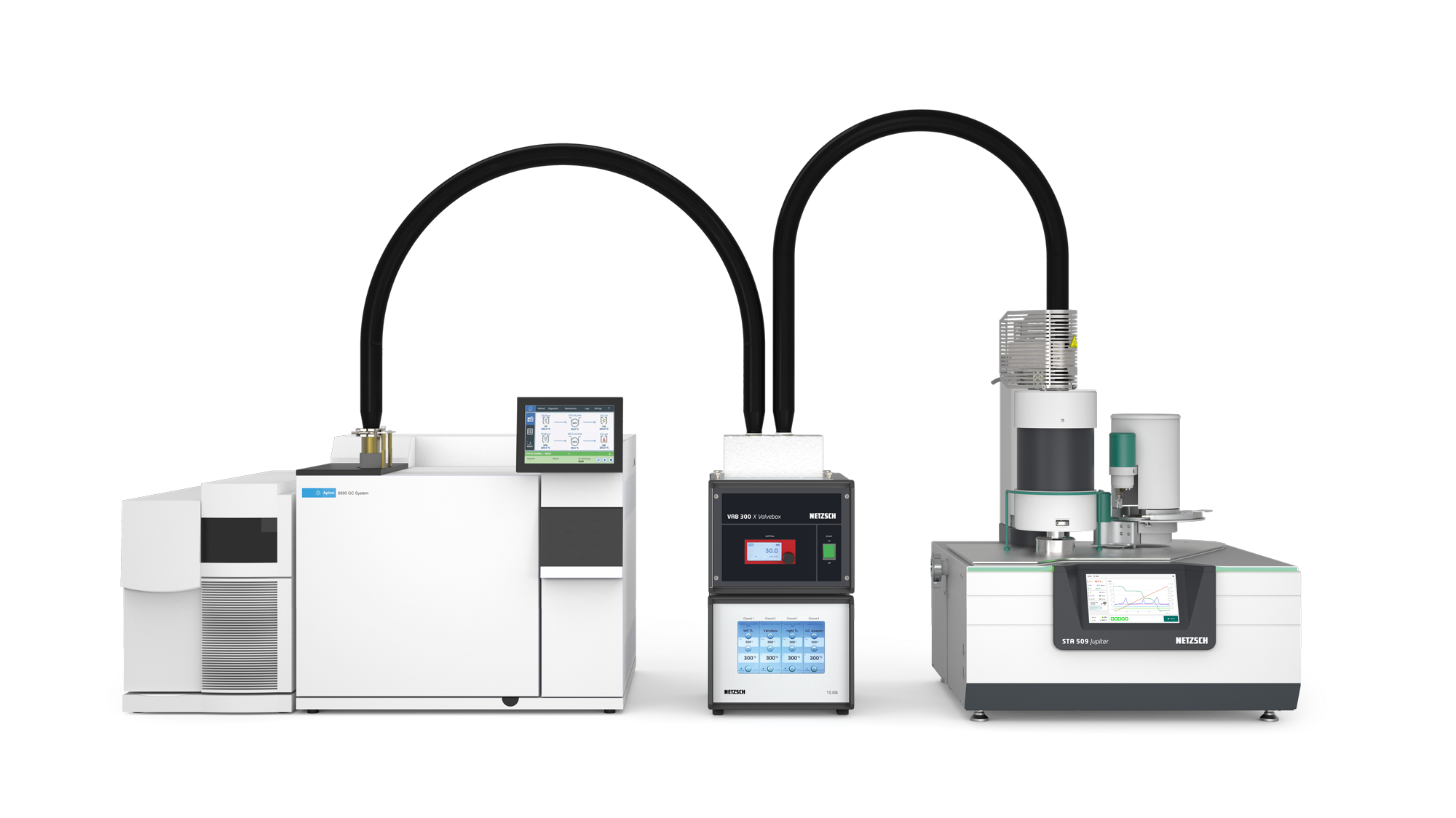

Nasze rozwiązania do sprzęgania chromatografii gazowej ze spektrometrią mas
Poznaj gamę naszych rozwiązań sprzęgających NETZSCH
Informacje o metodzie łączenia GC-MS
Idealne połączenie dla precyzyjnych wyników
Czym jest sprzęgło?

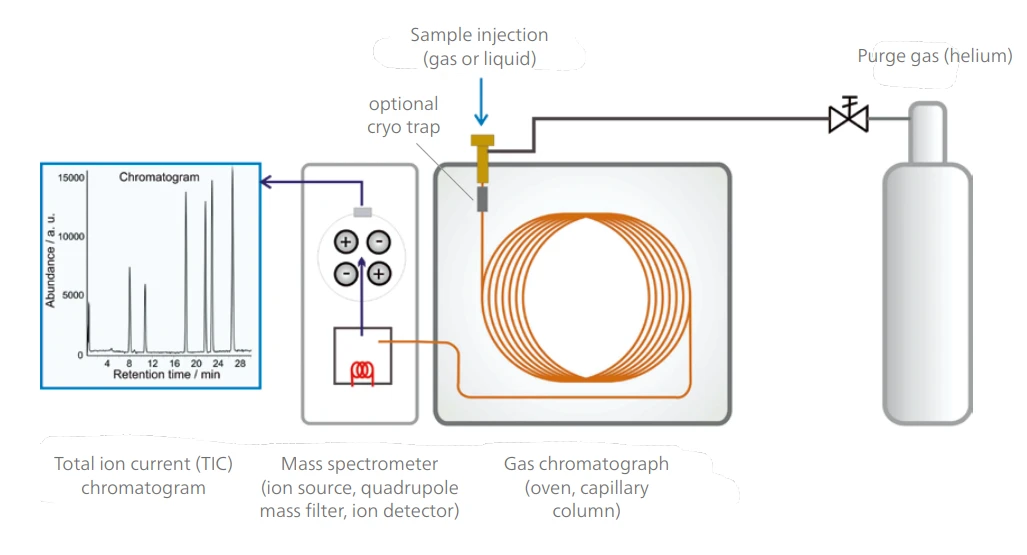

Czym jest „ GC-MS ”?
Do czego służy strona GC-MS?
Inteligentny wtrysk gazu dla wydajnego sprzęgania GC-MS
Ponieważ separacja gazów w kolumnie GC wymaga pewnego czasu – w zależności od właściwości próbki, natężenia przepływu przez kolumnę, długości kolumny oraz właściwości fazy stacjonarnej – nie jest możliwe połączenie GC z ciągłym przepływem próbki gazu w trybie online.
Aby rozwiązać ten problem, firma NETZSCH opracowała rozwiązanie umożliwiające bezpośrednie połączenie w trybie quasi-ciągłym z wykorzystaniem systemu podgrzewanych zaworów automatycznych. System ten umożliwia sterowane programowo pobieranie próbek gazu za pośrednictwem przepływowej pętli próbkującej oraz pozwala na wtrysk gazu w krótkich, zdefiniowanych odstępach czasu, a całość jest zarządzana za pomocą oprogramowania NETZSCH Proteus® .
Wtryskiwana mieszanina gazów z pętli próbkującej (lub jej część w trybie podziału) przepływa przez kolumnę rozdzielczą chromatografu gazowego (GC) w kontrolowanych warunkach przepływu (np. przy stałym przepływie gazu nośnego wynoszącym od 1,5 do 2 ml/min). Po końcowym etapie redukcji ciśnienia rozdzielone składniki gazowe docierają w postaci wiązki molekularnej do źródła jonów spektrometru masowego typu kwadrupolowego. Kolumna GC może pracować w stałej, wysokiej temperaturze w trybie wtrysku quasi-ciągłego lub z programowaną zmianą temperatury od niskiej do wysokiej w trybie sterowanym zdarzeniami. Spektrometr masowy wykrywa wszystkie lotne produkty i rejestruje je w funkcji czasu. Wynikowy całkowity prąd jonowy (TIC) w funkcji czasu retencji tworzy chromatogram. Piki na chromatogramie wynikają z oddziaływania gazów próbki z fazą stacjonarną oraz z lotności poszczególnych składników. Te piki retencyjne są analizowane przez oprogramowanie MS w celu Identify acji substancji wchodzących w ich skład.
Tryb Multi-Injection i Cryo Trap

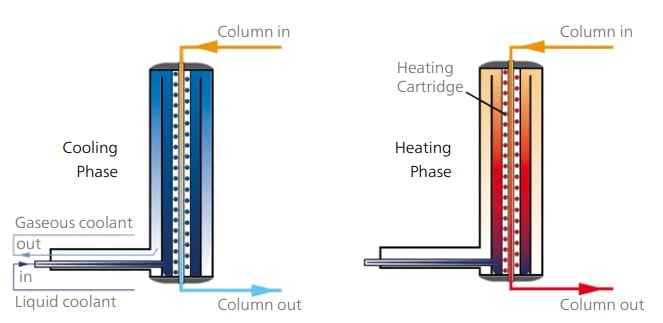

Pułapka kriogeniczna to urządzenie stosowane w systemach analizy gazów do skraplania i zbierania związków lotnych w bardzo niskich temperaturach. Jak pokazano na ilustracji po lewej stronie, podczas pomiaru TGA lub STA zewnętrzna powłoka pułapki kriogenicznej jest chłodzona ciekłym azotem (faza chłodzenia) w celu skraplania i zagęszczania lotnych związków ulatniających się z próbki. Po zakończeniu zbierania gazu pułapka jest szybko podgrzewana za pomocą wbudowanego wkładu grzewczego (faza ogrzewania), co powoduje uwolnienie skoncentrowanych gazów w postaci gwałtownego impulsu w celu wprowadzenia ich do kolumny GC.
Skrzynka zaworów

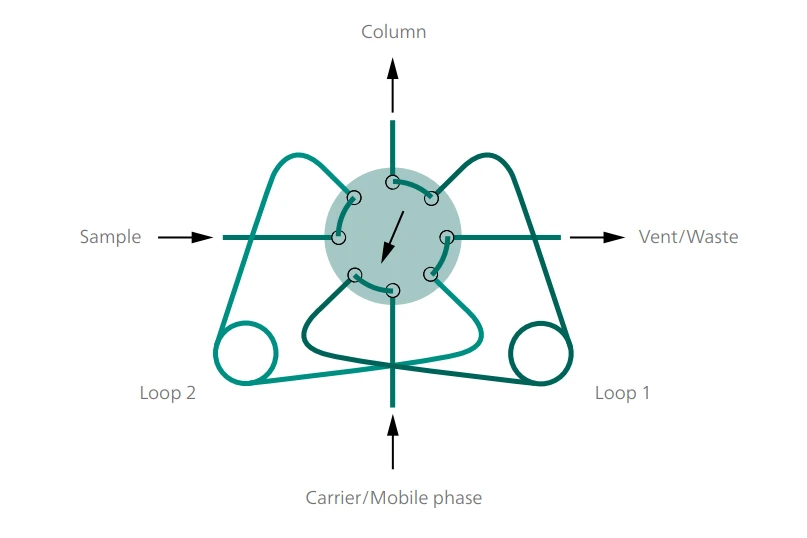

Moduł zaworowy „ NETZSCH ” wyposażony jest w podgrzewany system podwójnej pętli, zaprojektowany z myślą o precyzyjnym i elastycznym wtrysku gazu podczas analizy gazów wydzielających się. Cała praca zaworu – w tym synchronizacja, interwały wtrysku oraz wybór trybu pracy – jest w pełni sterowana przez oprogramowanie „ NETZSCH ” Proteus®.
System ten obsługuje dwa główne tryby wtrysku:
- Wtryski ciągłe: powtarzające się wtryski w określonych odstępach czasu, przy czym liczba i czas wtrysków są ustalane przez użytkownika. Jest to idealne rozwiązanie do monitorowania wydzielania się gazów w czasie.
- Wtryski sterowane zdarzeniami: wtryski wyzwalane przez określone zdarzenia wykryte przez TGA lub STA podczas analizy termicznej (takie jak szczyt szybkości utraty masy), umożliwiające ukierunkowane pobieranie próbek gazów uwalnianych podczas kluczowych zdarzeń termicznych.
Ogrzewana konstrukcja skrzynki zaworowej zapobiega kondensacji i zapewnia niezawodny transport wszystkich wydzielających się gazów do kolumny GC w celu ich późniejszej separacji i analizy.
Maksymalna elastyczność
Oprócz możliwości uzyskania wyższych stężeń wydzielających się gazów dzięki opisanej powyżej opcjonalnej pułapce kriogenicznej, nasz system pozwala również na całkowite pominięcie kolumny GC, umożliwiając bezpośredni wtrysk mieszaniny gazowej do spektrometru masowego. Ta tryb pracy w trybie autonomicznym jest przydatny do szybszej analizy, niezależnej od przebiegu badania TGA lub STA.
Różne rodzaje złączy MS

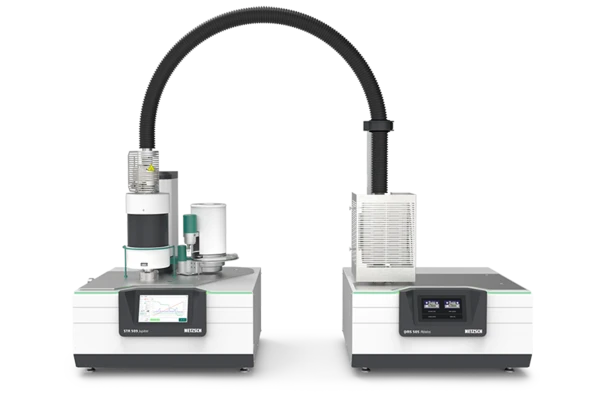

Sprzęgło bezpośrednie MS
Sprzęgło MS z linią transferową
Elastyczne rozwiązania w zakresie „ GC-MS ” dzięki silnym partnerstwom
W firmie NETZSCH współpracujemy z szerokim gronem sprawdzonych partnerów, aby oferować elastyczne i wydajne rozwiązania w zakresie sprzężeń GC-MS. Niezależnie od tego, czy preferują Państwo konkretnego producenta chromatografów gazowych (GC) lub spektrometrów masowych (MS), nasze systemy zostały zaprojektowane z myślą o płynnej integracji, zapewniając niezawodną, dostosowaną do konkretnych zastosowań analizę gazów wydzielających się, dostosowaną do potrzeb Państwa laboratorium.
Twoje korzyści
> 60
>50
Chromatografia gazowa sprzężona ze spektrometrią masową (GC-MS) w połączeniu z analizą termiczną metodą „ NETZSCH ” – korzyści dla Państwa:
- Wysokowydajna separacja chromatograficzna i identyfikacja gazów ulatniających się:GC-MS łączy możliwości separacyjne chromatografii gazowej z możliwościami identyfikacji molekularnej spektrometrii masowej, umożliwiając wykrywanie i analizę złożonych mieszanin gazowych uwalnianych podczas pomiarów TGA lub STA.
- Precyzyjna analiza nakładających się lub podobnych gazów:
W przeciwieństwie do bezpośredniego sprzężenia z MS, chromatografia gazowa (GC) rozdziela gazy przed ich wprowadzeniem do spektrometru masowego, co pozwala na rozróżnienie i identyfikację nawet składników chemicznie podobnych lub uwalnianych jednocześnie. - Kompleksowy wgląd w mechanizmy rozkładu i reakcji:
Dzięki analizie zarówno zachowania termicznego (zmiany masy, zjawiska termiczne), jak i charakteru chemicznego wydzielających się gazów, połączenie TGA lub STA zGC-MS zapewnia szczegółowy obraz procesów rozkładu termicznego lub reakcji – idealny do badań, analizy awarii lub rozwoju materiałów. - Wysoka czułość w przypadku związków lotnych i półlotnych:GC-MS umożliwia wykrywanie nawet śladowych ilości (ppb), dzięki czemu nadaje się do identyfikacji nawet produktów ubocznych lub zanieczyszczeń o niskim stężeniu, które mają kluczowe znaczenie w kontroli jakości i badaniach regulacyjnych.
- Płynna integracja z analizatorami termicznymi NETZSCH:
Połączenie za pośrednictwem zoptymalizowanego interfejsu zapewnia zsynchronizowane dane z analizy termicznej i gazowej, co skutkuje wiarygodnymi, powtarzalnymi pomiarami oraz pełnym zrozumieniem zjawisk termicznych i powstających w ich wyniku związków.
- Płynna integracja: Zoptymalizowane sprzężenie analizatorów termicznych NETZSCH ze spektrometrami FT-IR firmy Bruker dla niezawodnej i wydajnej analizy gazów.
- Sprawdzona wiedza: Dziesięciolecia wspólnego doświadczenia zapewniają wysokiej jakości, innowacyjne rozwiązania dostosowane do potrzeb klientów.
- Wygoda z jednego źródła: W pełni kompatybilne systemy z kompleksowym wsparciem obu partnerów.
- Zwiększona wydajność: Precyzyjna koordynacja instrumentów zapewnia dokładne i powtarzalne wyniki.
- Ciągłe innowacje: Współpraca sprzyja rozwojowi najnowocześniejszych technologii i funkcji do zaawansowanej analizy.
- Bezproblemowa kompatybilność z oprogramowaniem OPUS firmy Bruker: Na stronie NETZSCH oferujemy bezproblemową kompatybilność z oprogramowaniem OPUS firmy Bruker, umożliwiając płynny przepływ pracy między oboma systemami. Zapewnia to zintegrowane i wydajne doświadczenie, maksymalnie wykorzystując oba instrumenty.
Why Should you Choose a NETZSCH Thermal Analyzer for your Coupling?
Dostarczamy rozwiązania dostosowane do indywidualnych potrzeb, które wykraczają poza same dane pomiarowe i zapewniają wgląd w procesy dzięki inteligentnym podejściom.
W firmie NETZSCH Analyzing & Testing łączymy precyzyjną analizę termiczną z zaawansowaną analizą gazową przy użyciu GC-MS, aby zapewnić niezrównaną głębię analityczną.
Jeśli zajmujesz się złożonymi układami materiałowymi, badaniami rozkładu lub potrzebujesz identyfikacji gazów na poziomie zgodności z przepisami, oto dlaczego NETZSCH jest Twoim idealnym partnerem:
- Zaawansowana interpretacja danych dzięki oprogramowaniu Proteus®
Nasze oprogramowanie Proteus® wspiera współpracę z GC-MS, oferując zsynchronizowaną ocenę danych termicznych i danych dotyczących wydzielających się gazów. Funkcje oprogramowania, takie jak AutoEvaluation, Identify (do porównania z bibliotekami materiałów) oraz dekonwolucja pików, pomagają uzyskać maksymalną wiedzę na temat złożonych mieszanin gazów rozdzielonych przez kolumnę GC i zidentyfikowanych za pomocą MS. - Modułowa elastyczność dzięki autosamplerowi
Autosampler wzbogaca konfigurację GC-MS o automatyzację i elastyczność. Niezależnie od tego, czy przeprowadzasz badania przesiewowe wielu materiałów, czy prowadzisz długoterminowe badania, system można dostosować do przebiegu pracy w laboratorium, zwiększając wydajność i przepustowość. - Dostosowane rozwiązania w zakresie pieca i interfejsu do połączenia z GC
Nasze konfiguracje systemowe obejmują opcje pieca i interfejsu, które zapewniają optymalny przepływ gazu do wlotu GC. Gwarantuje to minimalną kondensację oraz dokładną korelację między zdarzeniami termicznymi a profilami uwalniania gazu – co ma kluczowe znaczenie dla niezawodnej separacji i detekcji w GC. - Wsparcie od koncepcji do uruchomienia
Od wyboru odpowiedniej konfiguracji połączenia, przez zapewnienie czystego interfejsu GC, aż po kalibrację parametrów detekcji – nasi eksperci wspierają Państwa na każdym etapie. Zapewniamy indywidualne konsultacje oraz kompleksową usługę instalacyjną dostosowaną do Państwa celów analitycznych. - Wiedza specjalistyczna, na której można polegać
Nasz doświadczony zespół ds. zastosowań, serwisu i szkoleń pomoże Państwu w pełnym wykorzystaniu zarówno danych termicznych, jak i danych z systemu GC-MS. Niezależnie od tego, czy dopiero zaczynają Państwo przygodę z systemami sprzężonymi, czy też chcą rozszerzyć swoje możliwości, nasz zespół zadba o to, by z każdego pomiaru uzyskali Państwo rzeczywistą wartość. - Trwałość i wsparcie, na których możesz polegać
Zaprojektowane w Niemczech urządzenia NETZSCH są stworzone z myślą o długotrwałej wydajności i zrównoważonym rozwoju. Dzięki dostępności części zamiennych przez co najmniej 10 lat oraz sprawdzonej wytrzymałości Twoja inwestycja w rozwiązanie NETZSCH-GC-MS jest inwestycją na lata.
Długa żywotność urządzenia
Zawsze przy Tobie
Gwarancja bezterminowa
Nasza obietnica jakości:
NETZSCHnieograniczona gwarancja
Na NETZSCH nasze zaangażowanie w jakość wykracza poza same instrumenty. Rozumiemy, że inwestycja w zaawansowaną technologię jest długoterminowa i dlatego oferujemy coś naprawdę wyjątkowego - naszą nieograniczoną gwarancję.
Zastosowania chromatografii gazowej (GC) i spektrometrii mas (MS)
Chromatografia gazowa sprzężona ze spektrometrią masową (GC-MS) to zaawansowana technika analityczna, łącząca możliwości separacyjne chromatografii gazowej z precyzją identyfikacji cząsteczek charakterystyczną dla spektrometrii masowej. W firmie NETZSCH Analyzing & Testing nasze zintegrowane rozwiązania GC-MS zapewniają analizę o wysokiej rozdzielczości złożonych mieszanin gazowych powstających podczas analizy termicznej, umożliwiając uzyskanie zarówno informacji jakościowych, jak i ilościowych z wyjątkową czułością.
Niezależnie od tego, czy analizujesz produkty rozkładu, identyfikujesz zanieczyszczenia, czy też badasz mechanizmy reakcji, połączenie GC-MS z urządzeniami NETZSCH zapewnia dokładne, selektywne i wiarygodne wyniki w szerokim zakresie materiałów i branż.
Polimery i tworzywa sztuczne
Połączenie analizy termicznej z metodą spektroskopii w podczerwieni ( GC-MS ) umożliwia identyfikację na poziomie molekularnym wydzielających się gazów, dodatków oraz produktów rozkładu. Podejście to pozwala wyjaśnić mechanizmy reakcji chemicznych oraz zmiany chemiczno-fizyczne, których nie da się ustalić wyłącznie za pomocą analizy TGA.
- Korzyść: Głębsze zrozumienie procesu starzenia się polimerów, ich rozkładu oraz projektowania receptur.
Biomasa
GC-MS umożliwia szczegółową analizę gazów pirolitycznych i bioproduktów rozkładu, wspierając ocenę wydajności konwersji i powstawania produktów ubocznych podczas przetwarzania termicznego.
- Korzyści: Zoptymalizowane wykorzystanie biomasy i ulepszony rozwój procesów w zakresie energii i materiałów.
Farmaceutyki
GC-MS pomaga scharakteryzować pozostałości rozpuszczalników, produkty degradacji i produkty uboczne reakcji w składnikach aktywnych i preparatach. Technika ta wspiera zgodność z przepisami i badania stabilności.
- Korzyści: Lepsza ocena bezpieczeństwa i lepsza kontrola czystości i stabilności.
Żywność i napoje
GC-MS w połączeniu z analizą termiczną pozwala na precyzyjną identyfikację związków lotnych, markerów smakowych oraz potencjalnych zanieczyszczeń uwalnianych podczas ogrzewania. Przyczynia się to do zapewnienia bezpieczeństwa produktów, kontroli jakości oraz optymalizacji receptur.
- Korzyść: Niezawodne wykrywanie śladowych zanieczyszczeń i związków wpływających na smak.
Kosmetyki
Monitorując lotne składniki i ścieżki rozkładu, GC-MS dostarcza cennych informacji na temat kompatybilności składników, długoterminowej stabilności i potencjalnych substancji alergizujących.
- Korzyści: Większe bezpieczeństwo produktu i zoptymalizowana wydajność formulacji.
