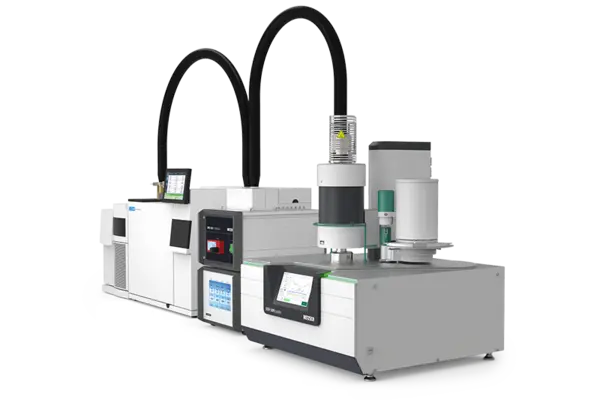

STA 509 Jupiter® w połączeniu z GC-MS
Idealny interfejs do zaawansowanej analizy gazów wydzielających się podczas procesu
Najważniejsze wydarzenia
Analiza termiczna w połączeniu z metodą „ GC-MS ” – precyzyjna identyfikacja aż do poziomu pojedynczej cząsteczki
Połączenie z modułem analizy gazów ( GC-MS ) przekształca urządzenie STA 509 Jupiter® w wydajny system analityczny do wysoce selektywnej analizy gazów ulatniających się. Połączenie równoczesnej analizy termicznej (TG-DSC/DTA) z chromatografią gazową i spektrometrią masową nie tylko umożliwia skuteczne rozdzielanie i niezawodną identyfikację złożonych mieszanin gazów uwalnianych podczas rozkładu termicznego, ale także pozwala na korelację tych gazów z przemianami termicznymi i entalpiami reakcji za pomocą sygnału DSC.
Podczas gdy inne metody spektroskopowe nie pozwalają na rozdzielenie składników przed ich identyfikacją, system „ GC-MS ” – dzięki wstępnemu etapowi chromatograficznemu – umożliwia niezawodne rozróżnienie nawet chemicznie podobnych lub uwalnianych jednocześnie związków na podstawie ich czasu retencji i charakterystycznych wzorów jonowych.
Kompaktowy, inteligentny interfejs zapewnia wydajny transfer gazów wydzielających się z pieca STA do spektrometru GC-MS. Ogrzewane kapilary i zoptymalizowane ścieżki przepływu minimalizują efekty pamięci i zapobiegają kondensacji – zapewniając szybką reakcję, ostre piki chromatograficzne oraz niezawodną detekcję związków lotnych, półlotnych i reaktywnych.
Jupiter® STA 509 w połączeniu z systemem GC-MS idealnie wpisuje się w środowiska badawcze i przemysłowe, wspierając zapewnienie jakości, rozwój polimerów i materiałów, badania receptur, analizę rozkładu i reakcji oraz zastosowania kryminalistyczne.
Istniejące systemy STA 509 Jupiter® można w dowolnym momencie rozbudować o złącze GC-MS.
Połączenie systemu NETZSCH STA z systemem chromatografii gazowej i spektrometrii mas (GC-MS) umożliwia jednoczesny pomiar zmian masy i szczegółową analizę wydzielonych gazów. Podczas gdy TGA rejestruje zmiany masy podczas zdarzeń termicznych, chromatograf gazowy (GC) najpierw oddziela uwolnione gazy na podstawie ich czasu retencji w fazie stacjonarnej. Następnie spektrometr masowy (MS) analizuje zjonizowane fragmenty tych oddzielonych gazów zgodnie z ich stosunkiem masy do ładunku (m/z). To potężne połączenie zapewnia głęboki wgląd w procesy rozkładu, ścieżki reakcji i skład złożonych mieszanin gazów.
Inteligentny wtrysk gazu dla wydajnego sprzęgania GC-MS
Ponieważ separacja w chromatografii gazowej (GC) wymaga czasu zależnego od próby i warunków panujących w kolumnie, ciągłe podawanie gazu w trybie online nie jest odpowiednie do skutecznej analizy. System „ NETZSCH ” rozwiązuje ten problem dzięki quasi-ciągłemu połączeniu za pomocą systemu podgrzewanych zaworów, umożliwiającego sterowane programowo pobieranie próbek oraz wtryskiwanie w krótkich odstępach czasu, zarządzane przez oprogramowanie „ Proteus® ”. Wstrzyknięty (lub rozdzielony) gaz przechodzi przez kolumnę GC, a następnie – po obniżeniu ciśnienia – trafia do kwadrupolowego spektrometru masowego (MS) w postaci wiązki molekularnej. Kolumna może pracować w stałej temperaturze w trybie quasi-ciągłym lub z programem temperaturowym dla przebiegów wyzwalanych zdarzeniami. Spektrometr masowy rejestruje chromatogram TIC (całkowity prąd jonowy) w funkcji czasu retencji, a każdy pik jest analizowany w celu z Identify owania odpowiednich związków lotnych.
Tryb Multi-Injection i Cryo Trap
Pułapka kriogeniczna to urządzenie stosowane w systemach analizy gazów do skraplania i zbierania związków lotnych w bardzo niskich temperaturach. Jak pokazano na ilustracji po lewej stronie, podczas pomiaru TGA lub STA zewnętrzna powłoka pułapki kriogenicznej jest chłodzona ciekłym azotem (faza chłodzenia) w celu skraplania i zagęszczania lotnych związków ulatniających się. Po zakończeniu zbierania gazu pułapka jest szybko podgrzewana za pomocą wbudowanego wkładu grzewczego (faza ogrzewania), co powoduje uwolnienie skoncentrowanych gazów w postaci gwałtownego impulsu w celu wprowadzenia ich do kolumny GC.
Specyfikacje
Pobieranie próbek i wtrysk gazu
Podgrzewana linia transferowa
GC-MS Wykrywanie

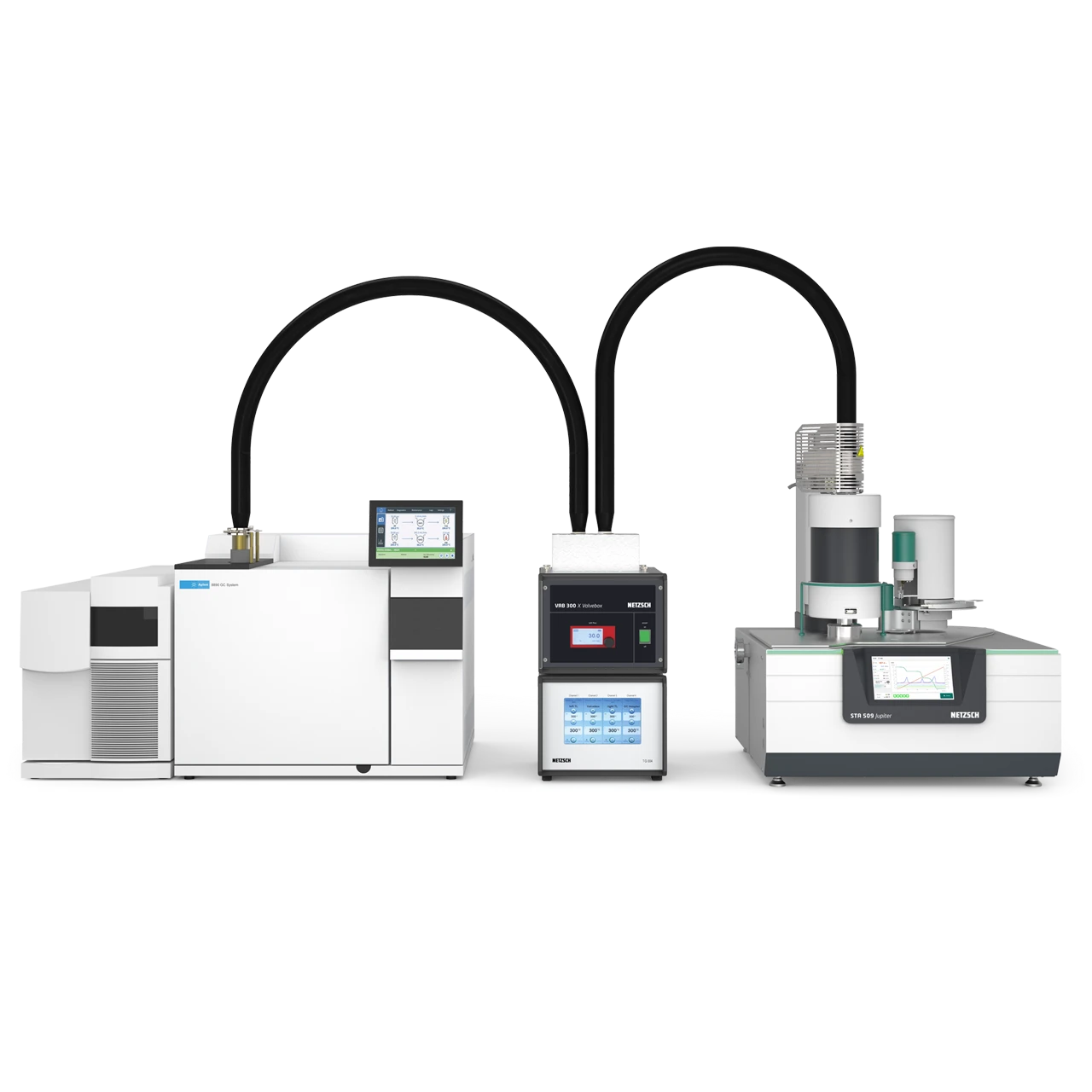

STA 509 Jupiter® w połączeniu z GC-MS – zoptymalizowany transfer gazu
Złącze STA 509 Jupiter®-GC-MS zapewnia w pełni ogrzewany kanał przepływu gazu od termowagi do skrzynki zaworowej i iniektora GC, przy czym adapter pieca jest ogrzewany do temperatury 400 °C, a stalowy przewód przesyłowy z powłoką szklaną do temperatury 350 °C. Zintegrowany system kontroli przepływu zapewnia wymuszony przepływ przez pętlę próbkowania, gwarantując niezawodny transfer bez strat. Oparty na zaworach wtryskiwacz z podwójną pętlą umożliwia krótkie interwały wtrysku i jest w pełni zintegrowany z oprogramowani Proteus®. Specjalna izolacja termiczna (do 350°C) zapobiega powstawaniu zimnych punktów w całym układzie. Układ można łatwo podłączyć do dowolnego standardowego iniektora GC typu S/SL i szybko przełączać między sprzężeniem STA a konwencjonalnymi zastosowaniami GC, takimi jak pobieranie próbek cieczy. Aby zapewnić maksymalną elastyczność, kolumnę można ominąć w celu bezpośredniego sprzężenia z MS.
GC-MS Platforma: Elastyczna, szybka i sprawdzona w działaniu
Chromatograf gazowy obsługuje wtryski z rozdzielaczem, bez rozdzielacza oraz z impulsowym rozdzielaczem, temperaturę pieca do 450 °C, opcjonalną szybką wymianę kolumn bez konieczności odpowietrzania spektrometru masowego oraz wybór kolumn dostosowanych do konkretnych zastosowań. Spektrometr masowy (MS) oferuje zakres mas do 10¹¹ u, prędkość skanowania do 20 000 u/s, konserwację bez użycia narzędzi (w tym uproszczoną konserwację źródła jonów) oraz wiele trybów jonizacji (EI, CI, PI). Może również działać jako samodzielny detektor. W zakresie sprzężenia z systemem GC-MS firma NETZSCH współpracuje ze światowej sławy dostawcami, takimi jak Agilent i JEOL, zapewniając najwyższej klasy sprzęt i jakość usług, a także zoptymalizowaną wydajność systemów NETZSCH.
Udowodniona doskonałość usług
Na stronie NETZSCH Analyzing & Testing oferujemy kompleksowy zakres usług na całym świecie, aby zapewnić optymalną wydajność i trwałość urządzeń termoanalitycznych. Dzięki udokumentowanej doskonałości nasze usługi mają na celu zmaksymalizowanie skuteczności urządzeń, wydłużenie ich żywotności i zminimalizowanie przestojów.
Uwolnij pełny potencjał swojego sprzętu dzięki naszym dostosowanym rozwiązaniom, popartym wieloletnią wiedzą branżową i innowacjami.
