TG 309 Libra® Sprzężone z GC-MS
Analiza rozpuszczonych gazów z maksymalną selektywnością
Najważniejsze wydarzenia
Analiza termiczna w połączeniu z GC-MS - wyraźna identyfikacja aż do ostatniej cząsteczki
Połączenie z modułem „ GC-MS ” przekształca TG 309 Libra® w wydajny system analityczny do wysoce selektywnej analizy gazów wydzielających się. Połączenie termograwimetrii z chromatografią gazową i spektrometrią masową umożliwia skuteczne rozdzielanie i niezawodną identyfikację nawet złożonych mieszanin gazów uwalnianych podczas rozkładu termicznego. Podczas gdy inne metody spektroskopowe nie pozwalają na rozdzielenie składników przed ich identyfikacją, system „ GC-MS ” umożliwia niezawodne rozróżnienie nawet chemicznie podobnych lub uwalnianych jednocześnie związków na podstawie ich czasu retencji i charakterystycznych wzorów jonowych dzięki wstępnemu etapowi chromatograficznemu.
Kompaktowa i przemyślana konstrukcja interfejsu zapewnia wydajne przekazywanie gazów wydzielających się z pieca TGA do systemu GC-MS. Ogrzewane kapilary i zoptymalizowane ścieżki przepływu minimalizują efekty pamięci i zapobiegają kondensacji. Gwarantuje to szybką reakcję, ostre piki chromatograficzne oraz niezawodną detekcję związków lotnych, półlotnych i reaktywnych.
System TG 309 Libra® w połączeniu z analizatorem GC-MS doskonale sprawdza się w środowiskach badawczych i przemysłowych, stanowiąc cenne narzędzie do zapewnienia jakości, opracowywania polimerów i materiałów, analizy receptur, badań rozkładu oraz zastosowań kryminalistycznych.
Istniejące systemy TG 309 Libra® Supreme lub Select można w dowolnym momencie rozbudować o połączenie z analizatorem GC-MS.
Połączenie analizatora TGA firmy NETZSCH z systemem chromatografii gazowej sprzężonej ze spektrometrią masową (GC-MS) umożliwia jednoczesny pomiar zmian masy oraz szczegółową analizę wydzielających się gazów. Podczas gdy analizator TGA rejestruje zmiany masy w trakcie procesów termicznych, chromatograf gazowy (GC) najpierw rozdziela wydzielające się gazy na podstawie ich czasu retencji względem fazy stacjonarnej. Następnie spektrometr masowy (MS) analizuje zjonizowane fragmenty tych rozdzielonych gazów na podstawie ich stosunku masy do ładunku (m/z).
To potężne połączenie zapewnia dogłębny wgląd w procesy rozkładu, ścieżki reakcji oraz złożone mieszaniny gazów.
Method
Chromatografia gazowa-spektrometria mas (GC-MS) połączona z analizą termiczną
Analiza termiczna pozwala monitorować zmiany masy i zjawiska termiczne w szerokim zakresie temperatur. Jednak aby w pełni zrozumieć reakcje chemiczne oraz Identify zidentyfikować związki uwalniane podczas tych procesów, konieczne jest rozdzielenie i analiza wydzielających się gazów. Połączenie TGA z GC-MS pozwala wypełnić tę lukę: chromatografia gazowa rozdziela nakładające się składniki, a spektrometria masowa dostarcza „odciski palców” cząsteczek, umożliwiające niezawodną identyfikację.
Oprogramowanie NETZSCH Proteus® zarządza całym procesem – kontrolując pobieranie próbek, czas wtrysku oraz synchronizację danych – dzięki czemu wyniki analizy termicznej i GC-MS są automatycznie powiązane. Pozwala to zachować pełną zależność temperatury od czasu między krzywymi TGA, chromatogramami i widmami masowymi, zapewniając przejrzyste, skorelowane wnioski bez konieczności korzystania z oprogramowania zewnętrznego.
Inteligentny wtrysk gazu dla wydajnego sprzęgania GC-MS
Ponieważ separacja w chromatografii gazowej (GC) wymaga czasu zależnego od próby i warunków panujących w kolumnie, ciągłe podawanie gazu w trybie online nie nadaje się do skutecznej analizy. System „ NETZSCH ” rozwiązuje ten problem dzięki quasi-ciągłemu połączeniu za pomocą systemu podgrzewanych zaworów, umożliwiającego sterowane programowo pobieranie próbek oraz wstrzykiwanie w krótkich odstępach czasu, zarządzane przez oprogramowanie „ Proteus® ”. Wstrzyknięty (lub rozdzielony) gaz przechodzi przez kolumnę GC, a następnie – po obniżeniu ciśnienia – trafia do kwadrupolowego spektrometru masowego (MS) w postaci wiązki molekularnej. Kolumna może pracować w stałej temperaturze w trybie quasi-ciągłym lub z programem temperaturowym dla przebiegów wyzwalanych zdarzeniami. Spektrometr masowy rejestruje chromatogram TIC (całkowity prąd jonowy) w funkcji czasu retencji, a każdy pik jest analizowany w celu z Identify owania odpowiednich związków lotnych.
Tryb Multi-Injection i Cryo Trap
Pułapka kriogeniczna to urządzenie stosowane w systemach analizy gazów do skraplania i zbierania związków lotnych w bardzo niskich temperaturach. Jak pokazano na ilustracji po lewej stronie, podczas pomiaru TGA lub STA zewnętrzna powłoka pułapki kriogenicznej jest chłodzona ciekłym azotem (faza chłodzenia) w celu skraplania i zagęszczania lotnych związków ulatniających się. Po zakończeniu zbierania gazu pułapka jest szybko podgrzewana za pomocą wbudowanego wkładu grzewczego (faza ogrzewania), co powoduje uwolnienie skoncentrowanych gazów w postaci gwałtownego impulsu w celu wprowadzenia ich do kolumny GC.
Specifications
Pobieranie próbek i wtrysk gazu
Podgrzewana linia transferowa
GC-MS Wykrywanie

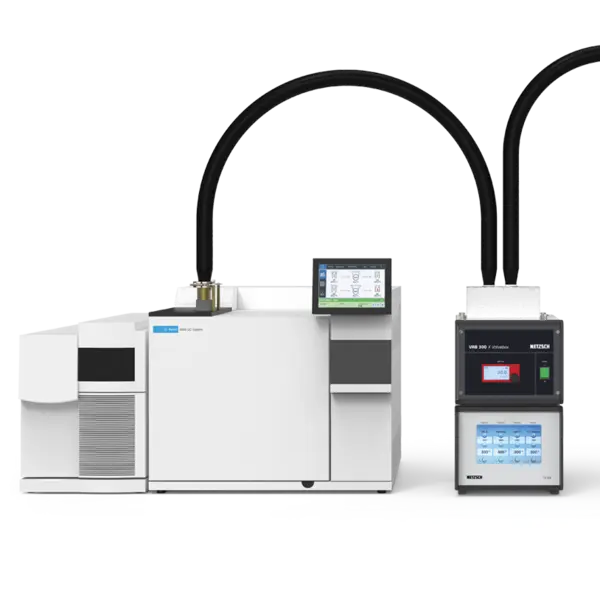

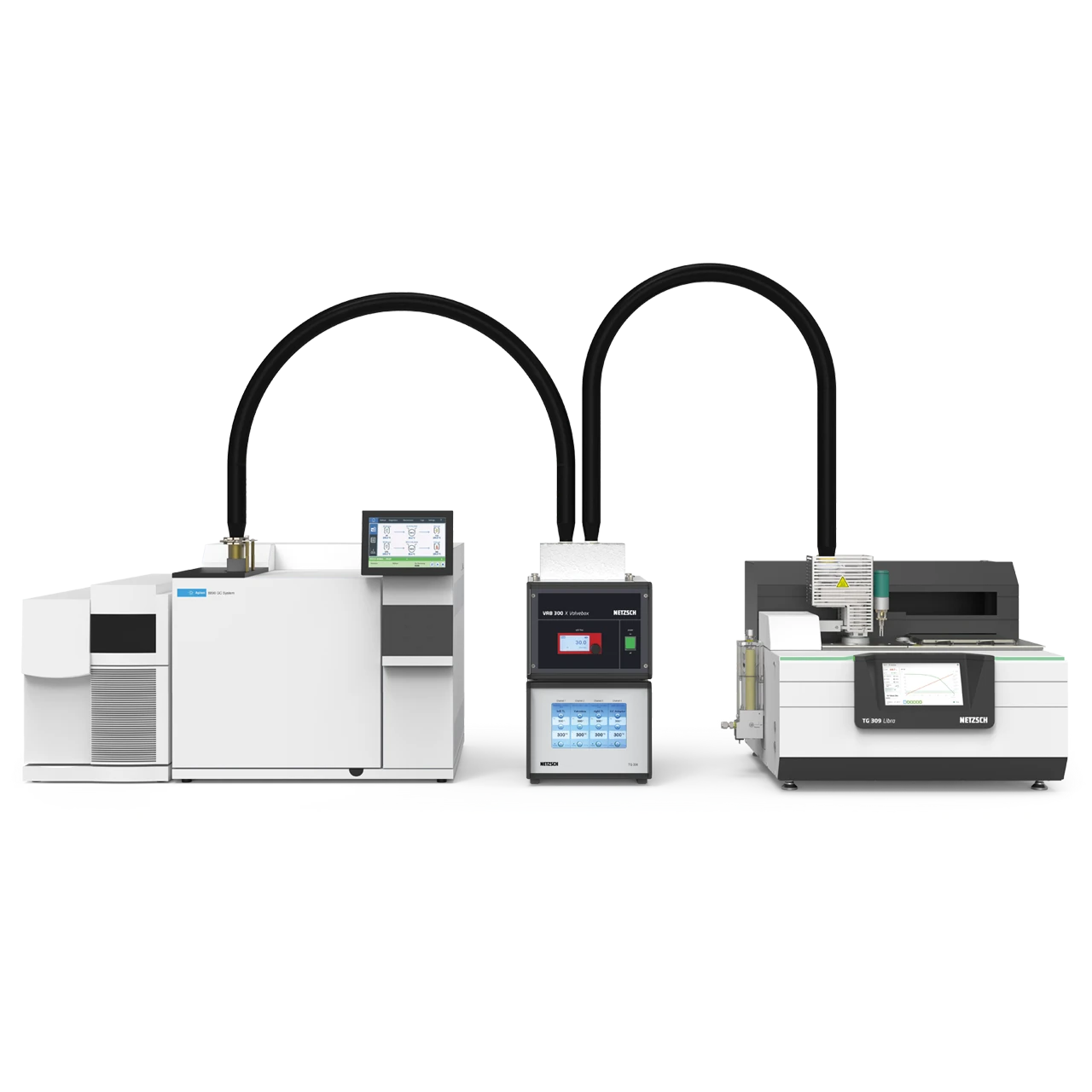

TG 309 Libra® Sprzężony z GC-MS - Zoptymalizowany transfer gazu
Zestaw TG 309 Libra®-GC-MS zapewnia w pełni ogrzewany kanał przepływu gazu od termowagi do skrzynki zaworowej i iniektora GC, przy czym adapter pieca jest ogrzewany do temperatury 400 °C, a rurociąg przesyłowy ze stali pokrytej szkłem – do 350 °C. Zintegrowany system kontroli przepływu zapewnia wymuszony przepływ przez pętlę próbkowania, gwarantując niezawodny transfer bez strat. Oparty na zaworach wtryskiwacz z podwójną pętlą umożliwia krótkie interwały wtrysku i jest w pełni zintegrowany z oprogramowaniem Proteus®. Specjalna izolacja termiczna zapobiega powstawaniu zimnych punktów w całym układzie. Układ można łatwo podłączyć do dowolnego standardowego iniektora GC S/SL i szybko przełączać między połączeniem z TGA a konwencjonalnymi zastosowaniami GC, takimi jak pobieranie próbek cieczy. Aby zapewnić maksymalną elastyczność, kolumnę można ominąć w celu bezpośredniego połączenia z MS.
GC-MS Platforma: elastyczna, szybka i sprawdzona w praktyce
Chromatograf gazowy obsługuje wtryski z rozdzielaczem, bez rozdzielacza oraz z pulsacyjnym rozdzielaczem, temperaturę pieca do 450 °C, opcjonalną szybką wymianę kolumn bez konieczności odpowietrzania spektrometru masowego oraz wybór kolumn dostosowanych do konkretnych zastosowań. Spektrometr masowy (MS) oferuje zakres mas do 10¹¹ u, prędkość skanowania do 20 000 u/s, konserwację bez użycia narzędzi (w tym uproszczoną konserwację źródła jonów) oraz wiele trybów jonizacji (EI, CI, PI). Może również działać jako samodzielny detektor. W zakresie sprzężenia z systemem GC-MS firma NETZSCH współpracuje ze światowej sławy dostawcami, takimi jak Agilent i JEOL, zapewniając najwyższej klasy sprzęt i jakość usług, a także zoptymalizowaną wydajność systemów NETZSCH.
Udowodniona doskonałość usług
Na stronie NETZSCH Analyzing & Testing oferujemy kompleksowy zakres usług na całym świecie, aby zapewnić optymalną wydajność i trwałość urządzeń termoanalitycznych. Dzięki udokumentowanej doskonałości nasze usługi mają na celu zmaksymalizowanie skuteczności urządzeń, wydłużenie ich żywotności i zminimalizowanie przestojów.
Uwolnij pełny potencjał swojego sprzętu dzięki naszym dostosowanym rozwiązaniom, popartym wieloletnią wiedzą branżową i innowacjami.
