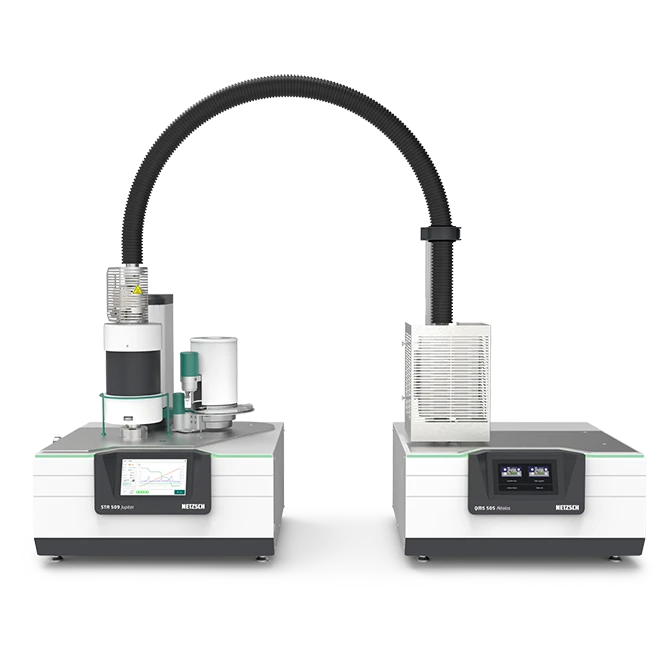

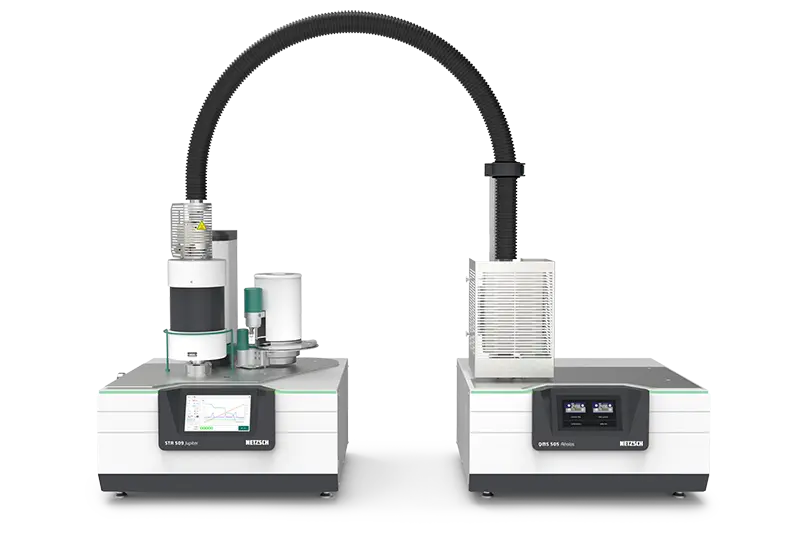

STA 509, QMS 505 ile entegre Jupiter® Aeolos
Termoanalitik Hassasiyetle Birleştirilmiş Gelişmiş Gaz Analizi
Öne Çıkanlar
Eşzamanlı Gaz ve Termal Analiz Yoluyla Kapsamlı Malzeme Karakterizasyonu
Termal gerilim altındaki malzeme davranışını anlamak, bazen kütle değişimi veya ısı akışı gibi termoanalitik verilerin ötesinde bilgiler gerektirir. Bir termal analizörün dört kutuplu kütle spektrometresiyle birleştirilmesi, hem termoanalitik etkiler hem de açığa çıkan gazların bileşimi hakkında eşzamanlı bilgi sağlar. Bu güçlü kombinasyon, BuharlaşmaBir elementin veya bileşiğin buharlaşması, sıvı fazdan buhara bir faz geçişidir. İki tür buharlaşma vardır: buharlaşma ve kaynama.buharlaşma, Ayrışma reaksiyonuBir ayrışma reaksiyonu, katı ve/veya gaz ürünler oluşturan kimyasal bir bileşiğin termal olarak indüklenen reaksiyonudur. ayrışma, OksidasyonOksidasyon, termal analiz bağlamında farklı süreçleri tanımlayabilir.oksidasyon ve diğer termal süreçler hakkında nitel ve nicel bilgiler sunar.
NETZSCH kapiler birleştirme sistemi, üç temel özellik sayesinde bu avantajları en üst düzeye çıkarır. İlk olarak, yüksek performanslı QMS 505 Aeolos kütle spektrometresi, hidrojen ve helyum gibi düşük kütleli gazlar için bile geniş bir kütle aralığı ve olağanüstü hassasiyet sağlayan hiperbolik dört kutuplu bir tasarıma sahiptir. İkincisi, optimize edilmiş bağlantı arayüzü, yoğuşmayı önlemek ve hızlı tepki süreleri sağlamak için tamamen ısıtmalı bir aktarım sistemine sahiptir. Üçüncüsü, sorunsuz yazılım entegrasyonu, kütle spektrometresi kontrolünü ve veri değerlendirmesini doğrudan Proteus® içine yerleştirerek, senkronize çalışma, sezgisel iş akışları ve kapsamlı analiz için gelişmiş görselleştirme araçları sunar.
Neden Bir Kütle Spektrometresini Termal Analiz Cihazına Bağlamalısınız?
Bir kütle spektrometresinin termal analiz cihazına bağlanması, birbirini tamamlayıcı bilgiler sağlayarak malzeme karakterizasyonunu önemli ölçüde geliştirir. Termal analiz, kütle veya ısı akışındaki değişiklikleri kaydederken, kütle spektrometrisi bu süreçler sırasında ortaya çıkan gazları – eser konsantrasyonlara kadar – tespit eder ve tanımlar. Dört kutuplu kütle spektrometreleri, yüksek hassasiyetleri, seçicilikleri ve sürekli çalışma kabiliyetleri nedeniyle bu amaç için özellikle uygundur. Bu kombinasyon, Ayrışma reaksiyonuBir ayrışma reaksiyonu, katı ve/veya gaz ürünler oluşturan kimyasal bir bileşiğin termal olarak indüklenen reaksiyonudur. ayrışma, OksidasyonOksidasyon, termal analiz bağlamında farklı süreçleri tanımlayabilir.oksidasyon ve reaksiyon mekanizmalarının daha derinlemesine anlaşılmasını sağlar ve hem araştırma hem de kalite kontrol için ideal bir çözüm sunar.
Yöntem
Termal Analizle Birleştirilmiş Kütle Spektrometrisi (MS)
Kütle spektrometrisi (MS), gaz halindeki Ayrışma reaksiyonuBir ayrışma reaksiyonu, katı ve/veya gaz ürünler oluşturan kimyasal bir bileşiğin termal olarak indüklenen reaksiyonudur. ayrışma ürünlerini kütle-yük oranlarına dayalı olarak tespit etmek ve karakterize etmek için kullanılan son derece hassas bir analitik tekniktir. Termogravimetrik analiz (TGA) gibi termal analizlerle birleştirildiğinde, MS, bir numunedeki kütle değişiklikleri ile ısıtma sırasında ortaya çıkan gazların yapısı arasında güvenilir bir korelasyon kurulmasına olanak tanır.
Bu birleşik sistem, Ayrışma reaksiyonuBir ayrışma reaksiyonu, katı ve/veya gaz ürünler oluşturan kimyasal bir bileşiğin termal olarak indüklenen reaksiyonudur. ayrışma, OksidasyonOksidasyon, termal analiz bağlamında farklı süreçleri tanımlayabilir.oksidasyon ve desorpsiyon gibi termal olaylara ilişkin gerçek zamanlı bilgiler sağlar. Yüksek hassasiyeti sayesinde kütle spektrometrisi, eser miktardaki bileşenleri bile tespit edebilir ve malzeme geliştirme, arıza analizi ve kalite kontrolü için değerli bilgiler sunar.
Kütle Spektrometresine Bağlı Bir Kılcal Bağlantının Çalışma Prensibi
Termal analiz bağlantısının amacı, termal bir olay sırasında ortaya çıkan tüm ilgili gazların numune alanından kütle spektrometresinin iyon kaynağına verimli bir şekilde taşınmasını sağlamaktır. Burada gaz molekülleri – genellikle elektron çarpmasıyla – iyonize edilir ve ortaya çıkan yüklü fragmanlar, m/z değerlerine göre kütle analizöründe ayrıştırılır. Bunlar daha sonra tespit edilerek bir kütle spektrumu olarak görüntülenir; burada her bir tepe noktası belirli bir gaz türüne veya fragmana karşılık gelir.
Güvenilir sonuçlar elde etmek için, termal analizörün fırınından bağlantı arayüzüne ve kütle spektrometresinin gaz girişine kadar tüm sistem boyunca optimize edilmiş gaz akış koşulları gereklidir; bu sayede optimize edilmiş koşullar altında hem kalitatif hem de kantitatif bilgiler sağlanır. MS algılaması için sadece small oranında bir temizleme gazı kısmı gerektiğinden, termodengede gaz çıkışına bir baypas takılır. Bu, fazla gaz akışını başka yöne yönlendirir ve MS performansını etkilemeden FT-IR spektrometresi gibi ek bir gaz analizörünün bağlanmasına olanak tanır.
Teknik Özellikler
Kütle Aralığı ve Çözünürlük
Isıtmalı Transfer Sistemi
Sorunsuz Yazılım Entegrasyonu
300 u’ya kadar (isteğe bağlı olarak 512 u) gaz algılama için mükemmel QMS
- Tüm kütle aralığı boyunca yüksek tepe kararlılığı
- Ön filtreli hiperbolik dört kutuplu sistem
- Yüksek dinamik aralık ve uzun ömür için ayrık dinotlara ve entegre Faraday kabına sahip SEM
- İki adetY2O3 kaplı filamentli EI kaynağı
- Farklı ölçüm koşullarına göre tüm ölçüm sisteminin (kütle ekseni, hassasiyet vb.) kolay ve hızlı kalibrasyonu için dahili referans
- Proteus® yazılımı ile çalıştırma ve veri değerlendirme
- Aëolos®, diğer gaz kaynaklarının analizi için de bağımsız olarak kullanılabilir
Maksimum Esneklik için Optimize Edilmiş Kılcal Bağlantı
- Aktarım yolundaki soğuk noktaların en aza indirilmesi
- Fırın çıkışından kapiler ve MS gaz girişine kadar tüm gaz transfer sistemi boyunca 300°C (isteğe bağlı olarak 350°C) sabit sıcaklık sayesinde yoğuşma olasılığı düşüktür
- Standart termoanalitik ölçüm yöntemleriyle (TGA, DSC, STA, DIL vb.) esnek bir şekilde birleştirilebilir ve aynı anda, örneğin MS-FT-IR gibi sistemlerle entegrasyon imkanı sunar
- Nemli atmosferlerde TGA-MS ölçümlerine olanak tanır
- Mevcut termal analizörlerin yükseltilmesine olanak tanır
Teknik Veriler
Kütle aralığı:
1 u ila 300 u, isteğe bağlı olarak 512 u, otomatik ayarlama dahil
İyon kaynağı:
Çapraz ışınlı El
Dedektör:
Ayrı dinotlara ve entegre Faraday kabına sahip SEM
Kapiler:
Kuvars cam (maks. 300°C), isteğe bağlı olarak paslanmaz çelik (maks. 350°C), besleme bobini ile, kolayca değiştirilebilir
Basınç düşürme:
Tek kademeli, 10³ mbar'dan 5x10⁻⁶ mbar'a, deliksiz
QMS ölçüm modları:
Analog tarama, çubuk grafik tarama, MID
Broşürler ve Teknik Özellik Sayfaları:
Hizmette Kanıtlanmış Mükemmellik
NETZSCH Analyzing & Testing olarak, termoanalitik ekipmanınızın optimum performansını ve uzun ömürlülüğünü sağlamak için dünya çapında kapsamlı bir hizmet yelpazesi sunuyoruz. Mükemmelliği kanıtlanmış bir geçmişe sahip olan hizmetlerimiz, cihazlarınızın etkinliğini en üst düzeye çıkarmak, kullanım ömürlerini uzatmak ve arıza sürelerini en aza indirmek için tasarlanmıştır.
Yıllara dayanan endüstri uzmanlığı ve inovasyonla desteklenen özel çözümlerimizle ekipmanınızın tüm potansiyelini ortaya çıkarın.
Yazılım
QMS 505 ile Birleştirilmiş Termal Analiz Kullanılarak Eşzamanlı Ölçümler Gerçekleştirmek İçin Yazılım Aëolos®
QMS 505 Aëolos® cihazına bağlı STA/TGA/DSC/DIL cihazları kullanılarak yapılan ölçümler, tamamen Proteus® yazılımı aracılığıyla kontrol edilebilir; bu yazılım, birbirine bağlı iki yöntemin ölçüm ve analiz yazılımlarını, hem kontrol hem de veri toplama amacıyla tek bir yazılım uygulamasında birleştirir.
Proteus® Bu yazılım, termal analizle ilgili tüm parametrelerin (örn. sıcaklık programı, ısıtma hızı vb.) yanı sıra kütle spektrometresiyle ilgili tüm parametrelerin (örn. kütle aralıkları, taramalar vb.) ayrı ayrı tanımlanmasına olanak tanır.
Birleştirilmiş ölçümler için, iki sistem (STA/TGA/DSC/DIL ve QMS 505 Aëolos®) aynı anda başlatılır ve durdurulur.
Ölçüm sırasında, termoanalitik ve MS verileri ortak bir grafikte görüntülenir ve tek bir ölçüm dosyasında saklanır. Bu dosya daha sonra Proteus® analiz yazılımında birleştirilmiş sunum ve değerlendirme amacıyla kullanılır. Artık karmaşık veri aktarımlarına veya farklı uygulamalar arasında geçiş yapmaya gerek kalmaz.
Tarama-Çubuk Grafiği Aracılığıyla Kapsamlı Bilgi
Tarama-çubuk grafiği, genellikle bir örnekten evrimleşen tüm türler hakkındaki kapsamlı bilgileri görselleştirmenin temeli olarak kullanılır. Proteus® yazılımında kullanıcılar, kaydedilen tüm kütle sayılarını ya da yalnızca ilgilendikleri seçilmiş olanları, zaman çözünürlüklü MID eğrileri olarak görüntüleyebilirler. Örnekte, argon ortamında ölçülen heptadekan için tekrarlanan taramalardan biri gösterilmektedir.
Yazılım hakkında daha fazla bilgi edinin:
- Termal analiz ve Kalite Yönetim Sisteminin (QMS) Proteus®
- Yöntem tabanlı ölçüm ve değerlendirmeye tam entegrasyon
- Eşzamanlı başlatma/durdurma
- Üç tarama modu: analog, çubuk grafik ve MID
- Farklı tarama çubuk grafiği aralıklarının eşzamanlı kullanımı
- Taramma modu, hızı ve hassasiyetinin kanala özgü optimizasyonu
- Otomatik numune değiştiricinin her bir konumu için ayrı MS parametreleri
- Doğrudan içinde MS değerlendirmesi Proteus®
- MS verilerinin zaman ve sıcaklıkla hassas bir şekilde ilişkilendirilmesi
- MS sinyallerinin (TIC ve seçilen m/z) termal eğrilerle birlikte görüntülenmesi
- TGA/DSC ve sıcaklık ile birleştirilmiş spektrum verilerinin 3D görselleştirilmesi
- Veritabanı karşılaştırması için 3D grafiklerden 2D MS verilerinin basit bir şekilde çıkarılması
- Harici tanımlama için spektrumların NIST formatında dışa aktarılması
