Úvod
Rukavicový box je uzavřený prostor určený k usnadnění manipulace s materiály v kontrolované atmosféře. Tento systém je nezbytný v mnoha vědeckých a průmyslových aplikacích (např. v jaderném výzkumu a výrobě baterií), kde by okolní vzduch nebo vlhkost mohly narušit citlivé procesy nebo reaktivní látky.
Existují dva základní typy systémů rukavicových boxů:
- Systémy na ochranu osob - pracují pod tlakem, který je nižší než okolní atmosféra, aby se zajistilo, že do prostředí neuniknou žádné škodlivé látky. Příkladem jsou rukavičkové boxy používané pro manipulaci s infekčními látkami nebo radioaktivními materiály (v tomto případě lze použít horkou komoru).
- Systémy chránící materiály - Pracují pod přetlakem, takže jsou ideální pro práci s látkami, které vyžadují přísně kontrolovanou atmosféru. Přetlak zabraňuje přístupu okolního vzduchu, čímž se udržuje vysoce konzistentní a definované vnitřní prostředí.
Experimentální
Tato práce se zaměřuje na druhý typ - rukavicový box s přetlakem - protože ten je ideální pro aplikace termické analýzy zahrnující reaktivní nebo hygroskopické materiály.
Při syntéze směsí - například soli - je nezbytné znát přesnou hmotnost a čistotu každé složky, aby bylo možné přesně získat požadované složení. Mnoho solí, včetně dusičnanu vápenatého (Ca(NO₃)₂), je vysoce hygroskopických a snadno absorbují vlhkost z okolní atmosféry. Tato absorbovaná voda mění efektivní hmotnost a složení soli, což vede ke značným odchylkám ve stechiometrii.
Pro zajištění přesného složení je proto nutné výchozí sloučeniny před přípravou směsi přečistit a vysušit. Provádění těchto kroků za okolních podmínek může vnést nekontrolovanou vlhkost, což vede k nepřesným směšovacím poměrům a zhoršeným vlastnostem materiálu. Práce v rukavicovém boxu s přísně kontrolovanou atmosférou s nízkou vlhkostí (obvykle <1 ppm H₂O a O₂) zajišťuje, že materiály zůstávají suché, což umožňuje přesné vážení a manipulaci s hygroskopickými látkami v průběhu celého procesu syntézy.
Výsledky testů
Ke stanovení obsahu vlhkosti soli lze použít termogravimetrickou analýzu (TGA). Za tímto účelem byl Ca(NO₃)₂ - xH₂O zahříván na 300 °C v inertní atmosféře (N2) v grafitovém kelímku v přístroji TGA, kde byl zaznamenán úbytek hmotnosti v důsledku uvolňování vody v závislosti na teplotě a čase. Příslušné výsledky jsou uvedeny na obrázku 2. Hmotnostní úbytek činil 29,8 %, což odpovídá počátečnímu množství molekul vody 3,87 molu na 1 mol Ca(NO3)2.
Pro posouzení rychlosti zpětné absorpce vlhkosti za okolních podmínek byl kelímek na krátkou dobu vyjmut z TGA a poté ihned znovu vložen pro následné měření hmotnosti. Přestože doba expozice mimo TGA byla krátká, byl přesto pozorován úbytek hmotnosti 0,2 % (vzhledem k počáteční hmotnosti vzorku) (viz červená křivka na obrázku 3), což svědčí o značném pohlcení vlhkosti i během této krátké doby.

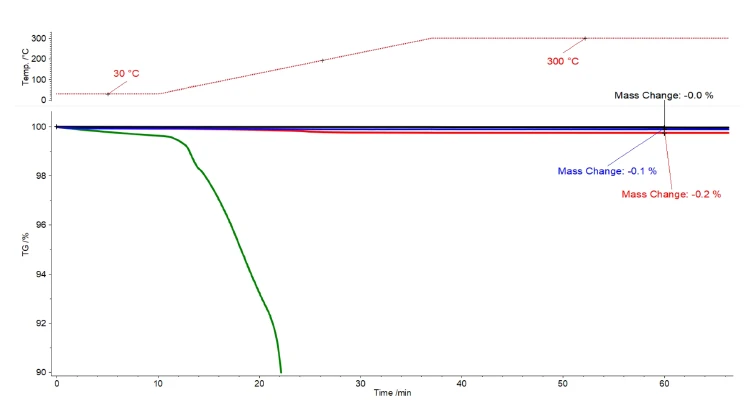

Existuje několik způsobů, jak minimalizovat absorpci vlhkosti při manipulaci se vzorky. Například použitím víka kelímku s otvorem small lze omezit přímý kontakt s vlhkým vzduchem, případně proplachováním kelímků na autosampleru suchým inertním plynem lze dále omezit rehydrataci před měřením. Tyto metody byly použity na vzorek; výsledky jsou uvedeny na obrázku 3. Tato měření ukazují, že příjem vlhkosti po měření TGA lze účinně minimalizovat použitím víčka kelímku (0,1% hmotnostní ztráta) nebo ještě účinněji proplachováním autosampleru (ASC) suchým inertním plynem (0,0% hmotnostní ztráta).
Tato opatření však plně neřeší problém skladování vzorku mezi měřeními nebo před dalším zpracováním. U vzorků citlivých na vlhkost je běžným řešením skladování v exsikátoru, ale ještě účinnější je skladování v rukavicovém boxu v inertní atmosféře.
Provoz systému TGA nebo STA (Simultaneous Thermal Analyzer) přímo v rukavicovém boxu nabízí značné výhody: Umožňuje jak přesné stanovení obsahu vlhkosti, tak manipulaci bez vlhkosti a skladování vzorku bez přenesení do okolních podmínek.
Obrázek 4 znázorňuje tento přístup: Druhý vzorek Ca(NO₃)₂-xH₂O (počáteční hmotnostní úbytek: 29,5 %) byl vysušen pomocí STA umístěného uvnitř rukavicového boxu. Po vysušení byl kelímek ponechán otevřený v atmosféře rukavicového boxu po dobu osmi dnů. Během opakovaného měření nebyl pozorován žádný další úbytek hmotnosti, což potvrzuje stabilitu vzorku v suchém prostředí rukavicového boxu.
Při použití systémů NETZSCH STA 449/509 umožňuje dostupnost široké škály materiálů, velikostí a geometrií kelímků nejen přesnou termickou analýzu, ale také sušení větších množství materiálu, díky čemuž jsou tyto přístroje vhodné pro přípravné kroky sušení při syntéze směsí solí (obr. 5). Tato flexibilita umožňuje výzkumným pracovníkům přizpůsobit experimentální uspořádání specifickým požadavkům a zajistit analytickou přesnost i praktickou efektivitu přípravy vzorků.
Závěr
Integrace systému TGA nebo STA do rukavicového boxu nabízí jasné výhody při analýze a manipulaci s materiály citlivými na vlhkost. Prováděním termické analýzy přímo v rukavicovém boxu v suché inertní atmosféře je možné přesně pracovat s hmotností jednotlivých sloučenin, jako jsou Ca(NO₃)₂ nebo jiné hygroskopické soli, a také skladovat a dále zpracovávat vzorky bez rizika jejich rehydratace.
Experimentální výsledky potvrzují, že vzorky vysušené a uložené v rukavicovém boxu zůstávají stabilní po delší dobu, a to i v případě, že jsou ponechány v otevřeném kelímku.
Celkově lze říci, že použití přístrojů TGA/STA v rukavicovém boxu představuje robustní a účinný přístup k zachování integrity vzorků v průběhu celého pracovního postupu - od analýzy až po syntézu - zejména v aplikacích, kde představuje kritický problém atmosférická vlhkost.
