TMA 512 Hyperion Select
Thermomechanische Analyse

TMA 512 Hyperion® Select

Thermomechanischer Analysator - Vertikales Dilatometer

Highlights

Die TMA 512 Hyperion® Select - ermöglicht es , selbst kleinste Dimensionsänderungen zu erkennen, und liefert so wichtige Einblicke in Ihr Material.

Präzision im Nanometerbereich mit bewährter LVDT-Technologie
Das Herzstück der TMA 512 Hyperion® ist ein hochempfindlicher LVDT-Sensor, der Längenänderungen bis in den Nanometerbereich messen kann. Er verfügt über eine beeindruckende digitale Auflösung von 0,125 nm. Dies bietet eine präzise Erfassung von Dimensionsänderungen und liefert außergewöhnliche Ergebnisse für Ihre thermischen Analysen.

Messstatus immer im Blick mit innovativem Display und LED-Statusbalken
Die LED-Lichtleiste am Gerät zeigt Informationen zur aktuellen Messung auch aus größerer Entfernung deutlich an. Das benutzerfreundliche Touchscreen-Display ermöglicht eine einfache Steuerung und Echtzeitüberwachung. Es ist nahtlos in unsere Proteus®-Software integriert, die eine schnelle Einrichtung und Verwaltung der Messungen ermöglicht.

Flexible Temperatur- und Atmosphärenregelung in einem vakuumdichten TMA-System
Die austauschbaren Öfen unterstützen einen breiten Temperaturbereich. In der Select-Version reicht dieser von -150 °C bis 1500 °C (optional 1600 °C). Darüber hinaus ist es möglich, verschiedene Gasatmosphären zu erzeugen. Das Modell mit zwei Öfen ermöglicht einen schnellen Wechsel bei geänderten Prüfanforderungen.

Kraftmodulation
Digital programmierbare Kraft- oder Wegsteuerung bis zu 3 N mit linearer oder schrittweiser Kraftänderung und kontinuierlicher Kraftmodulation zur Bestimmung viskoelastischer Eigenschaften wie RelaxationWhen a constant strain is applied to a rubber compound, the force necessary to maintain that strain is not constant but decreases with time; this behavior is known as stress relaxation. The process responsible for stress relaxation can be physical or chemical, and under normal conditions, both will occur at the same time. Relaxation, KriechenKriechen beschreibt eine zeit- und temperaturabhängige plastische Verformung von Werkstoffen unter konstanter Kraft. Wird eine konstante Kraft z.B. auf eine Kautschukmischung aufgebracht, hat die die anfängliche Deformation, die durch diese Kraft erhalten wird, keinen festgelegten Wert.Kriechen und SpannungSpannung ist definiert als Kraftniveau, das auf eine Probe mit definiertem Querschnitt aufgebracht wird (Spannung = Kraft/Fläche). Proben mit runden oder rechteckigen Querschnitten können komprimiert oder gestreckt werden. Elastische Materialien, wie Elastomere, können bis um das 5- oder 10-fache ihrer ursprünglichen Länge gedehnt werden.Spannung/DehnungDehnung beschreibt die Deformation eines Materials, das durch eine von außen einwirkende Kraft oder Spannung mechanisch belastet wird. Gummimischungen zeigen Kriech-Eigenschaften, wenn eine statische Last aufgebracht wird.Dehnung.

Wasserstoff-Forschung
ErmöglichtMessungen in bis zu 100%iger Wasserstoffatmosphäre bei maximaler Sicherheit.

Nahtlose Gerätekompatibilität
Die Öfen für den TMA 512 Hyperion® sind vollständig kompatibel mit anderen NETZSCH-Thermoanalysatoren, wie z.B. der STA 509 Jupiter® und der DSC 500 Pegasus®, und ermöglichen eine vielseitige Laborintegration.

Entdecken Sie die fünfteilige DIL- und TMA-Webinarserie

Lernen Sie die Grundlagen und fortgeschrittenen Anwendungen von DIL und TMA kennen, um das dimensionale und thermomechanische Materialverhalten sicher zu charakterisieren, die thermischen Ausdehnungs- und Verformungseigenschaften genau zu bestimmen und die Materialentwicklung und Verarbeitungsleistung zu optimieren.

Alle Webinare entdecken

Bitte akzeptieren Sie Marketing-Cookies um das Video anzuschauen.

Thin film ribbon cable thermal conductivity testing
LED Statusleiste und Touch-Display
Alle Informationen auf einen Blick

Die LED-Statusleiste des TMA 512 Hyperion® ermöglicht das Überwachen der Messung aus der Ferne. Dabei zeigen verschiedene Farben den Gerätestatus an. Über das integrierte Touchdisplay können die Messungen benutzerfreundlich kontrolliert und die Einstellungen leicht angepasst werden.

Wir stellen vor: H2Secure! Die sichere Lösung für Wasserstofftests

Das innovative H2Secure-Konzept von NETZSCH für die TMA 512 Hyperion® bietet eine umfassende, sichere und anpassbare Lösung für die Prüfung von Materialien in Kontakt mit wechselnden Wasserstoffkonzentrationen. Mit seinem robusten, integrierten Sicherheitsprotokoll ermöglicht H2Secure die zuverlässige Durchführung komplexer Oxidations-Reduktions-Zyklen und die Gewinnung präziser Erkenntnisse über die Reaktionskinetik und das Materialverhalten, ohne die Sicherheit zu beeinträchtigen. Erleben Sie modernste Leistung und Sicherheit mit der bewährten NETZSCH Wasserstoffprüftechnologie.

TMA 512 Hyperion zur präzisen Messung unter Wasserstoff, verbunden mit H2Secure für innovative Analysen.
TMA 512 Hyperion® verbunden mit H2Secure für Messungen in Wasserstoff-Atmosphäre

Unser Qualitätsversprechen:

Die unbegrenzte NETZSCH-Garantie

Unser Engagement für Qualität geht weit über unsere Analysegeräte hinaus. Wir wissen, dass Ihre Investition in Spitzentechnologie eine langfristige ist. Deshalb bieten wir Ihnen etwas Einzigartiges – unsere unbegrenzte Garantie.

Methode

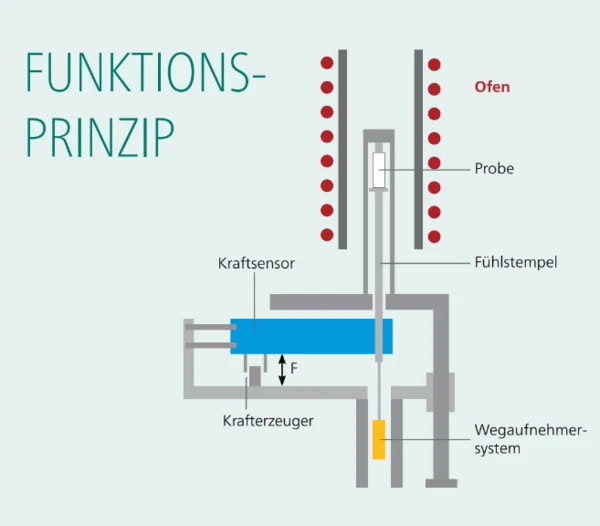

Die Bestimmung von Dimensionsänderungen mit TMA

Die thermomechanische Analyse (TMA) ist ein Verfahren zur Bestimmung der Dimensionsänderung von festen, flüssigen oder pastösen Materialien in Abhängigkeit von der Temperatur und/oder der Zeit unter einer definierten mechanischen Kraft (DIN 51005, ASTM E 831, ASTM D696, ASTM D3386, ISO 11359 - Teile 1 bis 3). Sie ist eng verwandt mit der Dilatometrie, die die Längenänderung von Proben unter vernachlässigbarer Belastung bestimmt (DIN 51045).

TMA wendet eine definierte Kraft an und unterstützt verschiedene Messmodi wie Druck, Zug oder Biegung, um detaillierte Einblicke in das Materialverhalten zu erhalten. TMA erkennt thermische Ausdehnung und Übergänge wie Phasenwechsel, Erweichung und SinternSintern ist ein Herstellungsverfahren zur Bildung eines mechanisch stabilen Körpers aus einem keramischen oder metallischen Pulver.Sintern. TMA findet breite Anwendung in Forschung, Entwicklung und Qualitätskontrolle und ist unerlässlich für die Analyse von Kunststoffen, Elastomeren, Verbundwerkstoffen, Klebstoffen, Folien, Fasern, Keramik, Glas und Metallen. Sie hilft Ingenieuren, die Leistung zu optimieren und die Zuverlässigkeit ihrer Produkte zu gewährleisten.

Spezifikationen

Temperaturbereich-150 °C bis 1500 °C/optional 1600 °C
Öfen
  • IC-Ofen kompatibel mit Intracooler
  • SiC-Ofen
  • Stahl-Ofen
Probendimensionen

Probenlänge max.: 30 mm

  • Ausdehnung: Ø 12 mm, Ø 10mm, Ø 8mm
  • 3-Punkt-Biegung: Länge: 24 mm, Breite: 5 mm, freie Biegelänge: 5, 10, 20 mm
  • Zug: Breite: 6/8 mm, Dicke: 1 mm
Temperatur: Genauigkeit / Präzision / Auflösung1 K / 0.1 K / 0.001 K
 Kraftbereich (an der Probe) 10 mN … 3 N (gültig für Druck- und Zugkräfte in Abhängigkeit vom Probenhalter)
Heiz- / Kühlraten 0.001 K/min to 50 K/min
Gasflussregelung

1-fach Schalter

optional 3-fach Schalter oder MFC (Mass Flow Controler)

 Kraft und DeformationSimultane Messung von Kraft- und Wegsignal
 Kraftauflösung < 0.01 mN

Zubehör und mehr:

Mit unseren austauschbaren Probenhaltern können Sie Ihre Prüfungen an jedes Material und jede Probenform anpassen. Wir bieten Ihnen die perfekte Lösung für Ausdehnungs-, Penetrations-, Zug- und 3-Punkt-Biegeprüfungen. Zubehörteile aus Quarzglas sind bis zu einer Temperatur von 1100 °C beständig, Ausführungen aus Aluminiumoxid sogar bis zu einer Temperatur von 1600 °C. Überzeugen Sie sich selbst von der Flexibilität, Präzision und Langlebigkeit unserer speziell auf Ihre individuellen Anwendungsanforderungen zugeschnittenen Produkte.

Auswahl an Probenhaltern aus Quarzglas und Aluminiumoxid

Mit unseren Probenbehältern können Sie das Ausdehnungsverhalten von Pulvern, Pasten, Flüssigkeiten und Metallen bis zum Schmelzpunkt untersuchen. Wir bieten auch Zubehör für Immersionsquell- und Salzschmelzversuche.

Spezialcontainer für Salzschmelzen

Die TMA 512 Hyperion®-Analysatoren sind mit vakuumdichten Anschlüssen ausgestattet, die fehlerfreie Messungen in hochreinen Atmosphären oder Vakuumumgebungen ermöglichen. Die Select-Version verfügt über einen integrierten Gasschalter. Optional ist ein integrierter Massendurchflussregler (MFC) erhältlich, der bis zu vier verschiedene Gase verarbeiten kann. Mithilfe dieses flexiblen Systems können Sie mühelos Spülgase wechseln, Atmosphären anpassen und Gasdurchflussraten feinabstimmen.

Customer support representative at a computer, smiling and engaged, highlighting NETZSCH's commitment to service excellence.

Proven Excellence im Service

NETZSCH Analysieren & Prüfen bietet Ihnen weltweit ein umfassendes Angebot an Services, um die optimale Leistung und Langlebigkeit Ihrer thermoanalytischen Geräte zu gewährleisten. Wir helfen Ihnen dabei, die Effektivität Ihrer Geräte zu maximieren, ihre Lebensdauer zu verlängern und Ausfallzeiten zu minimieren.

Schöpfen Sie das volle Potenzial Ihrer Geräte mit unseren maßgeschneiderten Lösungen aus, die auf jahrelanger Branchenerfahrung und Innovation beruhen.

Software

Proteus® - Best Practice für Messung und Auswertung

Die Proteus®-Software wird Ihren Arbeitsablauf verbessern. Sie rationalisiert Analysen und Berichte und ermöglicht es Ihnen, schnellere und bessere Entscheidungen zu treffen. Diese hochmoderne Lösung erfüllt alle Benutzeranforderungen mit reibungsloser Bedienung, schneller Leistung und äußerst zuverlässigen Ergebnissen. Sie kombiniert eine Vielzahl leistungsstarker Funktionen mit einer übersichtlichen, einfach zu bedienenden Benutzeroberfläche, die sowohl für Anfänger als auch für erfahrene Benutzer intuitiv und leicht zu erlernen ist.

Präzise Kraft- und Wegmessungen mit dem TMA 512 Hyperion®

Erleben Sie unübertroffene Kontrolle mit dem TMA 512 Hyperion®, der über ein elektromagnetisches Kraftsystem verfügt, das schnelle Anpassungen in Echtzeit und eine hochempfindliche Krafterfassung mit einer Auflösung von weniger als 0,01 mN ermöglicht. Egal, ob Sie empfindliche Fasern oder robuste Materialien prüfen, die Kraft kann über die intuitive Software präzise angewendet und eingestellt werden.

Eine erweiterte Analyse viskoelastischer Eigenschaften wie RelaxationWhen a constant strain is applied to a rubber compound, the force necessary to maintain that strain is not constant but decreases with time; this behavior is known as stress relaxation. The process responsible for stress relaxation can be physical or chemical, and under normal conditions, both will occur at the same time. Relaxation, KriechenKriechen beschreibt eine zeit- und temperaturabhängige plastische Verformung von Werkstoffen unter konstanter Kraft. Wird eine konstante Kraft z.B. auf eine Kautschukmischung aufgebracht, hat die die anfängliche Deformation, die durch diese Kraft erhalten wird, keinen festgelegten Wert.Kriechen und Spannung/Dehnung ist durch gleichzeitige Messung von Weg und Kraft möglich. So können Sie detaillierte Spannungs-Relaxations-Tests durchführen und aufzeigen, wie Materialien im Laufe der Zeit unter konstanter Verformung reagieren, wodurch Sie die Leistung zuverlässig optimieren können

Verfügbare Softwarefunktionen:

Mithilfe dieses optionalen Software Features können Sie die DichteDie Massen-Dichte ist definiert als Verhältnis zwischen Masse und Volumen.Dichteänderung von Proben mit verschiedenen Konsistenzen bestimmen, also von Feststoffen, viskosen Materialien wie Pasten, Flüssigkeiten oder Schmelzen. Außerdem können Sie die VolumenausdehnungDas Volumen von Gasen/Festkörpern/Flüssigkeiten ändert sich mit der Temperatur, dem Druck oder den Kräften, die auf die Gase/Festkörper/Flüssigkeiten einwirken. Im Fall von thermischer Analyse werden temperaturabhängige Änderungen untersucht.Volumenausdehnung isotroper Materialien ermitteln.

Das c-DTA-Signal ermöglicht die gleichzeitige Analyse von Längenänderungen und endothermen/exothermen Effekten. Darüber hinaus kann es zur Temperaturkalibrierung verwendet werden

Die intelligente Software AutoEvaluation von NETZSCH analysiert thermoanalytische Daten schnell und mühelos. Verabschieden Sie sich von manuellen Auswertungen! AutoEvaluation interpretiert Ihre Messkurven selbstständig und liefert sofort präzise Ergebnisse. Bei Polymertests erkennt sie mit nur einem Klick automatisch wichtige Effekte, wie den Glasübergang und die Erweichungspunkte.

Die Softwareerweiterung Identify von NETZSCH ist ein leistungsstarkes Werkzeug zur Analyse und Interpretation von Längenänderungen (DIL/TMA). Sie enthält umfangreiche Bibliotheken mit Hunderten von Einträgen aus verschiedenen Materialkategorien. Benutzer können auch eigene Bibliotheken erstellen und diese über ein Netzwerk gemeinsam nutzen.

Die Ratenkontrolliertes Sintern (RCS)Die Eigenschaften von Sinterprodukten, wie Dichte und Partikelgrößenverteilung, werden durch die Sinterbedingungen (Temperatur, Atmosphäre, etc.) und insbesondere durch deren Sinterraten bestimmt.RCS-Technologie gibt Ihnen die volle Kontrolle über Ihren Sinterprozess. Sie liefert präzise, adaptive Heizprofile, mit denen sich die Mikrostruktur und Verdichtung optimieren lassen. Im Gegensatz zu herkömmlichen Methoden passt RCS die Ofentemperatur dynamisch an, um die von Ihnen gewünschte Sintergeschwindigkeit aufrechtzuerhalten. Dazu wird die Aufheizung je nach Materialverhalten gestoppt, gestartet oder moduliert. Diese intelligente Steuerung sorgt für hervorragende Ergebnisse und liefert Ihnen wertvolle Temperaturdaten, mit denen Sie Ihren Produktionsprozess feinabstimmen und verbessern können. Erleben Sie ein intelligenteres und schnelleres Sintern, das perfekt auf Ihre Materialien zugeschnitten ist!

Die Temperaturmodulation der TMA trennt reversible Effekte (wie Glasübergänge) von irreversiblen Prozessen (wie RelaxationWhen a constant strain is applied to a rubber compound, the force necessary to maintain that strain is not constant but decreases with time; this behavior is known as stress relaxation. The process responsible for stress relaxation can be physical or chemical, and under normal conditions, both will occur at the same time. Relaxation oder VerdampfungVerdampfung beschreibt die Phasenumwandlung eines Stoffes von der flüssigen in die gasförmige Phase. Beim Verdampfen eines Stoffes unterscheidet man grundsätzlich zwei Formen, Sieden und Verdunstung.Verdampfung) und ermöglicht so eine klarere Materialanalyse. Bei Sinterungsuntersuchungen unterscheidet sie zwischen Schrumpfung und Ausdehnung, um genaue Ergebnisse zu erzielen. Mithilfe eines kombinierten linearen und periodischen Temperaturprogramms liefert diese Methode detaillierte Daten zu den gesamten und reversiblen/nicht reversiblen Dimensionsänderungen (dL) sowie zu den Wärmeausdehnungskoeffizienten (CTE) und zu Amplitude und Phase.

A red Formula 1 car is at a pit stop, surrounded by team members in red uniforms performing quick tire changes.

Beratung & Vertrieb

Haben Sie weitere Fragen zum Gerät oder zur Methode und möchten mit einem Vertriebsmitarbeiter sprechen?

Service & Support

Sie haben bereits ein Gerät und benötigen technische Unterstützung oder Ersatzteile?

Downloads und Media

Videos

Maximale Vielseitigkeit, minimaler Aufwand - Entdecken Sie die neue TMA 512 Hyperion® Serie von NETZSCH

Bitte akzeptieren Sie Marketing-Cookies um das Video anzuschauen.

Unerreichte Vielseitigkeit in der thermomechanischen Analyse - entdecken Sie die neue TMA 512 Hyperion® Serie: Analysieren Sie Dimensionsänderungen unter realen Bedingungen, von Feuchtigkeit bis zum Kriechen bei hohen Temperaturen, mit Präzision und Leichtigkeit.
