Introduction
Les hydrogels d’alcool polyvinylique (PVA) sont des matériaux polymères souples et hautement performants qui offrent de vastes perspectives d’application dans des domaines tels que la biomédecine, l’électronique flexible et l’ingénierie tissulaire, grâce à leur excellente biocompatibilité, leurs propriétés mécaniques ajustables et leur structure réticulaire tridimensionnelle unique. Les essais rhéologiques constituent une méthode essentielle pour étudier les propriétés viscoélastiques, la structure réticulaire et les propriétés mécaniques des hydrogels de PVA ; ils jouent un rôle significatif dans la compréhension de la relation entre la microstructure d’un matériau et ses performances macroscopiques.
Les hydrogels de PVA se caractérisent par une structure réticulaire tridimensionnelle formée par la liaison des chaînes moléculaires de PVA via une réticulation physique ou chimique, ce qui leur permet d’absorber et de retenir des quantités importantes d’eau sans se dissoudre. Les hydrogels d’alcool polyvinylique (PVA) présentent une excellente biocompatibilité ; ils sont non toxiques et non irritants, ce qui les rend adaptés aux applications biomédicales. Leurs propriétés mécaniques modulables permettent d’ajuster leurs caractéristiques, allant d’une texture souple et élastique à une résistance et une ténacité élevées, en modifiant les conditions de préparation. Leur forte hydrophilie, associée à une teneur en eau élevée, leur confère des propriétés de transport de masse supérieures. Leur stabilité chimique exceptionnelle leur permet de conserver leur intégrité structurelle dans divers environnements.
Les essais de module rhéologique sont essentiels pour établir un lien entre la microstructure des hydrogels de PVA et leurs performances d’application macroscopiques, fournissant ainsi des indications directes pour les applications pratiques du matériau. Le module de stockage (G') reflète directement la densité de réticulation et la résistance du réseau du matériau. Pour les applications soumises à des charges, telles que le cartilage artificiel ou les ligaments, une valeur de G' suffisamment élevée indique que le matériau peut conserver sa forme sous une charge dynamique et répartir efficacement les contraintes. À l’inverse, le Module visqueuxLe module complexe (composante visqueuse), module de perte ou G'', est la partie "imaginaire" du module complexe global des échantillons. Cette composante visqueuse indique la réponse liquide ou déphasée de l'échantillon mesuré. module de perte (G'') et le facteur de perte (tan δ) caractérisent la capacité du matériau à dissiper l’énergie par le biais de la viscosité. Dans des applications telles que la lubrification des articulations, une viscosité appropriée facilite l’absorption d’énergie, tandis que dans le domaine de la libération de médicaments, la viscosité peut être utilisée pour contrôler les vitesses de libération. La détermination de la Région viscoélastique linéaire (LVER)Dans le LVER, les contraintes appliquées ne sont pas suffisantes pour provoquer une rupture de la structure, ce qui permet de mesurer d'importantes propriétés micro-structurelles.région viscoélastique linéaire (LVER) par des essais rhéologiques permet d’évaluer la stabilité structurelle du matériau en conditions réelles d’utilisation (par exemple, flexion et frottement répétés d’un cartilage artificiel). Par conséquent, le module rhéologique n’est pas seulement un indicateur quantitatif permettant d’évaluer les propriétés mécaniques des hydrogels de PVA, mais également un critère essentiel pour déterminer leur adéquation à des applications spécifiques et pour optimiser les procédés de préparation.
Mesures et résultats
Préparation d'une solution de PVA

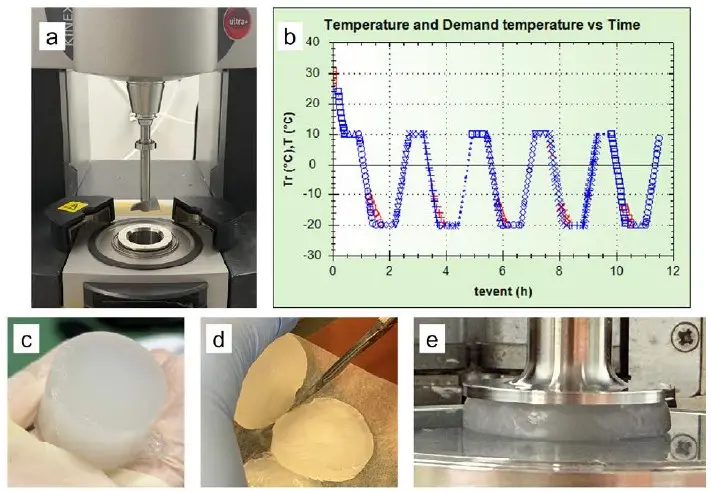

La méthode de préparation spécifique est détaillée dans la note d'application n° 421 d'NETZSCH. Tout d'abord, une solution homogène de PVA a été préparée à l'aide d'un agitateur à pales et d'un récipient de 34 mm (figure 1a). Ensuite, un hydrogel de PVA en vrac a été fabriqué par une méthode physique de congélation-décongélation, selon une séquence cyclique de chauffage et de refroidissement, à l’aide de notre appareil Kinexus (figure 1b). L’hydrogel en vrac ainsi obtenu a ensuite été découpé en morceaux à l’aide d’un couteau (figure 1d). L’échantillon a ensuite été placé sur le rhéomètre (figure 1e) avec un contrôle de la force normale afin d’assurer un bon contact entre l’échantillon et les géométries. Les essais rhéologiques pertinents ont alors été réalisés.
Cette note d'application ne se concentre pas uniquement sur l'effet de la teneur en PVA sur les propriétés structurelles des hydrogels. C'est pourquoi deux types d'hydrogels présentant des teneurs en PVA différentes (8 % en poids et 15 % en poids) ont été préparés. Les conditions de gel-dégel étaient identiques pour les deux échantillons, comme le montre la figure 1b. La séquence comprend 5 cycles, chacun comprenant : une montée en température de 10 °C à -20 °C à raison de 1 K/min ; un maintien pendant 30 minutes à -20 °C ; une montée en température de -20 °C à 10 °C à raison de 1 K/min ; et un maintien pendant 30 minutes à 10 °C.
Essais mécaniques et structuraux sur des hydrogels de PVA

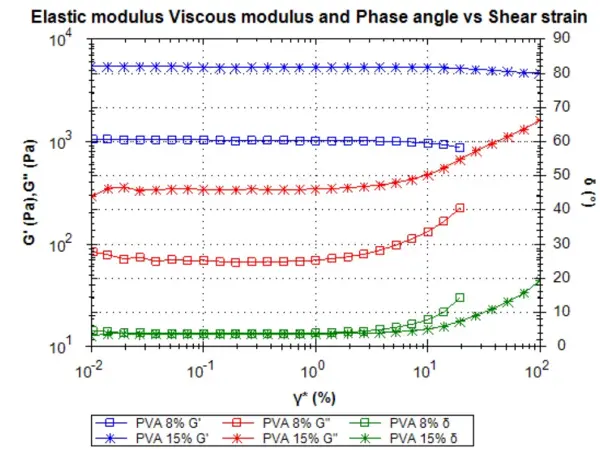

La figure 2 présente les courbes de balayage d'amplitude pour des hydrogels de PVA à des concentrations de 8 % en poids et 15 % en poids. Les résultats des essais indiquent que l'hydrogel de PVA à 15 % en poids présente un module de stockage, G', plus élevé et une Région viscoélastique linéaire (LVER)Dans le LVER, les contraintes appliquées ne sont pas suffisantes pour provoquer une rupture de la structure, ce qui permet de mesurer d'importantes propriétés micro-structurelles.région viscoélastique linéaire (LVER) plus large. Le module de stockage, G', de l'hydrogel de PVA à 15 % en poids est nettement supérieur à celui de l'hydrogel de PVA à 8 % en poids. Pour les applications soumises à des charges, telles que le cartilage artificiel, ce module est un indicateur essentiel de la capacité d'un matériau à résister à la déformation. La valeur plus élevée de G' de l’hydrogel de PVA à 15 % en poids indique une densité de réticulation plus élevée et une structure réticulaire plus solide, ce qui lui permet d’offrir une plus grande rigidité pour simuler la réponse mécanique du cartilage artificiel sous des charges physiologiques. Par conséquent, l’hydrogel de PVA à 15 % en poids imite plus fidèlement les propriétés mécaniques du cartilage naturel que l’hydrogel de PVA à 8 % en poids, ce qui lui permet potentiellement de préserver l’espace articulaire et d’amortir les chocs plus efficacement.
La Région viscoélastique linéaire (LVER)Dans le LVER, les contraintes appliquées ne sont pas suffisantes pour provoquer une rupture de la structure, ce qui permet de mesurer d'importantes propriétés micro-structurelles.région viscoélastique linéaire (LVER) de l’hydrogel de PVA à 15 % en poids est également plus large que celle de l’hydrogel de PVA à 8 % en poids, ce qui indique qu’il peut conserver sa structure réticulaire sans rupture sur une plage plus étendue de déformation de cisaillement et qu’il possède une stabilité structurelle supérieure. Le cartilage artificiel présent dans les articulations humaines doit supporter des contraintes de cisaillement et de compression à long terme, périodiques et d’amplitude large, telles que celles subies lors de la marche ou de l’accroupissement. Une Région viscoélastique linéaire (LVER)Dans le LVER, les contraintes appliquées ne sont pas suffisantes pour provoquer une rupture de la structure, ce qui permet de mesurer d'importantes propriétés micro-structurelles.LVER plus large indique que l’hydrogel de PVA à 15 % en poids est capable de préserver l’intégrité de son réseau tridimensionnel sous des déformations d’ large, ce qui le rend moins sujet à la déformation plastique ou à la rupture. Cela garantit la durabilité et la sécurité à long terme du matériau de l’implant dans des conditions de contrainte complexes.

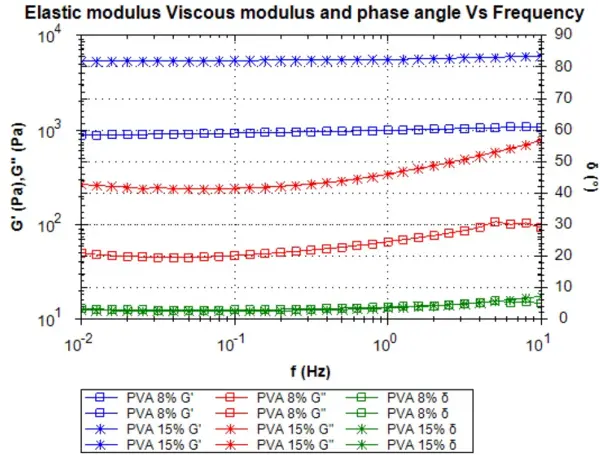

La figure 3 présente les courbes de balayage de fréquence pour des hydrogels de PVA à des concentrations de 8 % en poids et de 15 % en poids. L’ensemble de la plage de balayage de fréquence correspond à différentes vitesses de mouvement des articulations humaines, de la marche lente à la course. Le module de stockage de l’hydrogel de PVA à 15 % en poids est supérieur à celui de l’hydrogel de PVA à 8 % en poids. Cela indique que, dans des conditions de charge dynamique, l’hydrogel de PVA à 15 % en poids peut offrir une plus grande rigidité pour résister à la déformation. Cela signifie que, qu’il s’agisse de charges statiques à basse fréquence ou de charges d’impact à haute fréquence, l’hydrogel de PVA à 15 % en poids peut supporter plus efficacement le poids du corps et soulager les contraintes. Cependant, les angles de phase des deux hydrogels de PVA sont pratiquement identiques. Cela suggère que, bien que l’augmentation de la concentration en PVA renforce la rigidité du matériau, elle n’affecte pas sa viscoélasticité. Cela implique que, tout en offrant un soutien mécanique plus solide, l’hydrogel à 15 % en poids de PVA conserve des performances d’absorption d’énergie et d’amortissement similaires à celles de l’hydrogel à 8 % en poids de PVA, qui présente une teneur en eau plus élevée. Cette viscoélasticité appropriée permet d’absorber efficacement l’énergie d’impact lors des mouvements articulaires et de protéger l’articulation.
En résumé, l'hydrogel de PVA à 15 % en poids constitue un choix plus judicieux que l'hydrogel de PVA à 8 % en poids. Bien que l’hydrogel de PVA à 8 % en poids présente un module de Young plus faible, ce qui le rend plus souple et lui confère une plus grande teneur en eau ainsi qu’une meilleure capacité de transport des substances, sa capacité de charge est insuffisante pour l’environnement porteur des articulations, ce qui le rend plus sujet à la fatigue mécanique ou à la rupture en raison d’une déformation excessive. En revanche, l’hydrogel de PVA à 15 % en poids permet de mieux simuler le comportement mécanique viscoélastique du cartilage articulaire grâce à sa structure réticulaire plus dense. Il améliore considérablement la rigidité sans compromettre la viscoélasticité. Dans les applications pratiques, cela se traduit par une absorption supérieure de l’énergie d’impact et une meilleure résistance à la déformation, ce qui peut contribuer à protéger l’articulation.
Conclusion
La rhéologie est un facteur essentiel pour comprendre la relation entre la microstructure des hydrogels de PVA et leurs performances macroscopiques en application. Les résultats des essais de balayage d’amplitude et de fréquence réalisés sur des hydrogels de PVA à différentes concentrations montrent qu’une augmentation de la concentration en PVA améliore efficacement la densité de réticulation et la résistance du réseau du gel, améliorant ainsi sa capacité de charge et sa stabilité structurelle sous contrainte externe. Parallèlement, la variation de concentration n’a pas eu d’effet significatif sur la viscoélasticité du matériau, ce qui lui a permis de conserver ses bonnes propriétés d’absorption d’énergie tout en offrant un meilleur soutien mécanique. Ces résultats démontrent que les essais rhéologiques permettent une évaluation quantitative des propriétés viscoélastiques des hydrogels et fournissent également des indications essentielles pour l’optimisation des matériaux dans le cadre des processus de sélection et de préparation destinés à des scénarios d’application spécifiques.
