LFA 707 StratoFlash Classic Laser Flash Analysator zur präzisen Messung thermischer Diffusivität und Wärmeleitfähigkeit bis 1600°C.
Laser/LIght FLash Analysis

LFA 707 StratoFlash® Classic

Laser Flash Analyse

Highlights

TemperaturleitfähigkeitDie Temperaturleitfähigkeit (a mit der Einheit mm2/s) ist eine materialabhängige Stoffeigenschaft zur Charakterisierung des instationären Wärmetransports. Sie gibt an, wie schnell ein Material auf eine Temperaturänderung reagiert.Temperaturleitfähigkeit mit Laserpräzision gemessen

Die LFA 707 StratoFlash® Classic, der vielseitige, kompakte Laser-Flash-Analysator für die Metall-, Glas- und Keramikindustrie

Erleben Sie außergewöhnliche Genauigkeit und Vielseitigkeit mit unserem fortschrittlichen thermischen Analysesystem, das darauf ausgelegt ist, die thermischen Eigenschaften einer Vielzahl von Materialien schnell und präzise zu charakterisieren.

Breiter Temperaturbereich: Das Gerät ist für Hochtemperaturmessungen bis zu 1600 °C ausgelegt und liefert selbst unter anspruchsvollsten Bedingungen zuverlässige Ergebnisse.

Automatischer Probenwechsler: Steigern Sie Ihre Produktivität mit dem automatischen Probenwechsler der LFA 707 StratoFlash® Classic. Er ermöglicht die präzise Analyse von bis zu fünf Proben unter identischen Bedingungen, was zu einer effizienteren Durchführung von Forschung und Entwicklung sowie Qualitätskontrolle führt.

Präzises Lasersystem: Der monochromatische, kohärente und kollimierte Strahl des Systems ermöglicht eine präzise Messung, selbst kleinster Abweichungen im thermischen Verhalten.

Große Auswahl an Probenhaltern: Unabhängig davon, ob Sie mit Feststoffen, Flüssigkeiten, Pasten, Pulvern oder komplexen Verbundwerkstoffen, einschließlich anisotroper und mehrschichtiger Strukturen, arbeiten – dieses Gerät passt sich Ihren Anforderungen nahtlos an. Das System unterstützt runde und quadratische Probengeometrien von 6 bis 25,4 mm und bietet ein zerstörungsfreies Prüfverfahren, bei dem Ihre Proben für weitere Analysen oder die weitere Verwendung intakt bleiben.

Fortschrittliche Berechnungsmodelle und perfekte Kurvenanpassung: Dank intuitiver, fortschrittlicher Berechnungsmodelle profitieren Sie von müheloser Datenauswertung, perfekter Kurvenanpassung und zuverlässigen Ergebnissen.

Entdecken Sie unsere LFA-Webinar-Serie

Unsere Webinar-Serie bietet Ihnen praktische, anwendungsorientierte Veranstaltungen zum Thema LFA. Lernen Sie direkt von den Experten von NETZSCH und entdecken Sie neue Möglichkeiten, Ihre tägliche Arbeit im Bereich der thermischen Analyse zu optimieren.

Alle Webinare entdecken

Automatischer Probenwechsler für drei oder fünf Proben

Erleben Sie eine Leistung der nächsten Generation mit der LFA 707 StratoFlash® Classic. Dank ihres vollautomatischen Probenwechslers können Sie mehrere Proben unter identischen Bedingungen messen und so jedes Mal konsistente und vergleichbare Ergebnisse erzielen. Diese intelligente Automatisierung steigert die Produktivität erheblich und macht die LFA 707 StratoFlash® Classic zur idealen Lösung für Forschungslabore, Produktentwicklungsteams und Qualitätskontrolle, in denen Präzision und Effizienz gefragt sind. Die LFA 707 StratoFlash® Classic optimiert Arbeitsabläufe und macht sie schneller und zuverlässiger denn je.

Close-up of a sleek gray and silver testing device with labeled sections A, B, C, D, suitable for analytical applications.
Compact NETZSCH LFA 707 StratoFlash Classic laser flash analyzer for precise thermal diffusivity measurements up to 1600°C.

Durchdachte Probenablage für maximale Laboreffizienz

Die obere Abdeckung des Geräts wurde als praktischer Bereich für die Probenvorbereitung und -lagerung konzipiert. Sie wurde durchdacht gestaltet und verfügt über vier optisch klar voneinander abgegrenzte Bereiche, die jeweils bestimmten Probenpositionen im Ofen entsprechen.

Diese innovative Anordnung vereinfacht die Probenidentifizierung und -vorbereitung, minimiert die Ausfallzeiten des Geräts und erweist sich insbesondere in Umgebungen mit mehreren Benutzern als vorteilhaft.

Methode

Effiziente Bestimmung thermophysikalischer Eigenschaften mit der Laser-Flash-Methode

Die Laser Flash Technik (LFA) ist eine schnelle, absolute, zerstörungsfreie und berührungslose Methode zur präzisen Messung der Temperaturleitfähigkeit. Dieser innovative Ansatz bestimmt nicht nur die Temperaturleitfähigkeit, sondern charakterisiert auch die spezifische Wärme von Materialien, wenn eine Referenzprobe verwendet wird.

Beim LFA-Verfahren wird die Vorderseite einer planparallelen Probe durch einen kurzen Energieimpuls erhitzt. Ein Infrarot (IR)-Detektor misst die daraus resultierende Temperaturänderung auf der Rückseite der Probe. Aus diesen Daten lassen sich sowohl die Temperaturleitfähigkeit als auch die spezifische Wärme charakterisieren.

Zur Berechnung der WärmeleitfähigkeitDie Wärmeleitfähigkeit (λ mit der Einheit W/(m•K)) beschreibt den Transport von Energie - in Form von Wärme - durch einen Körper aufgrund eines Temperaturgefälles.Wärmeleitfähigkeit werden diese thermophysikalischen Eigenschaften mit der DichteDie Massen-Dichte ist definiert als Verhältnis zwischen Masse und Volumen.Dichte nach folgender Formel kombiniert:

λ(T) = α(T)⋅cp(T)​⋅ρ(T)

mit:

Mit ihrer Fähigkeit, ein breites Spektrum von Materialien bei unterschiedlichen Temperaturen zu analysieren, ist die LFA-Technik für Forschung und die Industrie, die sich intensiv mit thermischen Eigenschaften beschäftigen, unverzichtbar.

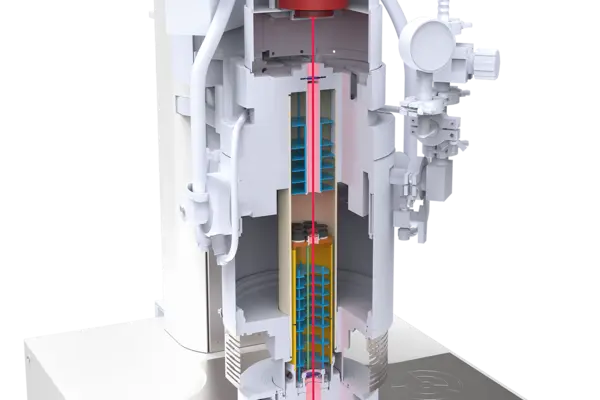

Cutaway view of the NETZSCH LFA 707 StratoFlash Classic laser flash analyzer showing internal components for precise thermal diffusivity measurements.
Querschnitt LFA 707 StratoFlash®

Spezifikationen

 LFA 707 StratoFlash® Classic
TemperaturbereichRT bis 1600°C
Heizrate0.01 K/min bis 50 K/min
Automatischer Probenwechsler (ASC)

Probenträgerhalterung für 3 Einsätze für Proben ≤25,4 mm

Probenträgerhalterung für 5 Einsätze für Proben ≤12,7 mm

Temperaturleitfähigkeit:0.01 mm2/s bis 2000 mm2/s
Wärmeleitfähigkeit:0.1 W/(m·K) bis 4000 W/(m·K)
Lasersystem


Gepulstes Nd: Glas

Genauigkeit*

Temperaturleitfähigkeit: ± 2,5 %

Spezifische Wärmekapazität (cp)Die spezifische Wärmekapazität oder Wärmekapazität ist eine messbare physikalische Größe, die dem Verhältnis der einem Objekt zugeführten Wärme zur resultierenden Temperaturänderung entspricht.Spezifische Wärmekapazität: ± 5 %

Wiederholbarkeit**

Temperaturleitfähigkeit: ± 1 %

Spezifische Wärmekapazität: ± 3 %

MessatmosphärenInert oder Vakuum (<2x 10-5 mbar; Turbomolekularpumpe)
SensorInSb: RT bis 1600°C, optionales LN2-Nachfüllsystem einschl. 35-Liter-Dewar
Software einschl. Berechnungs- und KorrekturmodelleJedes Modell kann mit 4 unterschiedlichen Basislinienkorrekturen (einschl. Basislinienverschiebung und mit/ohne Pulskorrektur kombiniert werden; Anzeige von Detektorsignal und Modellanpassung, Datenexport; verschiedene spezielle und erweiterte Modelle
Probendimensionen und -formen***

Rund: 6 mm, 8 mm, 10 mm, 12.7 mm, 20 mm, 25.4 mm; Dicke: 0.1 mm bis 6 mm

Viereckig: 10 mm x 10 mm, 20 mm x 20 mm; Dicke: 0.1 mm bis 6 mm

Spezielle Probenhaltersysteme
  • Polymerschmelzen/niederviskose Flüssigkeiten (inkl. niederviskose Materialien wie Wasser)
  • Probenhalter, speziell für Tests an Harzen während der Aushärtung
  • Pasten, Pulver, Fasern
  • Laminate
  • In-Plane
  • Mechanischer Druck

*     Abweichung des gemessenen Werts vom "echten Wert" (Literaturwert) gemäß der Validierung mit Referenzmaterialien

**   Abweichung mit demselben Anwender und Gerät über eine kurze Zeit gemäß der Validierung mit Referenzmaterialien

*** Weitere Probenhalter auf Anfrage

Customer support representative at a computer, smiling and engaged, highlighting NETZSCH's commitment to service excellence.

Proven Excellence im Service

NETZSCH Analysieren & Prüfen bietet Ihnen weltweit ein umfassendes Angebot an Services, um die optimale Leistung und Langlebigkeit Ihrer thermoanalytischen Geräte zu gewährleisten. Wir helfen Ihnen dabei, die Effektivität Ihrer Geräte zu maximieren, ihre Lebensdauer zu verlängern und Ausfallzeiten zu minimieren.

Schöpfen Sie das volle Potenzial Ihrer Geräte mit unseren maßgeschneiderten Lösungen aus, die auf jahrelanger Branchenerfahrung und Innovation beruhen.

Software

Proteus®-Software für die LFA – Schnell, effizient und nahtlos integriert!

NETZSCH Assistant 9.5 interface displaying application options for Measurements, Analysis, Calibrations, and Service Tools.

Die neueste Software-Version des LFA-Systems von NETZSCH setzt neue Maßstäbe in puncto Leistung und Benutzerfreundlichkeit. Sie verbindet fortschrittliche Automatisierung mit außergewöhnlicher Flexibilität. Dies wird durch eine robuste 64-Bit-Architektur und eine integrierte SQL-Datenbank ermöglicht. Die moderne Benutzeroberfläche ermöglicht eine äußerst kurze Ladezeit, einen geringen Speicherplatzbedarf und einen intuitiven, reibungslosen Ablauf vom Start bis zum Ende.

Die Software beinhaltet auch den NETZSCH Assistant, der als intelligenter Assistent für eine optimierte Bedienung konzipiert ist. Dieses leistungsstarke Feature verschafft dem Nutzer einen klaren Überblick über alle verbundenen Instrumente und verfügbare Softwarekomponenten und sorgt so für einen reibungslosen und effizienten Arbeitsablauf von Beginn an.

Vorteile der Software
  • Separate Mess- und Analysesoftware, sodass die Analyse unabhängig vom Gerät durchgeführt werden kann.
  • Moderne Benutzeroberfläche mit intuitiver Navigation
  • Leistungsstarke SQL-Datenbank für schnelle Verarbeitung
  • Kompatibel mit historischen NETZSCH LFA-Daten
  • Erweiterte Berechnungsmodelle
  • Hohe Flexibilität durch Kombination aus Automatisierung und manueller Steuerung
  • Automatisierte Auswertung der Messung
  • Export in gängige Formate für eine nahtlose Weiterverarbeitung
  • Vollautomatische Optimierung von Verstärkungs- und Messzeit
  • Umfassende Anweisungen zu Live-Geräten und Sicherheitsstatus
  • Visualisierung von Puls- und Detektorsignalen während der Messung
  • Erste Einschätzung der Temperaturleitfähigkeit während der Messung
  • Definition einer beliebigen Anzahl von Temperaturstufen und der Anzahl der Schüsse pro Stufe
  • Visualisierung der Probenposition im Ofen
  • Temperaturkalibrierung für maximale Genauigkeit über den gesamten Temperaturbereich
  • Definiertes Temperaturprogramm mit anpassbaren Heizraten
  • Intuitive Messdefinition auf moderner, anwenderfreundlicher Benutzeroberfläche
User interface of NETZSCH LFA 707 StratoFlash software showing thermal diffusivity measurement setup and real-time data graph.
Graphical user interface of the measurement software during measurement definition.
Messsoftware-Oberfläche von NETZSCH zur Definition und Analyse thermophysikalischer Messungen mit Echtzeit-Datenvisualisierung.
Grafische Benutzeroberfläche der Messsoftware während der Messdefinition
  • Simultane Analyse mehrerer Messungen innerhalb einer Datenbank
  • Option für die Auswertung von Daten älterer LFA-Generationen
  • Berechnung der spezifischen Wärmekapazität (cp) mithilfe der Vergleichsmethode
  • Bestimmung der Wärmeleitfähigkeit durch Import von cp- und Ausdehnungsdaten
  • Anzeige von Puls- und Detektorsignalen sowie der entsprechenden Kurvenanpassung
  • Gleichzeitige Anzeige mehrerer Messgrößen wie Temperaturleitfähigkeit, Wärmeleitfähigkeit und spezifische Wärmekapazität in Abhängigkeit von der Temperatur
  • Mittelung mehrerer Schüsse bei gleicher Temperatur
  • Beschreibung der Temperaturabhängigkeit der thermischen Eigenschaften unter Verwendung gängiger mathematischer Funktionen (Polynome, Splines, 1/T)
  • Visuelle Verarbeitung mit erweiterter Glättungsfunktion des Detektorsignals
  • Anzeige aller relevanten Schussparameter und -ergebnisse in einem erweiterten Infogitter
  • “Goodness-of-Fit” -Berechnung zur Auswahl des besten Berechnungsmodells
  • Exportfunktionen in gängige Formate wie csv
  • Zoomfunktion für präzise Datenanalyse

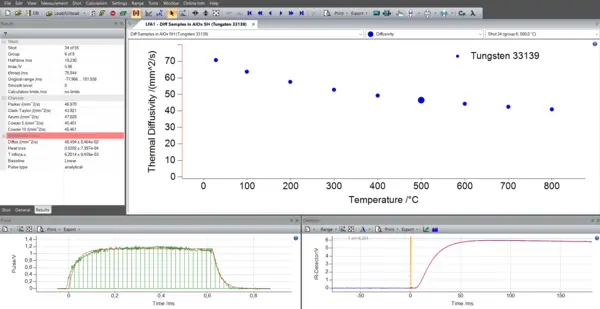

Graphical interface displaying thermal diffusivity analysis and temperature data for Tungsten using NETZSCH LFA 707 StratoFlash Classic software.
Graphical user interface for analyzing the measurement results.
Thermische Diffusion von Wolfram bei steigender Temperatur bis 800 °C, visualisiert mit Analyse-Software von NETZSCH.
Grafische Benutzeroberfläche zur Analyse der Messergebnisse

Einzigartige integrierte mathematische Modelle für eine klare und genaue Auswertung. Neben dem Standardmodell für opake, homogene und isotrope Proben, dem so genannten verbesserten Cape-Lehman-Modell, gibt es Modelle für spezielle Anwendungsanforderungen und Korrekturen.

Four software model illustrations for analyzing layers, translucency, permeability, and conductivity in material testing.

For better fit and best results, all models come standard with light pulse correction and baseline correction. The user has the option to turn off these corrections. All previously mentioned models take heat loss into account, in addition adiabatic (Parker) Model is also available.

Diagram illustrating heat loss, pulse measurement, and baseline correction in data analysis for engineering or scientific contexts.

Die neueste Softwareversion bietet eine erweiterte Pulskorrektur, die die Zeitauflösung und Genauigkeit bei der Analyse dünner oder hochleitfähiger Materialien erheblich verbessert. Korrekturmethoden wie „Equivalent Square“, „Center of Gravity“ und „Double Exponential“ wirken sich maßgeblich auf die Modellanpassung aus und gewährleisten zuverlässigere Ergebnisse bei der Bestimmung der Wärmeleitfähigkeit.

Die meisten LFA-Softwarepakete verwenden für Messungen in der Ebene ein eindimensionales Bewertungsmodell. Dieses Modell konzentriert sich ausschließlich auf die Diffusionsfähigkeit in der Ebene und lässt die Auswirkungen des Wärmeflusses senkrecht zur Ebene außer Acht. Um genaue Ergebnisse zu erzielen, muss jedoch der Einfluss der Wärmeleitfähigkeit senkrecht zur Ebene berücksichtigt werden. Wird dies versäumt, kann es zu erheblichen Abweichungen kommen, insbesondere bei Materialien, bei denen sich die Eigenschaften in der Ebene und senkrecht zur Ebene erheblich unterscheiden, wodurch die Zuverlässigkeit Ihrer Daten beeinträchtigt wird.

3D mass-loss curve and FT-IR spectra of gases released during DCP heating, showcasing absorbance and temperature variations.
