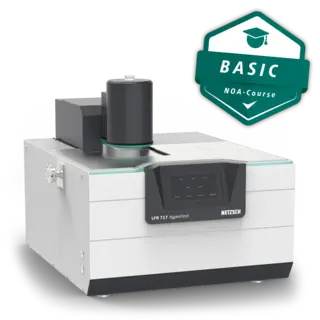

LFA 717 HyperFlash® HT
Hochtemperatur Laser Flash Analysator
Highlights
FÜR DIE HOCHGENAUE UND SCHNELLE MESSUNG DER THERMISCHEN LEITFÄHIGKEIT
Das LFA 717 HyperFlash® ist ein hochmodernes Gerät, das für die genaue Messung der TemperaturleitfähigkeitDie Temperaturleitfähigkeit (a mit der Einheit mm2/s) ist eine materialabhängige Stoffeigenschaft zur Charakterisierung des instationären Wärmetransports. Sie gibt an, wie schnell ein Material auf eine Temperaturänderung reagiert.Temperaturleitfähigkeit verschiedener Materialien entwickelt wurde. Mit seinen fortschrittlichen Berechnungsmodellen steht es an der Spitze der wissenschaftlichen Innovation und gewährleistet genaue Ergebnisse, die für die Materialanalyse unerlässlich sind.
Messungen bis zu einer Temperatur von 1250 °C: Die LFA 717 HyperFlash® HT ist ein hochentwickeltes thermisches Analysegerät, das die neueste Xenon-Blitzlampentechnologie zur Messung von Temperaturen bis zu 1250°C verwendet. Dieses innovative System macht eine Laserklassifizierung überflüssig, ist einfach zu bedienen und entspricht den Sicherheitsvorschriften.
Breite Anwendungsmöglichkeiten: Die LFA 717 HyperFlash® HT kann eine Vielzahl von Probenmaterialien messen, darunter sowohl runde als auch quadratische Proben.
Vakuumdichter Ofen für kontrollierte Atmosphären: Der vakuumdichte Ofen wurde entwickelt, um eine kontrollierte Atmosphäre zu ermöglichen, die OxidationOxidation kann im Zusammenhang mit thermischer Analyse verschiedene Vorgänge bezeichnen.Oxidation während des Aufheizvorgangs wirksam verhindert. Der vakuumdichte Ofen verfügt über eine interne Pumpe, die die Kammer vor jeder Messung automatisch evakuiert und so eine definierte Atmosphäre für genaue Ergebnisse aufrechterhält. Zusätzliche Anschlüsse für externe Pumpen erhöhen die Flexibilität.
Zeitsparende Mini-Rohr-Öfen: Die vier Aluminiumoxid-Mini-Rohr-Öfen unterstützen schnelle Aufheizraten von bis zu 50 K/min und bieten einen außergewöhnlichen Probendurchsatz über den gesamten Temperaturbereich für eine unübertroffene Prüfgeschwindigkeit. Jede der vier Probenpositionen ist mit einem eigenen Thermoelement ausgestattet, was zu schnellen Stabilisierungszeiten führt. Mit der Möglichkeit, zehn Temperaturstufen von RT bis 1250 °C in nur einer Stunde zu messen, sind diese Öfen auf Effizienz und Präzision ausgelegt und damit ideal für anspruchsvolle Anwendungen in Labor und Forschung.
Erweiterte Korrekturen speziell für dünne und hochleitfähige Proben: Die neueste Version unserer Analysesoftware führt eine erweiterte Korrekturfunktion für Analyseimpulse ein, die für hochpräzise Anwendungen entwickelt wurde, bei denen eine außergewöhnliche Zeitauflösung entscheidend ist. Diese Verbesserung ist besonders vorteilhaft bei der Analyse dünner und hochleitfähiger Proben und in Situationen, in denen der Lichtimpuls mit der thermischen Reaktion der Probe zusammenfällt.
Die LFA 717 HyperFlash® HT ist ein unentbehrliches Instrument für Forscher und die Industrie, welche präzise Messungen thermischer Eigenschaften benötigen, was sie zu einem unverzichtbaren Werkzeug in der Materialwissenschaft macht.

Die obere Abdeckung des Geräts dient zur einfachen Probenvorbereitung und -lagerung. Diese ist in vier Abschnitten unterteilt, die jeweils der Probenpositionen innerhalb des Ofens entspricht. Dieses innovative Design vereinfacht die Probenzuordnung und -vorbereitung, minimiert die Stillstandzeiten des Geräts und ist besonders in Arbeitsumgebungen mit mehreren Benutzern von Vorteil.
Methode
Effiziente Bestimmung thermophysikalischer Eigenschaften mit der Laser-Flash-Methode
Die Laser Flash Technik (LFA) ist eine schnelle, absolute, zerstörungsfreie und berührungslose Methode zur präzisen Messung der Temperaturleitfähigkeit. Dieser innovative Ansatz bestimmt nicht nur die Temperaturleitfähigkeit, sondern charakterisiert auch die spezifische Wärme von Materialien, wenn eine Referenzprobe verwendet wird.
Beim LFA-Verfahren wird die Vorderseite einer planparallelen Probe durch einen kurzen Energieimpuls erhitzt. Ein Infrarot (IR)-Detektor misst die daraus resultierende Temperaturänderung auf der Rückseite der Probe. Aus diesen Daten lassen sich sowohl die Temperaturleitfähigkeit als auch die spezifische Wärme charakterisieren.
Zur Berechnung der WärmeleitfähigkeitDie Wärmeleitfähigkeit (λ mit der Einheit W/(m•K)) beschreibt den Transport von Energie - in Form von Wärme - durch einen Körper aufgrund eines Temperaturgefälles.Wärmeleitfähigkeit werden diese thermophysikalischen Eigenschaften mit der DichteDie Massen-Dichte ist definiert als Verhältnis zwischen Masse und Volumen.Dichte nach folgender Formel kombiniert:
λ(T)=a(T)⋅cp⋅ρ(T)
mit:
- λ = Wärmeleitfähigkeit [W/(m·K)]
- a = Temperaturleitfähigkeit [mm²/s]
- cp = Spezifische Wärmekapazität (cp)Die spezifische Wärmekapazität oder Wärmekapazität ist eine messbare physikalische Größe, die dem Verhältnis der einem Objekt zugeführten Wärme zur resultierenden Temperaturänderung entspricht.spezifische Wärmekapazität [J/(g·K)]
- ρ = Dichte [g/cm³]
Mit ihrer Fähigkeit, ein breites Spektrum von Materialien bei unterschiedlichen Temperaturen zu analysieren, ist die LFA-Technik für Forschung und die Industrie, die sich intensiv mit thermischen Eigenschaften beschäftigen, unverzichtbar.

Spezifikationen
| LFA 717 HyperFlash® HT | |
|---|---|
| Temperaturbereich | RT bis 1250 °C |
| Heizrate (max.) | 50 K/min |
| Gemessene Thermophysikalische Eigenschaften | Temperaturleitfähigkeit und spezifische Wärmekapazität (und Berechnung der Wärmeleitfähigkeit ) |
| Kühlvorrichtung (Ofen) | Externer Kühler (RT bis 500 °C) |
| Temperaturleitfähigkeit | 0.01 mm2/s bis 2000 mm2/s |
| Wärmeleitfähigkeit | 0.1 W/(m·K) bis 4000 W/(m·K) |
| Xenon-Blitzlampe |
|
| ZoomOptics | Patentiert; optimiertes Sichtfeld (optional, keine Maske erforderlich) |
| Pulsemapping | Für finite Pulskorrektur und verbesserte cp -Bestimmung |
| IR detectors |
|
| Vakuum | 10-4 mbar (mit Turbopumpe) |
| Probenhalter |
|

Proven Excellence im Service
NETZSCH Analysieren & Prüfen bietet Ihnen weltweit ein umfassendes Angebot an Services, um die optimale Leistung und Langlebigkeit Ihrer thermoanalytischen Geräte zu gewährleisten. Wir helfen Ihnen dabei, die Effektivität Ihrer Geräte zu maximieren, ihre Lebensdauer zu verlängern und Ausfallzeiten zu minimieren.
Schöpfen Sie das volle Potenzial Ihrer Geräte mit unseren maßgeschneiderten Lösungen aus, die auf jahrelanger Branchenerfahrung und Innovation beruhen.
Software
Proteus® Software für die LFA - Schnell, effizient und nahtlos integriert!

Die Proteus® 64-Bit Software wird mit einer Gerätelizenz geliefert und kann mehrere über USB angeschlossene Geräte parallel bedienen oder auf sekundären Installationen auf anderen Rechnersystemen laufen. Sie ist im NETZSCH-Assistenten ab Version 9.5 integriert, der eine Vielzahl von NETZSCH-Geräten sowie mehrere Anwendungen von Drittanbietern in einer übergeordneten Software-Management-Suite zusammenfasst.
Eine wesentliche Verbesserung speziell für die Laser Flash Analysis (LFA) ist die Umstellung des bisherigen Datenbankformats auf ein neues, schnelleres SQL-Datenbankformat. Dieses Upgrade der Datenarchitektur führt zu einer Verbesserung der Modellierungszeiten und kann Ergebnisse bis zu 2,5 mal schneller liefern, während weniger Speicherplatz benötigt wird. Als Ergebnis können die Nutzer nun eine nahezu unbegrenzte Anzahl von Messungen in einer einzigen Datenbank speichern. Alle standardmäßigen Datenbankverwaltungsfunktionen, einschließlich Import/Export und Datenzusammenführung, werden weiterhin vollständig unterstützt.
Die LFA-Messsoftware ist eine eigenständige Software für den Anschluss und die Steuerung von Gerät und Hardware-Zubehör sowie zur Definition und Überwachung jeder Messung. Die Messsoftware erreicht einen hohen Automatisierungsgrad mit Funktionen wie der Informations- und Zeitoptimierung. Alle diese Optionen sind jedoch vollständig anpassbar, um dem Benutzer maximale Flexibilität zu bieten.

Zusätzlich zu den Messmöglichkeiten bietet die spezielle, eigenständige Proteus® LFA Analysesoftware eine robuste Datenanalyse basierend auf analytischen Modellen. Die Hauptmerkmale sind:
Umfassende Datenanalyse
Der Benutzer kann mehrere Messungen gleichzeitig in einem einzigen Diagramm analysieren, so dass eine Nachbearbeitung nicht mehr erforderlich ist. Dies spart Zeit und erhöht die Genauigkeit.
Ausführliche Dokumentation exportieren
Proteus® für die LFA bietet umfangreiche Exportmöglichkeiten, um eine vollständige Dokumentation der Ergebnisse zu erstellen, die für die Qualitätssicherung und das Berichtswesen unerlässlich ist.
Speicherung von Analysenständen
Die Möglichkeit der Speicherung von Analysenständen ermöglicht eine bequeme sequentielle Analyse und erleichtert die Durchführung von Folgeanalysen, ohne bei Null beginnen zu müssen.

Einzigartige integrierte mathematische Modelle für eine klare und genaue Auswertung. Neben dem Standardmodell für opake, homogene und isotrope Proben, dem so genannten verbesserten Cape-Lehman-Modell, gibt es Modelle für spezielle Anwendungsanforderungen und Korrekturen.

Für eine bessere Anpassung und bessere Ergebnisse sind alle Modelle standardmäßig mit Lichtimpuls- und Basislinienkorrektur ausgestattet. Der Benutzer hat die Möglichkeit, diese Korrekturen auszuschalten. Zusätzlich ist ein adiabatisches Modell (Parker) verfügbar.

Wir freuen uns, in der neuesten Version unserer Analysesoftware eine verfeinerte und hochpräzise Impulskorrekturfunktion vorstellen zu können. Diese Verbesserung ermöglicht den Zugang zu Proben, die eine außergewöhnliche Zeitauflösung erfordern, was besonders bei dünnen oder hochleitfähigen Materialien von Vorteil ist. Sie ist besonders nützlich, wenn der Lichtimpuls die thermische Reaktion der Probe überlagert.
Der Benutzer kann im Berechnungsdialog zwischen verschiedenen Korrekturtechniken wählen:
- Äquivalentes Quadrat
- Schwerpunkt
- Doppelt exponentielle Pulskorrektur
Auswirkungen auf die Modellfunktion und die Anpassungsgüte
Die Implementierung der Impulskorrektur wirkt sich sowohl auf das Aussehen der Modellfunktion als auch auf die damit verbundene Anpassungsgüte aus. Das folgende Beispiel zeigt ein Material mit hoher Diffusionsfähigkeit und einer Temperaturleitfähigkeit (α) von 800 mm²/s, bei dem dem Detektorsignal ein Pulssignal von 1 ms überlagert wird.
Der Unterschied in der berechneten Temperaturleitfähigkeit kann mehr als 20 % betragen, je nachdem, ob die exponentielle Impulskorrektur angewendet wird oder nicht. Dies unterstreicht die entscheidende Bedeutung der Verwendung von Impulskorrekturtechniken, um genaue Analyseergebnisse zu erzielen.

Dieses Gerät ist LabV®️-ready.
Verwandeln Sie Daten in bessere Produkte mit LabV® – einer zentralen, KI-gestützten Material-Intelligence-Plattform, die Daten aus diesem und weiteren Analysegeräten sowie verschiedensten Datenquellen integrieren kann. Entwickelt für Ingenieure in F&E und Qualitätssicherung, ermöglicht LabV® datenbasierte und KI-gestützte Entscheidungen, um Innovationen voranzutreiben und hohe Qualitätsstandards zu sichern.
