Thermomechanische Analyse

Zur Messung der thermischen und mechanischen Eigenschaften wird ein thermomechanischer Analysator (TMA) eingesetzt.

Viele Materialien ändern beim Aufheizen oder Abkühlen ihre thermomechanischen Eigenschaften. Neben der thermischen Ausdehnung können z.B. Phasenumwandlungen, Sinterstufen oder Erweichung auftreten. TMA-Untersuchungen liefern somit wertvolle Informationen über Zusammensetzung, Struktur, Herstellungsbedingungen oder Einsatzmöglichkeiten von Werkstoffen.

Neben der linearen thermischen Ausdehnung und dem thermischen Ausdehnungskoeffizienten kann die TMA auch zur Untersuchung von Phasenumwandlungstemperaturen, dilatometrischen Erweichungspunkten, volumetrischer Ausdehnung, DichteDie Massen-Dichte ist definiert als Verhältnis zwischen Masse und Volumen.Dichteänderung, DelaminationUnter Delamination versteht man eine Trennung von z.B. Harz vom Laminat oder Fasern vom Harz, was Defekte in Leiterplatten verursacht.Delamination und Sinterkinetik eingesetzt werden.

Entdecken Sie die fünfteilige DIL- und TMA-Webinarserie

Lernen Sie die Grundlagen und fortgeschrittenen Anwendungen von DIL und TMA kennen, um das dimensionale und thermomechanische Materialverhalten sicher zu charakterisieren, die thermischen Ausdehnungs- und Verformungseigenschaften genau zu bestimmen und die Materialentwicklung und Verarbeitungsleistung zu optimieren.

Alle Webinare entdecken

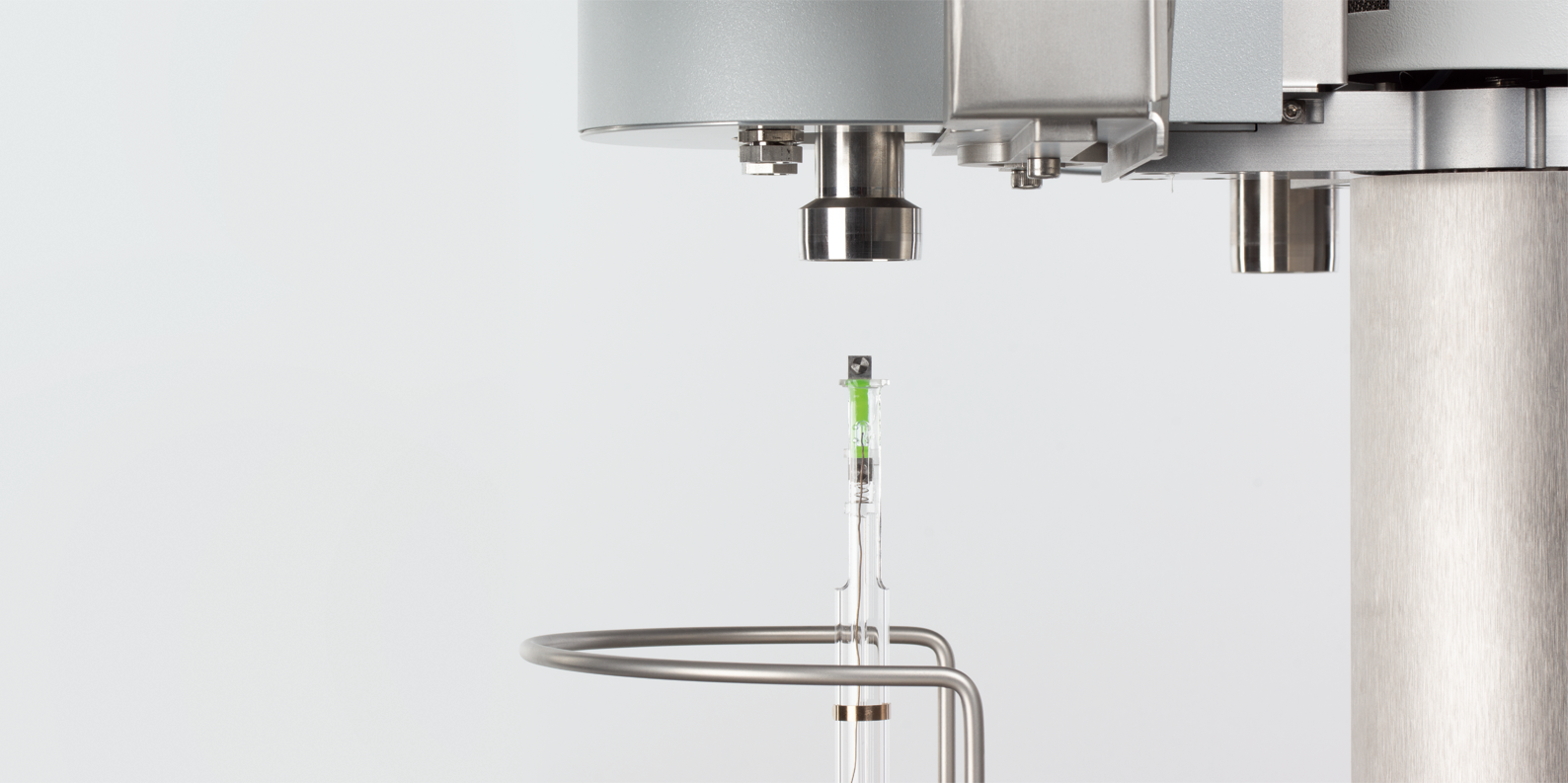

Zubehör für TMA

Eine große Auswahl an Probenhaltern zeichnet die TMA 512 Hyperion® Serie aus

Unsere TMA-Systeme sind für vielfältige Anwendungen ausgelegt. Je nach Fragestellung und Probengeometrie sind Probenhalter für Ausdehnungs-, Penetrations-, Zug- oder 3-Punkt-Biegeversuche erhältlich. Zubehör aus Quarzglas deckt Temperaturen bis 1100 °C ab. Für den Hochtemperaturbereich stehen Ausführungen aus Aluminiumoxid zur Verfügung.

Mit unseren speziellen Probenbehältern können Sie das Ausdehnungsverhalten von Pulvern, Pasten, Salzen und Flüssigkeiten sowie von Metallen bis zum Schmelzpunkt untersuchen. Auch Immersionsquellversuche sind möglich.

Thermische Analyse unter Wasserstoff

Das speziell für die NETZSCH Analysegeräte entwickelte H2Secure-Konzept bietet eine Komplettlösung für die Durchführung von Experimenten in Umgebungen mit unterschiedlichen Wasserstoffkonzentrationen bei maximaler Sicherheit.

Dieses TÜV-zertifizierte Konzept ermöglicht sichere Untersuchungen in einer 100%igen H2-Umgebung oder bei geringeren H2-Konzentrationen, gemischt mit nicht brennbaren Gasen wie Stickstoff (N2) oder Argon (Ar).

Die TMA-Methode

Die thermomechanische Analyse (TMA) ist eine Methode zur Bestimmung von Dimensionsänderungen von festen, flüssigen oder pastösen Materialien in Abhängigkeit von der Temperatur und/oder der Zeit unter definierter mechanischer Belastung (DIN 51005, ASTM E831, ASTM D696, ASTM D3386, ISO 11359 – Teil 1 bis 3). Diese Methode ist eng verwandt mit der Dilatometrie, bei der die Längenänderung von Proben unter vernachlässigbarer Kraft ermittelt wird.

Viele Materialien ändern beim Aufheizen oder Abkühlen ihre thermomechanischen Eigenschaften. Neben der thermischen Ausdehnung können auch Phasenumwandlungen, Sinterstufen oder Erweichungen untersucht werden. TMA-Messungen können in verschiedenen Modi wie Deformation, Kompression, Penetration, Zug oder Biegung durchgeführt werden.

Thermische Ausdehnung

Die lineare thermische Ausdehnung gibt an, wie stark ein Material bei der Verarbeitung schrumpft oder sich ausdehnt, ob Kombinationen aus ungleichen Materialien auch beim Aufheizen stabil bleiben oder bei welcher Temperatur die Phasenumwandlung / PhasenänderungDer Begriff Phasenumwandlung (oder Phasenänderung) wird am häufigsten verwendet, um Übergänge zwischen dem festen, flüssigen und gasförmigen Zustand zu beschreiben. Eine Phase eines thermodynamischen Systems und die Zustände haben einheitliche physikalische Eigenschaften.Phasenumwandlung einsetzt und sich der CTE ändert.

Die Abbildung zeigt die thermische Ausdehnung (dL/L₀ in %) einer Elastomerprobe (NR50) im Temperaturbereich von -100 °C bis 0 °C. Der Glasübergang (Tg) wurde bei -66 °C bestimmt. Dieser kennzeichnet den reversiblen Übergang von einem harten, relativ spröden Zustand zu einem weicheren, gummiartigen Zustand.

Abbildung: TMA-Messung im Expansionsmodus an einer Elastomerprobe (NR50): Probenhalter: Quarzglas, Probendicke: 2 mm, Heizrate: 5 K/min, Heliumatmosphäre
Abbildung: Schema der TMA-Methode

TMA – DIE METHODE ZUR PRÄZISEN BESTIMMUNG VON DIMENSIONSÄNDERUNGEN

Funktionsprinzip

Unabhängig von der gewählten Deformationsart (Expansion, Kompression, Penetration, Zug oder Biegung) wird die Längenänderung der Probe über einen Fühlstempel auf einen hochempfindlichen induktiven Wegaufnehmer (LVDT) übertragen und in ein digitales Signal umgewandelt.

Die Fühlstempel und die zugehörigen Probenhalter aus Quarzglas oder Aluminiumoxid sind für die unterschiedlichsten Anwendungen optimiert und lassen sich schnell und einfach austauschen.

Ihre Vorteile

> 60

Jahre Erfahrung in der thermischen Analyse

> 50

Vertriebs- und Servicestandorte weltweit

5

verschiedene Ofentypen bis zu 1600 °C zugeschnitten auf Ihre Anwendung

Warum sollten Sie eine NETZSCH TMA für Ihre thermische Analyse wählen?

  1. Ultrapräzise Messung mit LVDT-Sensoren: Dank ihrer vertikalen Bauweise und hochempfindlichen LVDT (Linear Variable Displacement Transducer)-Sensoren liefern sie eine digitale Auflösung von bis zu 0,125 nm. Dies ermöglicht die Analyse empfindlicher Proben wie Folien und Fasern ohne Biegung durch Schwerkraft.
  2. Digital gesteuerter Kraftbereich: Wählen Sie zwischen zwei Kraftoptionen – 0,001 N bis 3 N (Modell Select) oder bis zu 4 N (Modell Supreme) – für Druck-, Kriech-, Eindring-, Zug- und Biegebelastungsprüfungen.
  3. Maßgeschneidert für zukünftige Anwendungen: Die NETZSCH TMA 512 unterstützt Messungen an Immersionsquellungen, Salz- und Metallschmelzen mit speziellen Behältern (z. B. Graphitkolbenbehälter und Flüssigkeitsbehälter), die für anspruchsvolle Materialprüfungen bis zum Schmelzpunkt ausgelegt sind.
  4. Modulares Ofensystem mit großem Temperatur- und Atmosphärenbereich:
    1. Select-Modell : –70 °C bis 1500 °C (optional 1600 °C).
    2. Supreme-Modell: -150 °C bis 1600 °C mit fünf austauschbaren Ofentypen und Doppelofenoption
    3. Unterstützte Atmosphären umfassen inert, oxidierend, reduzierend, Vakuum, Feuchtigkeit, Wasserdampf und sogar 100 % Wasserstoff

Unser Qualitätsversprechen:

Die unbegrenzte NETZSCH-Garantie

Unser Engagement für Qualität geht weit über unsere Analysegeräte hinaus. Wir wissen, dass Ihre Investition in Spitzentechnologie eine langfristige ist. Deshalb bieten wir Ihnen etwas Einzigartiges – unsere unbegrenzte Garantie.

Häufig gestellte Fragen

TMA-Analyseergebnisse:



All dies wird durch die leistungsstarke NETZSCH Proteus®-Software ermöglicht, die schnelle, zuverlässige und intuitive TMA-Messungen erlaubt. Mit der benutzerfreundlichen Oberfläche und den umfassenden Auswertefunktionen werden selbst komplexe Dilatometeranalysen effizient und zugänglich.

Die neue TMA 512 ist in zwei Modellen erhältlich: Supreme und Select. Während beide Modelle viele Gemeinsamkeiten aufweisen, zeichnet sich die Supreme-Version durch eine maximale Kraft von bis zu vier Newton und die Option eines Doppelofens mit fünf möglichen Ofentypen aus. Dank dieser Flexibilität können Nutzer mühelos zwischen verschiedenen Temperaturbereichen wechseln und eine Vielzahl von Messanforderungen erfüllen.





Für detaillierte Spezifikationen laden Sie bitte das Datenblatt herunter:

Die neue NETZSCH TMA 512 Hyperion® unterstützt die folgenden Arten der mechanischen Belastung:

  • Kompression: Standardmodus zur Messung von Wärmeausdehnung, Schrumpfung, Erweichung oder Sinterverhalten unter einer definierten Druckkraft.
  • Zug: Ideal zur Untersuchung von Dimensionsänderungen und Relaxationsverhalten von dünnen Schichten, Fasern oder Drähten unter Zugbelastung.
  • Penetration: Zur Bestimmung von Erweichungspunkten oder Übergängen durch Aufbringen einer definierten Kraft über eine Penetrationsnadel oder -spitze.
  • 3-Punkt-Biegung (optionales Zubehör): Geeignet zur Untersuchung des Verformungs- und Kriechverhaltens von starren oder spröden Proben wie Keramiken oder Gläsern.

Diese Belastungsarten werden elektromechanisch (ohne externe Gewichte) mit Kräften von 0,001 N bis 3 N (Select) oder bis zu 4 N (Supreme) gesteuert und erlauben präzise und reproduzierbare Ergebnisse in allen Modi.

Die NETZSCH TMA 512 Hyperion® zeichnet sich durch eine außergewöhnlich hohe Empfindlichkeit aus, sowohl in Bezug auf Weg- als auch Kraftmessung:

Diese hohe Empfindlichkeit, kombiniert mit der stabilen vertikalen Bauweise und automatischer Längenerkennung, macht die NETZSCH TMA 512 zu einem leistungsstarken System für anspruchsvolle thermomechanische Analysen.

Der thermomechanische Analysator ist ein modulares und flexibles Analysegerät. Sie können aus verschiedenen Ofentypen, Probenhaltern, Behältern und anderem Zubehör wählen. Entsprechend können die Kosten für eine TMA von NETZSCH je nach Modell, Funktionen und zusätzlichem Zubehör oder den benötigten Softwareoptionen erheblich variieren.

Um einen genauen Preis für Ihr individuelles NETZSCH Gerät zu erhalten, wenden Sie sich bitte an Ihren lokalen Verkäufer oder einen unserer autorisierten Händler. Wir erstellen Ihnen ein Angebot, das auf Ihre speziellen Anforderungen zugeschnitten ist, einschließlich eventuell erforderlicher Schulungen, Installationen oder zusätzlichen Funktionen.

Unsere derzeitige Lieferzeit beträgt ca. 8 bis 12 Wochen, abhängig von der spezifischen Konfiguration des TMA-Analysegerätes und der aktuellen Nachfrage. Bei komplexeren Anpassungen oder in Zeiten hoher Nachfrage kann sich die Lieferzeit über diesen Zeitraum hinaus verlängern.

Um eine aktuelle Aussage zu erhalten, bitten wir Sie, sich mit einer konkreten Anfrage direkt an uns zu wenden. So stellen wir sicher, dass wir Ihnen einen genauen, auf Ihre speziellen Bedürfnisse zugeschnittenen Zeitplan geben können.

Einige TMA-Geräte befinden sich eventuell nicht länger in unserem NETZSCH-Portfolio, da diese durch neuere Modelle ersetzt wurden. Zubehör und Ersatzteile sind jedoch weiterhin für Sie erhältlich. Informationen über unsere älteren Produkte finden Sie unter folgendem Link, siehe unten.

Wenn Sie Service und Support für Ihr Altgerät benötigen, wenden Sie sich bitte an Ihren lokalen Servicepartner. Wir stehen Ihnen jederzeit gern für alle Fragen und den Geräteservice zur Verfügung!

Lange Lebensdauer
Hochwertige Prüfgeräte mit langer Ersatzteilverfügbarkeit und bestem Service
Immer für Sie da
Direkter Kontakt zu Ihren NETZSCH Experten aus Service, Labor, Schulung und Vertrieb
Unlimited Warranty
Wir unterstützen Ihr TMA 512 Analysegerät über den gesamten Lebenszyklus

TMA-Anwendungsgebiete

Der Anwendungsbereich von Geräten zur thermomechanischen Analyse erstreckt sich von der Qualitätskontrolle bis hin zu Forschung und Entwicklung. Typische Einsatzgebiete sind in der Regel Kunststoffe und Elastomere, Duroplaste, Verbundwerkstoffe, Klebstoffe, Folien und Fasern. Auch Keramik, Glas und Metalle können mittels TMA analysiert werden.

Klebstoffe & Harze
Amber resin drips from tree bark, capturing light with its golden hue, showcasing natural beauty and potential material properties.
  • Messung von Schrumpfverhalten beim Aushärten zur Vermeidung von Rissbildung
  • Tg und Spannungsrelaxation zur Bewertung der Langzeitstabilität
Verpackung
White polymer beads scattered on a black surface, representing materials used in thermomechanical analysis applications.
  • Erweichungspunkt zur Optimierung von Thermoformprozessen
  • Kriechverhalten für stabile Stapelbarkeit bei Lagerung



Verbundwerkstoffe
Carbon fiber components and accessories are showcased on a textured surface, emphasizing modern materials and precision engineering.
  • Analyse von Schrumpfung und Tg zur Sicherstellung der Formstabilität
  • Spannungsaufbau durch Aushärtung zur Vermeidung von Delaminationen

Elektronik
Close-up of a metal gear showcasing intricate teeth and a central hole, highlighting precision engineering for mechanical applications.
  • CTE-Messung zur Anpassung an thermisch kritische Bauteilumgebungen
  • Spannungsrelaxation zur Verhinderung von Mikrorissen und Ausfällen

Medizintechnik
Concrete texture with a gray, industrial finish, showcasing a seamless, minimalist design ideal for modern architecture.
  • Kriech- und Rückstellverhalten zur Bewertung von Materialermüdung
  • Tg zur Auswahl geeigneter Materialien für Anwendungen im Körper
3D-Druck & Pulversinterung
3D printer in action, creating a detailed lattice structure, showcasing advanced thermal analysis and material properties testing.
  • Sinterbeginn und Kompaktierungsverhalten zur Optimierung der Prozessparameter
  • Fließverhalten zur Bewertung der Verarbeitbarkeit von Pulvern
Dichtungen & Schäume
A collection of black and green rubber seals, including O-rings and two larger seals, highlighting their use in mechanical applications.
  • Kompressions- und Rückformverhalten für dauerhafte Dichtfunktion
  • Relaxationstest zur Vorhersage von Dichtungsverlust über Zeit
Beschichtungen & Lacke
Colorful powdered pigments in red, yellow, and blue spill from glass vials, showcasing vibrant hues for various applications.
  • Eindringtiefe zur Bewertung der Härte und Stabilität von Schichten
  • Spannungsaufbau bei Aushärtung zur Rissvermeidung im Lackfilm
