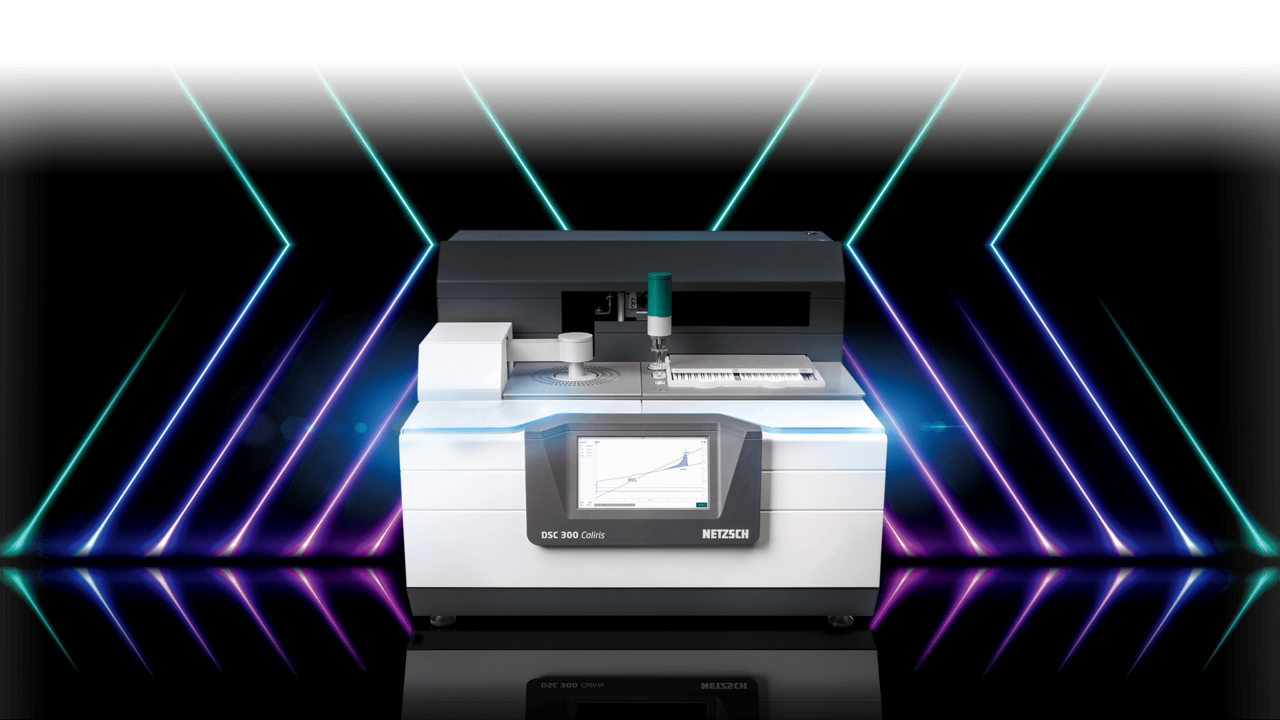

DSC 300 Caliris® Select
お客様の用途に合わせてカスタマイズされた、汎用性の高いDSCです！
ハイライト
DSC 300Caliris Select は、材料特性評価用の包括的で信頼性の高い多用途 DSC であり、お客様の用途に合わせてカスタマイズできます。
研究開発、品質管理、受託試験、特定用途の材料仕様の如何を問わず、温度変化や異なる雰囲気下での材料の挙動に関する情報は重要です。
DSC 300Caliris ：
- 材料の同定
- プロセスの最適化
- 品質管理
- 相図
- 動力学分析
- 互換性
当社の品質保証:
NETZSCH's Unlimited Warranty
NETZSCH 当社の品質へのこだわりは、装置そのものにとどまりません。先進技術への投資は長期にわたるものであることを理解しているからこそ、Unlimited Warrantyという真にユニークなものを提供しているのです。
DSC 300 Caliris® Select - 用途に合わせたオーダーメイド
DSC300の SelectDSC 300 Caliris®のバージョンでは、現在利用可能な3つのモジュールから最初に選択できます。DSC 300で使用可能な最大温度範囲は-170°C～650°Cです。 Caliris® Selectで使用可能な最大温度範囲は-170℃～650℃です。バージョン Selectバージョンでは、装置のダウンタイムを回避するために、同じタイプのモジュールを交換することができます。
カラータッチディスプレイ、LEDステータスバー、オートサンプラーをオプションで装備できます。
モジュラー設計 - 最大限の柔軟性
目まぐるしく変化するモビリティや技術トレンドに端を発し、加速し続ける新素材開発には、継続的な適応性が求められる。新世代のNETZSCH DSC は、モジュラーコンセプトに基づいています。DSC 300Caliris® シリーズは、センサー加熱炉モジュールが交換可能な、この種の装置では唯一のシリーズです。
。
The DSC 300 Caliris® Supreme – 未来志向の選択
このバージョンでは、現在3つのモジュールが選択でき、-180℃から750℃の比類ない最高温度範囲を達成するように構成することが可能です。最新の技術開発やアプリケーションの変更に対応するため、いつでもアップデートすることが可能です。また、使用するモジュールの選択も自由自在です。広い温度範囲、速い加熱速度、高い感度を必要に応じて選択するだけです
The DSC 300 Caliris® Select – お客様の用途に合わせたオーダーメイド
DSC 300 Caliris®® のSelectバージョンでは、現在利用可能な3つのモジュールの中から最初にお選びいただきます。DSC 300 Caliris®® Selectで使用可能な最大温度範囲は-170°C～650°Cです。Selectバージョンは、同じタイプのモジュールを交換することができ、装置のダウンタイムを回避することができます。
どちらのバージョンも、カラータッチディスプレイ、LEDステータスバーが内蔵されており、オプションでオートサンプラーを装備することができます。
Sモジュール
標準モジュール
-170°C～600°C
ルーチンモジュールは、高い安定性と熱影響の最適化された分解能を兼ね備えています。センサーディスクと熱電対ワイヤーのレーザーガイド溶接プロセスにより、真の感度と堅牢性が得られます。モノリシックDSCセンサーの特長は、高い計量安定性と最適な分解能です。取り扱いが簡単なSモジュールは、日常的な測定が主な作業である産業界や委託研究機関に選ばれているモジュールです。
Pモジュール
ポリマーモジュール
-170°C～600°C
このモジュールはポリマー分野のあらゆる作業に最適です。最適化された低質量加熱炉により、広い測定範囲で最大500 K/分の加熱速度が可能です。実際の加工条件に近い温度プロファイルが実現できます。さらに、測定を高速化できるため、貴重な時間を節約できます。P-Moduleは、ポリマー加工産業における研究開発や品質管理に最適です。
Hモジュール
高性能モジュール
-180°C ～ 650°C/750°C
このプレミアムモジュールは、完璧なベースラインと卓越した再現性で印象的です。small ピーク対ピークノイズ比が非常に高いため、ほとんどのDSCアプリケーションのゴールドスタンダードである微小ピークの検出が可能です。Select 、このモジュールは-180 °Cから650 °C、またはオプションで750 °Cまでの全温度範囲に対応します。H-モジュールは、産業界と学術界の両方における先端材料の研究開発に理想的な補完装置です。
方法
示差走査熱量測定(DSC)/示差熱分析(DTA)
示差走査熱量測定（DSC）は、固体や液体の変態温度やエンタルピーの測定など、吸熱（発熱）相転移を測定するために最も頻繁に使用される熱分析法である。DSCは、温度/時間の関数として、試料への熱流量と参照試料への熱流量の差を測定します。
DSCは、ポリマーサイエンス、医薬品、食品、化粧品、有機物、無機物など様々な分野で広く使用されています。融点、結晶化温度、相転移、純度などの材料特性に関する重要な情報が得られます。
- 融解温度および融解エンタルピー（融解熱）
- 結晶化温度およびエンタルピー
- 結晶化後
- ガラス転移温度
- 酸化誘導時間（OIT）および酸化開始温度（OOT）
- 結晶性／結晶化度
- 固体-固体相転移
- 分解開始温度
- 多形性
- 相転移
- 液晶転移
- 共晶純度
- Purity Determination
- 反応温度および反応エンタルピー
- 架橋反応（硬化）
- 硬化度
- 比熱容量（比熱容量（cp）熱容量は材料固有の物理量であり、試験片に供給される熱量をその結果生じる温度上昇で割ることによって決定される。比熱容量は、試料の単位質量に関連している。cp
- 結晶分子量分布（ピーク形状による定性的なもの）
- 相溶性
- 速度論的研究
示差走査熱量計の測定原理
示差走査熱量測定（DSC）の測定原理は、試料と参照物質を同じ速度で昇温させるのに必要な熱量の差をモニターすることに基づいています。試料と標準物質は同じ温度条件にさらされるため、両者の熱流量の差が測定されます。この差は、試料が融解、結晶化、熱を吸収または放出する化学反応などの物理的または化学的変化を起こしていることを示します。
DSC測定セルは、加熱炉と、試料とリファレンスパンの位置が指定された一体型熱流センサーで構成されています。
DSC装置は、温度変化に伴う熱流の差を記録し、試料の熱特性と転移の詳細なプロファイルを提供します。
DSCシステムは、ISO 11357、ASTM E793、ASTM D3895、ASTM D3417、ASTM D3418、DIN 51004、DIN 51007などの関連装置およびアプリケーション規格に基づいています。
仕様
技術データ
エンタルピー精度（Hモジュール）：
± 0.05％（インジウム
温度精度（HモジュールおよびPモジュール）：
± 0.01 K（平均値からの標準偏差、インジウム）
温度精度（Hモジュール）：
± 0.05 K（インジウム）
ピーク・ツー・ピークノイズ（Hモジュール）：
± 2 µW
繰り返し精度（Hモジュール）:
± 0.3% （ピーク面積；In、C10H16、Zn）
ガス雰囲気:
不活性、酸化、静的および動的
冷却オプション
- 圧縮空気冷却（室温～650℃/750）
- ボルテックスチューブ（圧縮空気）： < 0°C ～ 650°C/750°C
- スイッチバルブ付き圧縮空気（室温～650°C/750°C
- IC40(-40°C ～ 600°C)
- IC70(-70°C ～ 600°C)
- IC90(-90°C ～ 600°C)
- LN2(-180°C ～ 650°C/750°C)
加熱/冷却速度
- Hモジュール 0.001 K/min～200 K/min
- Pモジュール 0.001 K/min～500 K/min
(最大速度は端部温度に依存) - Sモジュール 0.001 K/min～100 K/min
UV-Accessory:
熱量計で硬化反応を調べる。
UVや光などの照射によって開始される硬化反応を調べるのに理想的な装置は、光熱量計またはUV-DSCです。DSC 300 Caliris®は、この目的のために特別に設計されています。この装置では、ライトガイドが加熱炉の蓋に常設されているため、UV測定がすぐに行えます。必要に応じて蓋を交換するだけで、全温度範囲をカバーする従来のDSC測定に戻ることができます。
推奨光源
- OmniCureS 2000：波長域320 nm～500 nm
- LX500： 波長範囲365 nm、385 nm、395 nm、405 nm。
- ただし、必要に応じて、他の市販ランプを使用することもできます。
DSCにカメラを追加する
より詳細なデータとリアルタイムの洞察を提供し、分析を強化するために設計されたカメラインテグレーションをご覧ください。試料の物理的変化を視覚的に追跡し、より深い理解を得ることができます。測定プロセスを通じて、試料の完全性と挙動を即座に検証します。試料調製を最適化し、問題を早期に発見することで、常に一貫した信頼性の高い結果を得ることができます。
PCにログインせずに計測をコントロール
DSC 300 Caliris®は、LEDライトバーを備えており、歩きながら装置の状態を確認することができます。PCにログインすることなく、測定がスムーズに行われていることを遠くからでも確認でき、次のような装置ステータスの通知を読むことができるので安心です：
- 装置準備完了
- 測定実行中
- 測定の進捗状況
- 設定値への加熱/冷却
- ユーザーによる操作が必要
PC にログインすることなく測定値をコントロールできます。
内蔵のカラー・ディスプレイにより、NETZSCH Proteus®ソフトウェアで準備した測定を開始できます。ディスプレイ上の準備された測定ボタンをタッチするだけで、測定の正しいセットアップが通知されます。これにより、新しい測定を開始する前の最終チェックを装置上で直接行うことができます。カラータッチディスプレイでは、以下のことが可能です：
指のタッチで測定を開始
測定の進行状況を確認
∙ 最近終了した測定の実行リストを確認
∙ 測定の進行状況と残り時間を確認
∙ ガス、アイドル状態、現在の温度を確認
∙ 評価された測定結果の概要を即座に確認
ソフトウェア
Proteus® ソフトウェア - 仕事への簡単なアプローチ
Proteus®:優れた熱解析ソフトウェア
DSC 300 Caliris®は Proteus® ソフトウェアはWindows上で動作し、測定の実行と生成されたデータの評価に必要なすべてが含まれています。直感的なメニューと自動化されたルーチンの組み合わせにより、高度な作業であってもデータの解釈は簡単です。ソフトウェア Proteus®ソフトウェアは装置と一緒にライセンスされますが、他のコンピュータシステムにもインストールできます。
AutoEvaluation は、未知の曲線を自動的またはボタン一つで評価できるインテリジェントなソフトウェアです。 AutoEvaluation は、まずガラス転移や融解ピークのような重要な効果を認識し、次に再結晶効果のような副次的効果を論理的なステップで適切に解釈することによって、DSC曲線を分析します。ユーザーは初めて、インテリジェントなソフトウェア・アルゴリズムの形で、専門スタッフによるアプリケーションの知識を利用できるようになりました。
Identify は、データベース比較による測定値の識別と分類のためのユニークなソフトウェアツールです。個々の曲線と文献データを1対1で比較できるだけでなく、特定の曲線が特定のクラスに属するかどうかをチェックすることもできます。これらのクラスは、同じ材料タイプの曲線（材料同定）または合否判定（品質管理）用の参照曲線で構成できます。
NETZSCH ライブラリには、ポリマー、有機物、医薬品、無機物、金属/合金、セラミックなど、さまざまな応用分野に関連する約 1300 の項目が用意されています。また、KIMW*データベースには、1150種類の市販ポリマー製品のDSC曲線も収録されています。ユーザーは必要に応じて Identify を拡張することができます。一般的に、すべてのデータベースエントリーは、結果と有用な測定条件のプールとして機能します。
* KIMW = Kunststoff-Institut Lüdenscheid, ドイツ語
SmartMode は、特に品質管理で一般的なルーチン測定用に設計されています。明確に定義された測定手順を使用する作業において、測定の準備と開始を迅速かつ簡単に行うことができます。ウィザード（クイックスタートルーチン）、ユーザー定義または事前定義された測定メソッドは、便利なアシスタントです。
ウィザードを使用する ExpertMode the Sky is the Limit.このモードは、あらゆる可能性にアクセスしたいユーザー向けに設計されています。 Proteus®このモードは、あらゆる可能性にアクセスしたいユーザー向けに設計されています。高度な測定作業に最適で、無限の可能性を秘めています。
SmartMode と ExpertMode はソフトウェアの標準設定の一部で Proteus® の標準設定の一部であり、常に隣り合っています。
定期的に Proteus®を定期的に使用する場合、利用可能なすべての機能を扱うことに圧倒されることがあります。ワークスペースを活用して Proteus®ワークスペースを活用して Proteus®分析メニューとツールバーのアイコンを、毎日のルーチンに合わせてカスタマイズできます。頻繁に使用する項目をすべて最前面に移動させ、ほとんど使用しないオプションや全く使用しないオプションを非表示にし、好みのセットアップを個人のワークスペースとして保存します。これは、複数の人が使用するワークステーションに特に便利です。ユーザーは、カスタムワークスペースとジョイントワークスペースを簡単に切り替えることができます。
データベース・ライセンスを所有することなくデータベース機能を利用可能
異なる材料や異なる測定セットアップの測定・評価データを扱う場合、特定の基準でフィルタリングできると非常に便利です。検索エンジン Proteus®サーチエンジンは、数秒で測定データをフィルタリングします。これは強力なデータマイニングツールです。選択後、測定カーブや分析ステータスのプレビューが自動的に表示されます。ファイルシステム内のフォルダは、ワンクリックで開くことができます。MyPolymers "のような個別の検索を作成し、既存の検索を簡単に切り替えることができます。
フィルタの設定項目
- ファイル名と試料名
- 備考、オペレーター、メソッド
- 装置名
- ファイルおよびシグナルタイプ
- 測定日
- 測定条件
- 評価された効果（ガラス転移、ピーク、オンセット、エンタルピー）
製薬業界では、医薬品や医療機器の安全性、有効性、品質を確保するために、規制基準を遵守することが最も重要である。非常に重要な規制の枠組みとして、食品医薬品局（FDA）が発行する米国連邦規則集（CFR）があります。
Proteus® Protect はすべてのDSCCaliris 300装置のオプションであり、21 CFR part 11（電子記録、電子署名）の技術要件を満たしています。
Proteus® Now Quantify
NETZSCH 装置のDSC測定を行い、データをソフトウェアにアップロードすると、数秒で結果を得ることができます。そのAIエンジンは、様々なポリマーやブレンドについて専門スタッフによる洞察を提供し、専門家でなくても材料組成を簡単に確認し、逸脱を早期に発見することができます。Quantifyは、リサイクル業者、品質保証の専門家、研究開発の専門家、材料バイヤーのために、工程管理と製品の一貫性を向上させ、材料の品質と価格に対する信頼を高めます。詳細はこちら
